Устройство для резки
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. УСТРОЙСТВО ДЛЯ РЕЗКИ, содержащее корпус, два режущих поворотных диска с пазами, образующими режущие кромки, и привод поворота режущих дисков, отличающееся тем, что, с целью расширения технологических возможностей и повышения качества получаемых изделий, оно снабжено шарнирно соединенными с режущими дисками скалками, режущие диски выполнены ступенчатыми с утонением к периферии, пазы с режущими кромками расположены в утоненной части режущих дисков, в их утолщенной части выполнены радиальные пазы и в них расположен один из концов скалок, привод поворота режущих дисков выполнен в виде ходового винта с двумя гайками с пазами на наружной поверхности, установленными с возможностью синхронного возвратно-поступательного перемещения, при этом другие концы скалок расположены в пазах гаек ходового винта, а наружные поверхности утолщенных частей режущих дисков охвачены корпусом.
2. Устройство по п. 1, отличающееся тем, что каждая гайка ходового винта снабжена направляющими элементами, установленными с возможностью взаимодействия между собой.
Описание
Целью изобретения является расширение технологических возможностей и повышение качества получаемых изделий.

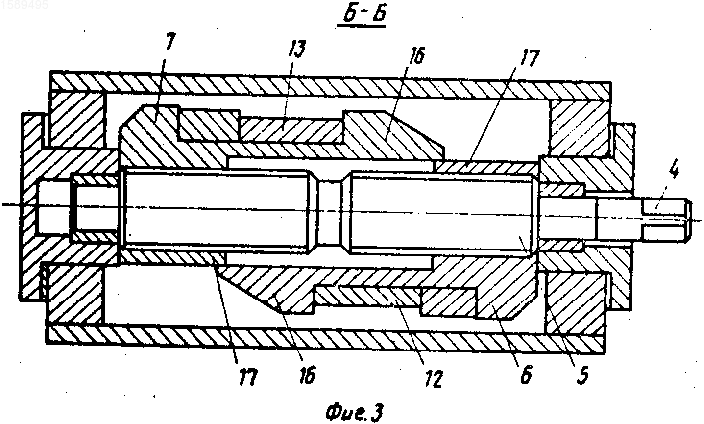

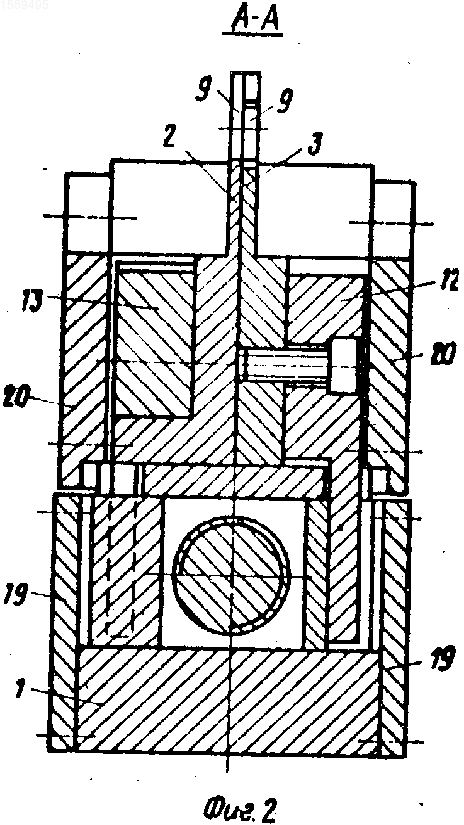

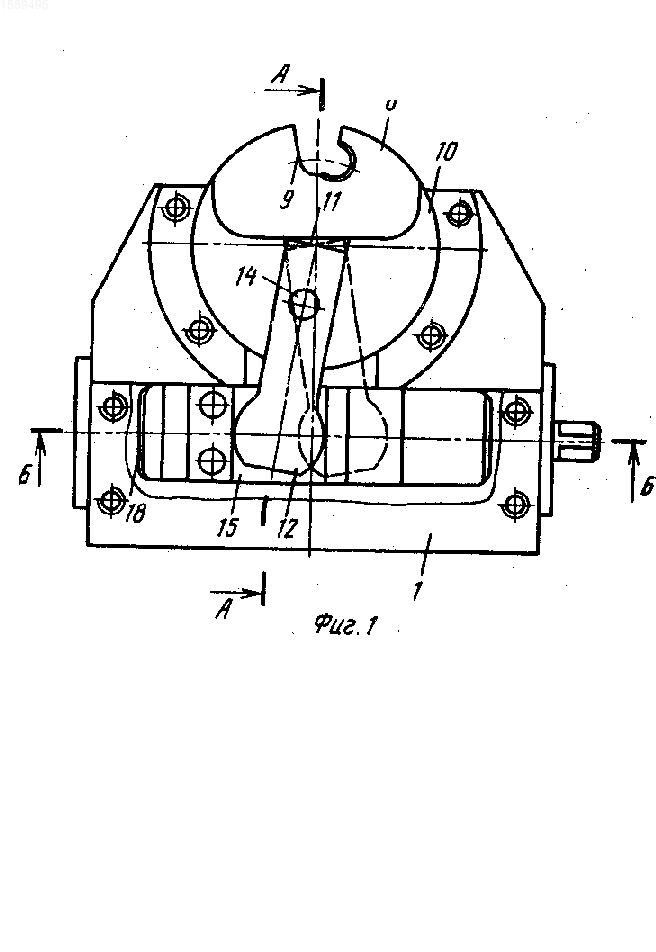

На фиг. 1 изображено устройство для резки, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1.
Устройство для резки содержит корпус 1, два режущих поворотных диска 2 и 3 и привод поворота режущих дисков, условно показанный в виде квадрата 4. Привод 4 жестко соединен с винтом 5, на котором с возможностью перемещения на встречно-обратном направлении расположены две гайки 6 и 7.
Режущие диски 2 и 3 выполнены ступенчатой формы. В утоненных частях 8 имеются прорези 9, на стенках выполнены режущие кромки. В утолщенных частях 10 выполнены пазы 11, в которых размещены скалки 12 и 13, осями 14 соединенные с режущими дисками. Другие концы скалок размещены в пазах 15 гаек 6 и 7 и снабжены полукруглыми головками, обеспечивающими контакт скалок с гайками по линиям, параллельным осевой линии винта 5. Режущие диски 2 и 3 в их утолщенных частях 10 охвачены корпусом 1 и могут быть повернуты в корпусе без прерыва контакта. На каждой гайке 6 и 7 выполнены направляющие элементы 16 и 17, контактирующие между собой в процессе взаимного перемещения гаек.
В корпусе 1 имеется сквозное окно 18 для установки винта с гайками, которое закрывается крышками 19. Режущие диски закрываются крышками 20.
Резка отработавших топливных сборок осуществляется в следующей последовательности. Перерезаемый пруток устанавливается в прорези режущих дисков 2 и 3. Затем вращают привод 4, который приводит во вращение винт 5. Винт вызывает встречное перемещение гаек 6 и 7, от вращения вместе с винтом 5 гайки 6 и 7 предохраняются направляющими элементами 16 и 17. Перемещение гаек вызывает поворот скалок 12 и 13 вокруг оси 14. Скалки, поворачиваясь, через пазы 11 воздействует на режущие диски 2 и 3 и поворачивают их в корпусе 1. Режущие кромки приходят в соприкосновение с переpезаемым прутком и при дальнейшем повороте дисков 2 и 3 переpезают пруток.
Отвод режущих дисков осуществляется вращением привода 4 в обратную сторону.
Технико-экономические преимущества предложенного устройства по сравнению с прототипом заключаются в обеспечении резки в труднодоступных местах, в улучшении качества реза, а также в упрощении конструкции устройства. (56) Авторское свидетельство СССР N 683862, кл. В 23 D 17/02, 1978.
Изобретение относится к обработке металлов давлением. Цель изобретения - расширение технологических возможностей и повышение качества получаемых изделий. Устройство для резки содержит корпус 1, поворотные режущие диски с пазами 9, образующие режущие кромки, и привод. Разрезаемый пруток устанавливается в пазы и при повороте скалок 12 перерезается. 1 з. п. ф-лы, 3 ил.
Рисунки
Заявка
4667277/27, 13.02.1989
Ушаков К. П, Титкова Н. Ф
МПК / Метки
МПК: B23D 31/00
Метки: резки
Опубликовано: 15.02.1994
