Устройство для сортировки микросфер по разнотолщинности стенок
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. УСТРОЙСТВО ДЛЯ СОРТИРОВКИ МИКРОСФЕР ПО РАЗНОТОЛЩИННОСТИ СТЕНОК, включающее расположенную под углом к горизонту и полированную по одной плоскости пластину, расположенный напротив оси пластины питатель микросфер, отличающееся тем, что, с целью повышения производительности и расширения технологических возможностей устройства, оно снабжено расположенной под основной пластиной с зазором к ней дополнительной пластиной, установленными между пластиной и дополнительной пластиной уплотнениями, образующими кювету, установленными в верхней части пластины сборниками микросфер и дополнительным сборником микросфер, при этом питатель микросфер, выполнен с выходным каналом каплевидной формы в поперечном сечении, расположенным симметрично относительно продольной оси пластины, причем в полированной плоскости пластины по ее периферии выполнены пазы, параллельные оси пластины в нижней ее части, сходящиеся в верхней ее части и образующие выступ, причем сборники микросфер расположены на выступе, а один из них установлен по продольной оси пластины, при этом полированная поверхность пластины направлена внутрь кюветы, а кювета заполнена электропроводной жидкостью.
2. Устройство по п.1, отличающееся тем, что между основной и дополнительной пластинами на выступе установлены перегородки для направления микросфер в сборники, расположенные под острым углом к продольной оси пластины.
3. Устройство по п.1, отличающееся тем, что у нижнего конца пластины по ее продольной оси установлен капилляр, соединенный с системой подачи газа.
4. Устройство по п.1, отличающееся тем, что дополнительный сборник микросфер расположен на уровне пазов в месте их схождения.
Описание
Цель изобретения - повышение производительности и расширение технологических возможностей устройства.

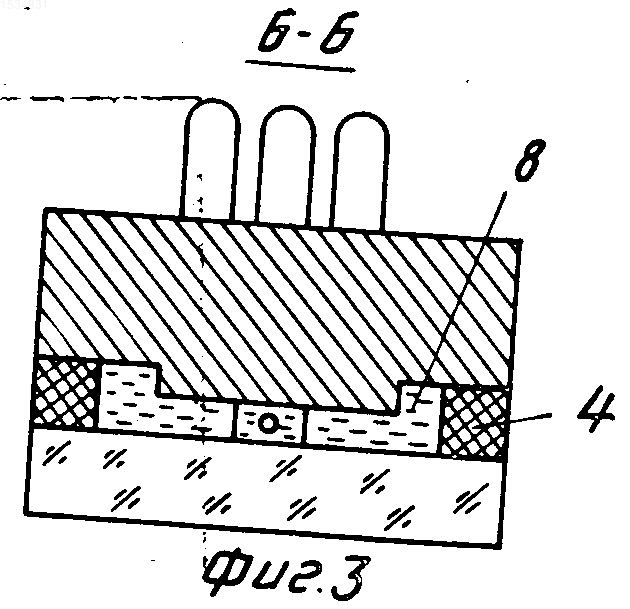

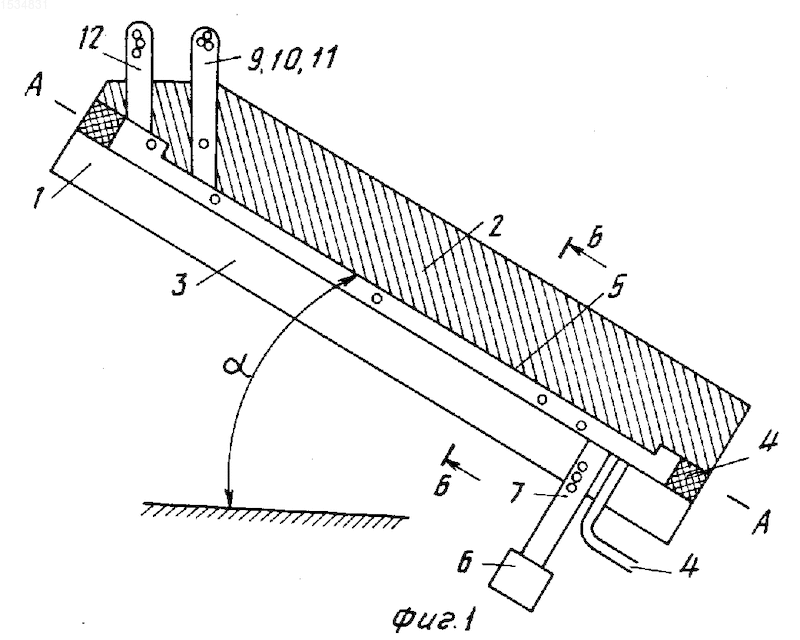

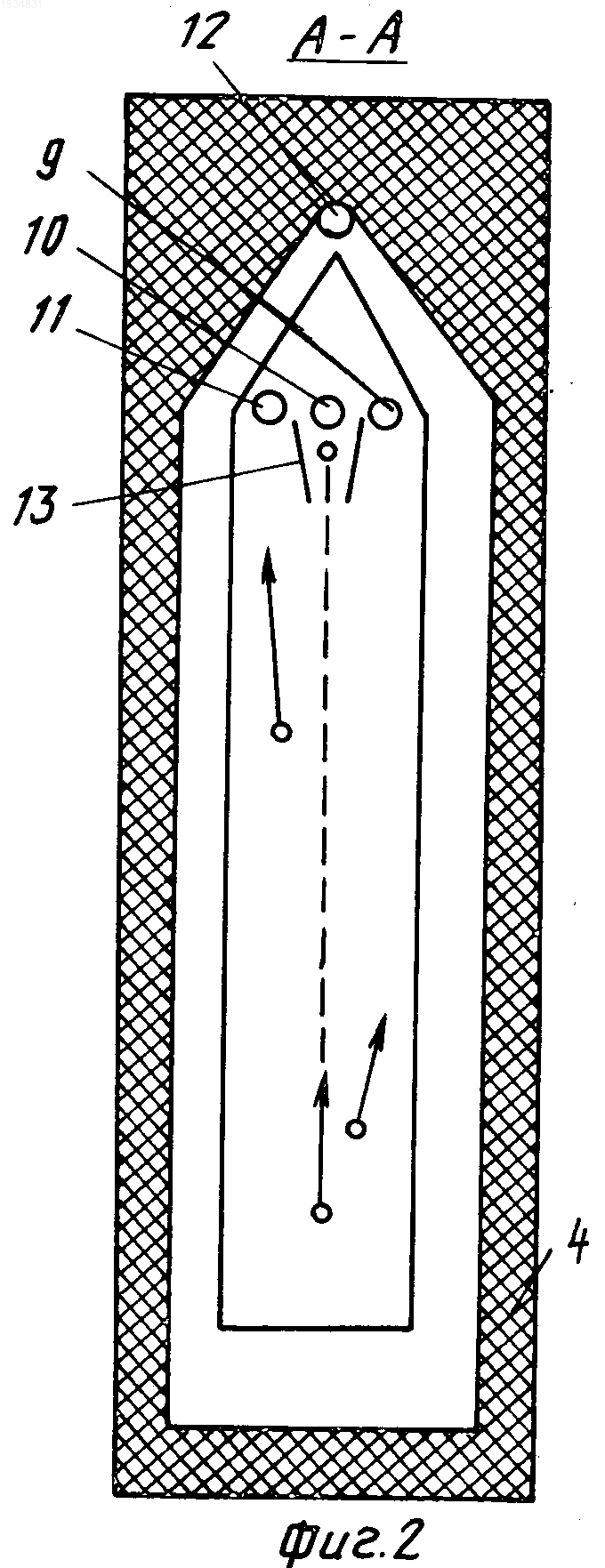

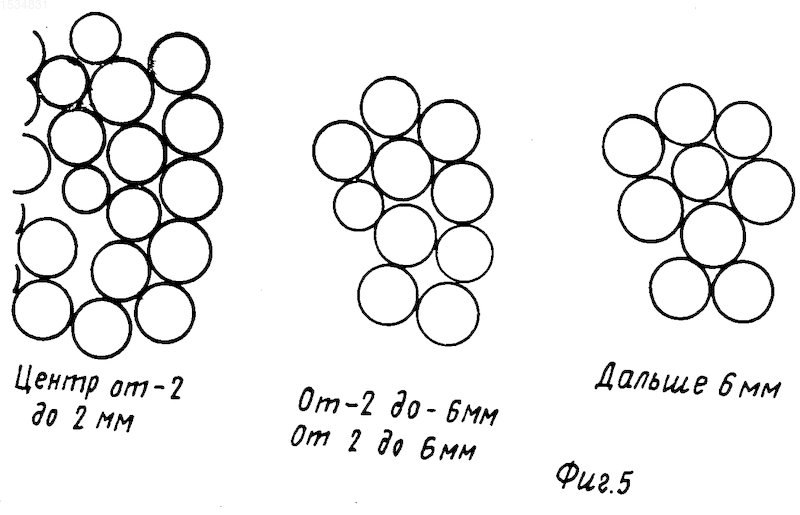

На фиг.1 изображено предлагаемое устройство; на фиг.2 - вид А-А на фиг. 1; на фиг.3 - вид Б-Б на фиг.1; на фиг.4 - сечение выходного канала питателя; на фиг.5 - теневые фотографии сфер.
Устройство состоит из кюветы 1. Оно включает расположенную под углом









d - толщина стенки микросфер;




A =

Напротив оси пластины расположен питатель 6 микросфер. Он выполнен с выходным каналом 7, имеющим в поперечном сечении каплевидную форму и расположенным симметрично относительно оси пластины. Это позволяет микросферам независимо от их диаметра стартовать из одной точки, а выполнение выходного канала наклоненным к линии горизонта позволяет выпускать их поочередно.
В полированной плоскости пластины 2 по ее периферии выполнены пазы 8, параллельные оси пластины в нижней ее части и сходящиеся в верхней ее части.
В верхней части пластины 2 установлены сборники 9-11 микросфер и дополнительный сборник 12 микросфер. Сборники 9-11 микросфер расположены на выступе, а один из них, например сборник 10 микросфер, установлен по оси пластины 2. Дополнительный сборник 12 микросфер расположен на уровне пазов 8 в месте их схождения.
Между пластиной 2 и дополнительной пластиной 3 на выступе установлены перегородки 13 для направления микросфер в сборники, расположенные под острым углом к оси пластины 2. У нижнего конца пластины 2 по ее оси установлен капилляр 14, соединенный с системой подачи газа.
Кювета заполнена электропроводной жидкостью. Так как прокатывание по наклонной плоскости микросфер производится в электропроводной жидкости, исключается влияние сил электростатического притягивания. Поскольку вес микросферы равен 1

Устройство работает следующим образом.
Кювета с пластиной 2 устанавливается под рассчитанным углом

Для экспериментальной отработки устройства изготавливают образец и приводят разбраковку сфер на нем.
Образец устройства выполнен в виде удлиненной герметичной кюветы с крышкой из полированного стекла. В качестве жидкости, заполняющей внутренний объем кюветы, используют этиловый спирт 80%-ной концентрации с проводимостью (1-2)

Проводят исследования возможностей макета по разделению микросфер по разнотолщинности.

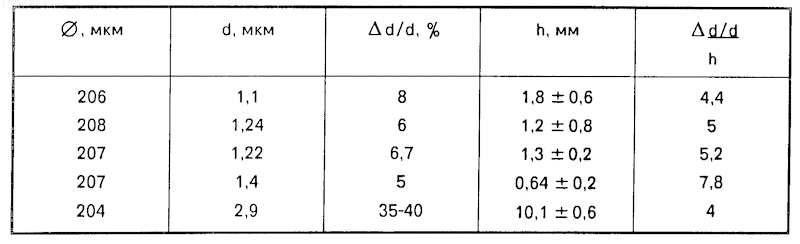

В одной серии экспериментов измеряется величина отклонения h=L




L - длина от питателя до центрального сборника, мм.
Эксперимент показывает, что отклонение траектории сфер (h) пропорционально разнотолщинности сфер. Чувствительность способа, вычисленная по результатам эксперимента, согласуется с расчетной формулой.
В другой серии экспериментов проводится разделение партии микросфер по разнотолщинности стенки на три фракции. Партия сфер


Изобретение относится к сортировке твердых материалов. Цель - повышение производительности и расширение технологических возможностей устройства. Под полированной по нижней плоскости и установленной под углом

Рисунки
Заявка
4397696/03, 28.03.1988
Веселов А. В, Бейник А. Я
МПК / Метки
МПК: B03B 5/62
Метки: микросфер, разнотолщинности, сортировки, стенок
Опубликовано: 09.02.1995
