Перекрытие секции шахтной механизированной крепи
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ПЕРЕКРЫТИЕ СЕКЦИИ ШАХТНОЙ МЕХАНИЗИРОВАННОЙ КРЕПИ, включающее верхняк и козырек, связанные шарнирным соединением, криволинейные выступы которого установлены в криволинейных пазах того же радиуса, выполненных в верхняке, отличающееся тем, что, с целью повышения надежности работы крепи при увеличении внешней нагрузки, оно снабжено проушинами, закрепленным на козырьке брусом, на одном конце которого расположены криволинейные выступы, размещенные в криволинейных пазах верхняка, другой конец которого закреплен в проушинах козырька с помощью пальцев, и гидропатроном, установленным на перекрытии с возможностью взаимодействия с торцом бруса, при этом криволинейные выступы выполнены с дополнительными опорными выступами, имеющими цилиндрическую наружную поверхность, а радиус ее равен радиусу криволинейных пазов.
Описание
Цель изобретения повышение надежности работы крепи при увеличении внешней нагрузки.

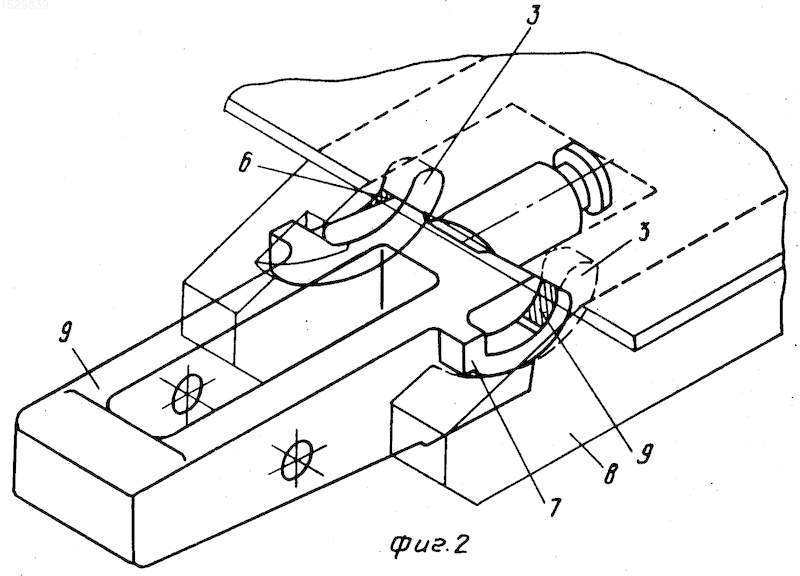

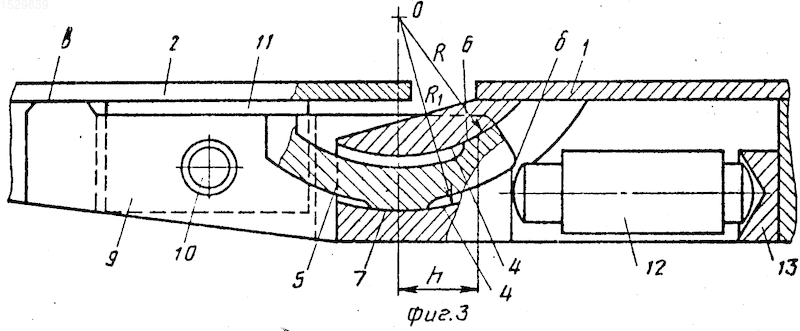

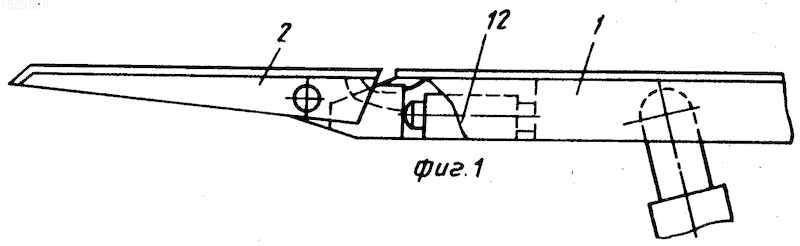

На фиг. 1 показано предлагаемое устройство, общий вид; на фиг. 2 направляющие съемного бруса; на фиг. 3 то же, продольное сечение по шарнирному соединению.
Перекрытие секции шахтной механизированной крепи содержит верхняк 1 и гидроуправляемый козырек 2, взаимосвязанные между собой шарнирным соединением (с центром 0), включающим криволинейные пазы 3 с поверхностями скольжения 4 с радиусами R и R1 и размещенные в них криволинейные выступы 5, снабженные верхними 6 и нижними 7 контактирующими поверхностями, выполненными в виде участков цилиндрических поверхностей ограниченной площади, образованных теми же радиусами R и R1, что и радиусы криволинейной пазов 3.
Криволинейные пазы 3 выполнены в направляющих 8 верхняка 1, а криволинейные выступы 5 на съемных брусьях 9 с опорными поверхностями "б" и "в", соединенных с помощью пальцев 10 с проушинами 11 гидроуправляемого козырька 2, причем верхние контактирующие поверхности 6 с радиусом R расположены со стороны опорной поверхности "б" съемных брусьев 9, а нижние контактирующие поверхности 7 с радиусом R1 смещены к центру 0 шарнирного соединения на расстояние h. Поверхности скольжения 4 криволинейных пазов 3 имеют более высокую твердость, чем перемещающиеся по ним контактирующие поверхности 6 и 7. Козырек 2 опирается на поверхность "в" съемных брусьев 9, а на поверхность "б" съемных брусьев 9 опираются гидропатроны 12, противоположный конец которых опирается на упоры 13 верхняка 1. Повороту козырька 2 вокруг пальцев препятствуют поверхности "в" съемных брусьев 9.
Работает устройство следующим образом. Внешняя нагрузка на козырек 2 воспринимается контактирующими поверхностями 6 и 7 съемных брусьев 9 и гидропатронами 12. При повороте козырька 2 вокруг центра 0 шарнирного соединения происходит скольжение контактирующих поверхностей 6 и 7 по криволинейным поверхностям скольжения 4 криволинейных пазов 3.
Монтаж козырька 2 осуществляется за счет возможности отдельной заводки съемных брусьев 9 и последующей за ней навески на них козырька 2, фиксируемого пальцами 10.
Изобретение относится к подземной добыче угля, а именно к механизированному креплению кровли очистных выработок. Цель изобретения - повышение надежности работы крепи при увеличении внешней нагрузки. Для этого перекрытие секции крепи, выполненное в виде верхняка 1 и козырька 2, снабжено съемным брусом 9 и гидропатроном 12. Брус 9 имеет криволинейные выступы 5, взаимодействующие с криволинейными пазами 3 на направляющих 8 верхняка 1. Гидропатрон 12 установлен на перекрытии с возможностью взаимодействия с торцом бруса 9. Брус 9 имеет две опорные поверхности, на одну из которых (поверхность "в") опирается козырек 2, а на другую (поверхность "б") - гидропатрон 12. Пальцами 10 брус 9 соединен с проушинами 11 козырька 2. Внешняя нагрузка на козырек 2 воспринимается контактирующими поверхностями 6 и 7 съемного бруса 9 и гидропатрона 12. При повороте козырька 2 вокруг центра О шарнирного соединения происходит скольжение контактирующих поверхностей 6 и 7 по криволинейным поверхностям скольжения 4 криволинейных пазов 3. Монтаж козырька 2 осуществляется за счет возможности отдельной заводки съемного бруса 9 и последующей навески на него козырька 2. 3 ил.
Рисунки
Заявка
3902222/03, 23.05.1985
Государственный проектно-конструкторский и экспериментальный институт угольного машиностроения "Гипроуглемаш"
Буров Г. Г, Мышляев Б. К, Пархомчук В. Т
МПК / Метки
МПК: E21B 23/04
Метки: крепи, механизированной, перекрытие, секции, шахтной
Опубликовано: 30.04.1995
