Способ регулирования глубины проплавления при дуговой сварке
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1519021
Автор: Жуков
Формула
СПОСОБ РЕГУЛИРОВАНИЯ ГЛУБИНЫ ПРОПЛАВЛЕНИЯ ПРИ ДУГОВОЙ СВАРКЕ по авт. св. N 1446778, отличающийся тем, что, с целью повышения качества при сварке разнородных и разнотолщинных металлов, второму электроду в процессе сварки сообщают крутильные колебания и измеряют напряжение на траектории вращения электрода, а при разности напряжений управляют поперечным колебанием первого электрода.
Описание
Целью предложенного способа является повышение качества при сварке разноименных материалов разнотолщинных деталей.

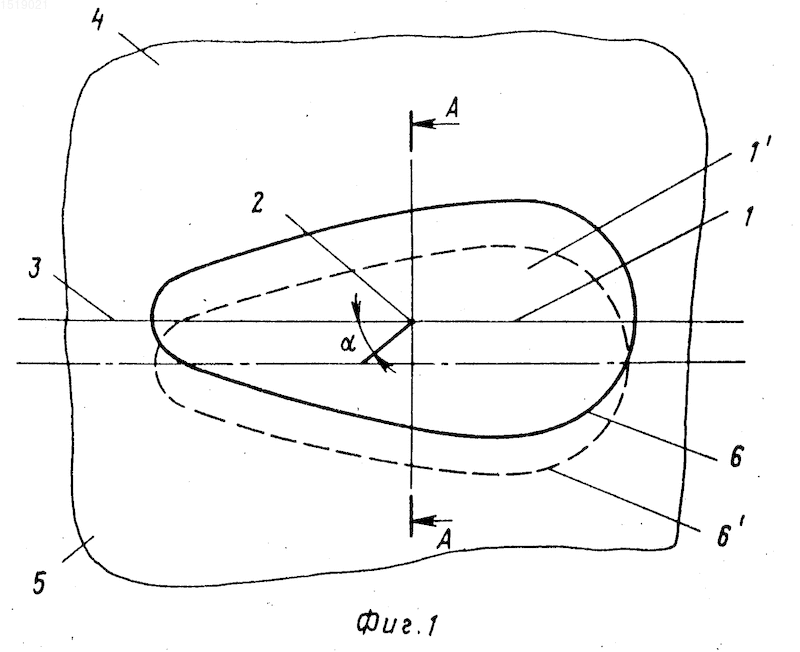

На фиг. 1 представлен вид сверху на процесс сварки; на фиг.2 сечение по А-А фиг.1.
Способ осуществляют следующим образом.
Электроды 1 и 2 последовательно устанавливают на стык 3 свариваемых деталей 4, 5. Электрод 2 имеет отогнутый конец радиусом R, ему сообщают крутильные колебания. В процессе сварки ввиду асимметрии температурного поля относительно стыка при сварке разнородных и разнотолщинных деталей происходит смещение сварочной ванны 6 в сторону от линии стыка 3. В результате возникает непровар по линии стыка. Получение проплава строго по стыку достигается путем перемещения электрода относительно стыка в сторону той детали, с кромки которой ванна самопроизвольно уходит.
Как видно на фиг.1, в процессе сварки происходит сопроизвольное смещение ванны 6 в положение 6' по направлению кромки детали 5.

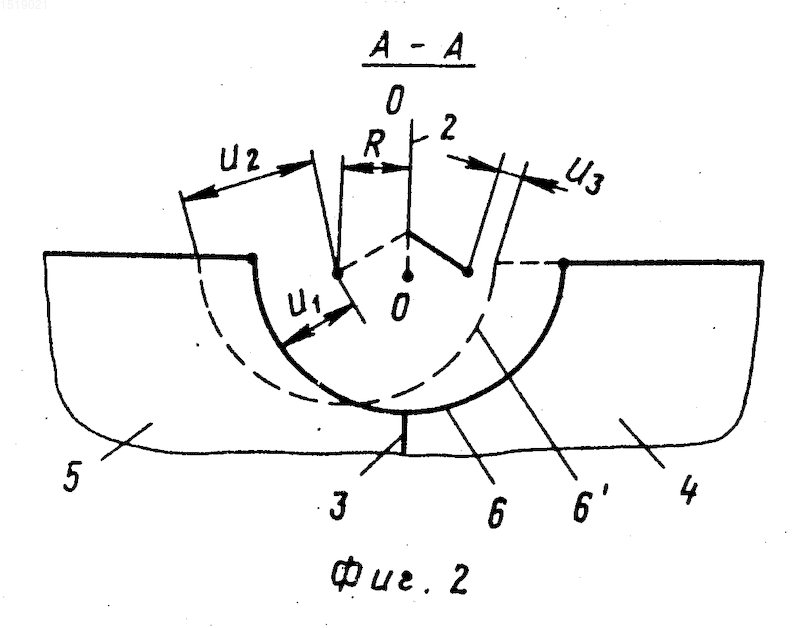

Как видно на фиг.2, при смещении ванны из положения 6 в 6' происходит изменение напряжения на электроде 2.
При симметричном расположении сварочной ванны относительно оси стыка 3 напряжение в точках, лежащих на траектории конца электрода, совершающего крутильные колебания относительно задней поверхности плавильного пространства и расположенных симметрично относительно оси стыка 3, будет одинаковым. В этом случае (фиг.2) напряжения U2 и U3 должны быть равными U1. Если ванна смещена относительно стыка, то U2
U3 U1. Появляется градиент напряжения, который управляет перемещением электрода 1.В результате поперечного движения электрода 1 он займет новое положение 1'. В положении 1' сигнал со второго электрода управляет вертикальным осевым движением электрода. При положении электрода формирование проплава осуществляется по стыку в точке 1'.
Примеры использования предложенного способа.
Сваривались встык пластины из сталей ВНС-2, ст.3 и 1Х18Н10Т, толщинами 2 и 4 мм.
Электроды 1 и 2 вначале последовательно устанавливались строго по стыку. В процессе сварки в зависимости от условий сварки электрод 1 относительно стыка 3 деталей 4, 5 перемещался по команде, определяемой градиентом напряжения на электроде 2. Перемещение производилось в направлении поперек стыка.

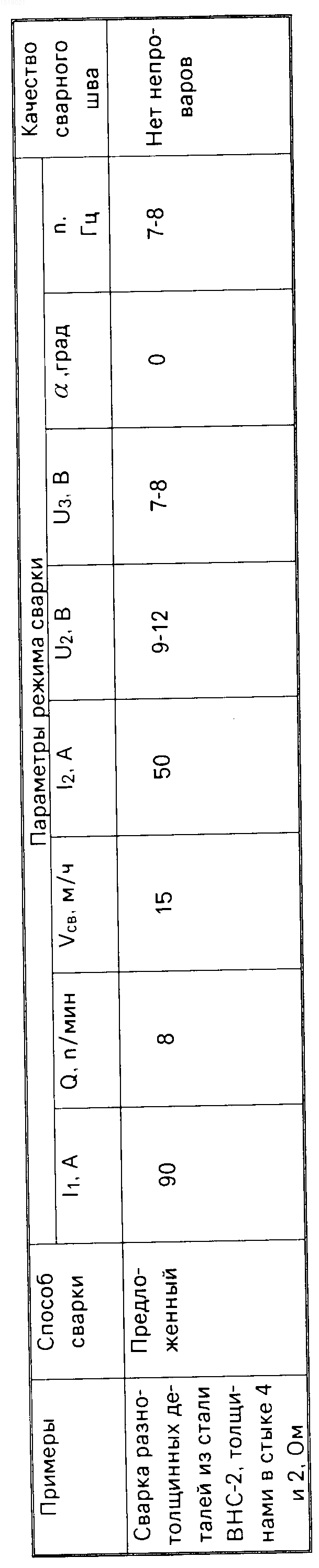

В таблице приведены параметры режима сварки:
I1 сила тока на 1 электроде;
I2 сила тока на 2 электроде;
Q расход защитного газа;
Vсв скорость сварки;
U2 напряжение на второй дуге;
U2 падение напряжения на второй дуге в результате смещения проплава от стыка:
угол крутильных колебаний электрода 2 в одну сторону от линий стыка;n количество колебаний электрода в минуту.
Таким образом, предложенный способ позволяет контролировать и регулировать глубину проплавления при дуговой сварке, причем заданная глубина проплавления будет находиться строго по стыку деталей при сварке разнотолщинных деталей и разнородных материалов, что повышает качество сварных соединений.
Изобретение относится к сварке и может быть использовано при дуговой сварке различных деталей в машиностроении. Цель изобретения повышение качества при сварке разнородных материалов разнотолщинных деталей. В процессе сварки второму электроду сообщают крутильные колебания в задней части плавильного пространства, а при изменении напряжения в промежутке второй электрод-изделие дополнительно сообщает поперечные перемещения первому электроду. При перемещении электрода относительно стыка проплав располагается строго по стыку. 2 ил. 1 табл.
Рисунки
Заявка
4382880/27, 23.02.1988
Жуков М. Б
МПК / Метки
Метки: глубины, дуговой, проплавления, сварке
Опубликовано: 25.07.1995
