Газоразрядная индикаторная панель для наборного экрана

Формула

ГАЗОРАЗРЯДНАЯ ИНДИКАТОРНАЯ ПАНЕЛЬ ДЛЯ НАБОРНОГО ЭКРАНА, содержащая верхнюю и нижнюю диэлектрические пластины, соединенные швом герметизации по периметру, расположенные между ними системы электродов, образующих в перекрестьях индикаторные ячейки, отличающаяся тем, что, с целью повышения качества воспроизводимой информации в периферийной области шва герметизации за счет уменьшения неравномерности яркости изображения индикаторных ячеек, прилегающие к шву герметизации ячейки выполнены увеличенного размера lкр в направлении, перпендикулярном шву герметизации, в соответствии с равенством

где lср - поперечный размер некрайних индикаторных ячеек в направлении, перпендикулярном соответствующему шву герметизации, м;
hшва - толщина шва герметизации, м;
hпер - ширина перемычки между электродами, м.

Описание

Изобретение относится к электронной индикаторной технике и может быть использовано при создании индикаторных устройств для отображения знакографической и видеоинформации - газоразрядных индикаторных панелей (ГИП).
Целью изобретения является повышение качества воспроизводимой информации в наборном экране путем исключения искажения информации в месте стыковки в наборном экране за счет уменьшения неравномерности яркости изображения ячеек. Для этого прилегающие к шву герметизации ячейки выполнены увеличенного размера в направлении, перпендикулярном шву герметизации, по отношению к остальным индикаторным ячейкам, при этом должно выполняться следующее соотношение:
lкр= (0,5-1,5)lср где lкр - размер прилегающих к шву герметизации ячеек в направлении, перпендикулярном шву, м;
lср - поперечный размер индикаторных ячеек по полю индикации в направлении, перпендикулярном шву герметизации, м;
hшва - ширина шва герметизации, м;
hпер - ширина перемычки между ячейками, м.
Увеличение размера ячеек, прилегающих к шву герметизации, в пределах указанного соотношения приводит к сохранению постоянным удельного светового потока по всему полю наборного экрана, как в центре панелей, так и в местах их стыковки, что способствует созданию более благоприятных условий для считывания оператором информации с экрана.

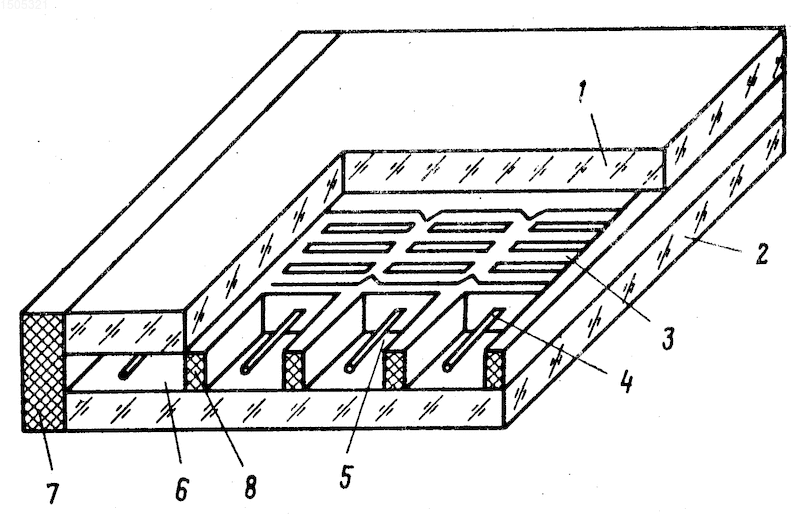

На чертеже представлен вариант предлагаемой конструкции ГИП.
ГИП содержит верхнюю 1 и нижнюю 2 диэлектрические пластины. Между ними ортогонально размещены катодные 3 и анодные 4 системы электродов, образующие индикаторные ячейки 5 и ячейки 6, прилегающие одной стороной к шву 7 герметизации. Между собой ячейки разделены перемычками 8.
В ГИП, используемой в наборном экране размером 1,2 х 2 м, имеющей размер ячеек по полю индикации панели 2,2 мм, ширину перемычки между ячейками 0,75 мм, ширину шва герметизации 1,5 мм, размер ячеек, прилегающих к шву герметизации в направлении, перпендикулярном ему, составляет 2,5 мм.
Работает индикаторная панель следующим образом. При подаче напряжения на электроды панели зажигается разряд в соответствующих ячейках, что обеспечивает вывод информации на экране.
Качественное воспроизведение информации достигается увеличением светового потока от ячеек, прилегающих к шву герметизации, выполненных согласно соотношению:
lкр= (0,5-1,5)lср
При выполнении ячейки, прилегающей к шву герметизации, размером
lкр> 1,5 lср происходит усиленное высвечивание информации в районе шва герметизации, вызванное увеличением светового потока больше чем на 50%, и приводящее к искажениям при восприятии информации.
При выполнении ячейки размером
lкр< 0,5 lср происходит потеря информации, обусловленная уменьшением светового потока от крайних ячеек более, чем на 50%.
+50% - предельный допуск по неравномерности свечения экрана в существующих ГИП постоянного тока, необходимый для нормального восприятия информации на экране.
Предлагаемая индикаторная панель позволит исключить искажения видеоинформации в наборных экранах в месте стыковки панелей, что повысит качество отображаемой информации без увеличения трудоемкости их изготовления.

Изобретение относится к электронной индикаторной технике и может быть использовано при создании индикаторных устройств для отбраковки знакографической и видеоинформации газоразрядных индикаторных панелей. Цель изобретения - повышение качества воспроизведения информации в наборном экране - достигается путем исключения искажений информации в месте стыковки в наборном экране и путем уменьшения неравномерности яркости изображения точек. Для этого прилегающие к шву герметизации ячейки выполнены с увеличенным размером в направлении, перпендикулярном шву герметизации, по отношению к остальным индикаторным ячейкам. Увеличение размеров этих ячеек приводит к сохранения постоянным удельного светового потока по всему полю наборного экрана, что создает более благоприятные условия для считывания оператором информации, отображаемой на экране. Соотношения оптимальных размеров определяются по формуле, приведенной в описании изобретения. 1 ил.

Рисунки

Заявка

4391329/21, 25.01.1988

Горелова З. Н, Евдокимова Т. М, Орлов Ю. И, Родионов Н. Е, Соколов В. М, Старынина Т. Г

МПК / Метки

МПК: H01J 17/49

Метки: газоразрядная, индикаторная, наборного, панель, экрана

Опубликовано: 27.01.1995
