Устройство для нагружения электродвигателей при испытаниях
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
УСТРОЙСТВО ДЛЯ НАГРУЖЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕЙ ПРИ ИСПЫТАНИЯХ, содержащее магнитопроводящий статор, отличающееся тем, что, с целью повышения надежности при испытании электродвигателей малой мощности за счет упрощения, магнитопроводящий статор, выполненный из магнитомягкой стали, имеет эллиптическую расточку, в которой коаксиально размещен ротор, который снабжен элементом для закрепления на валу нагружаемого электродвигателя, ротор выполнен в виде корпуса из немагнитной стали и коаксиально установленных в нем наружного и внутреннего цилиндров, при этом наружный цилиндр выполнен из немагнитного материала, а внутренний - из магнитомягкой стали, наружный цилиндр по всей длине имеет сквозной паз, в котором установлен постоянный редкоземельный магнит, намагниченный в радиальном направлении.
Описание
Целью изобретения является повышение надежности при испытании ЭММ за счет упрощения.

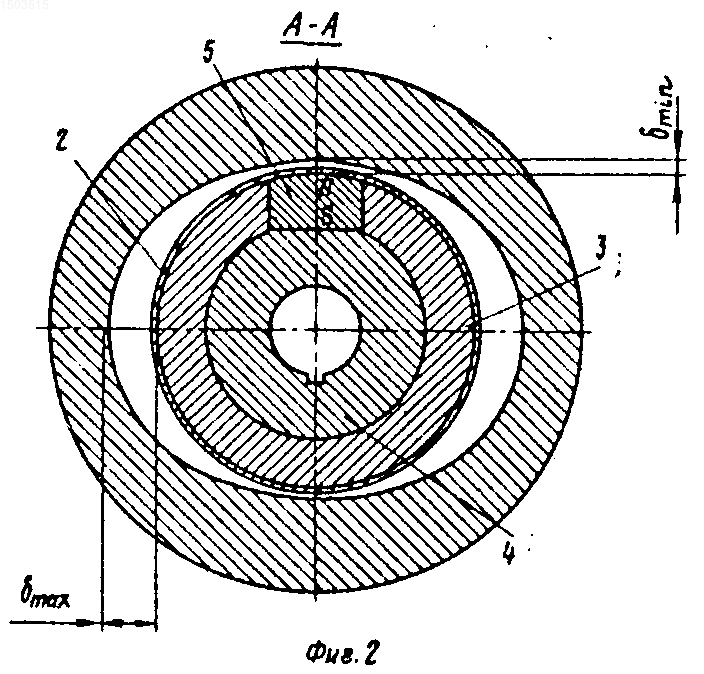

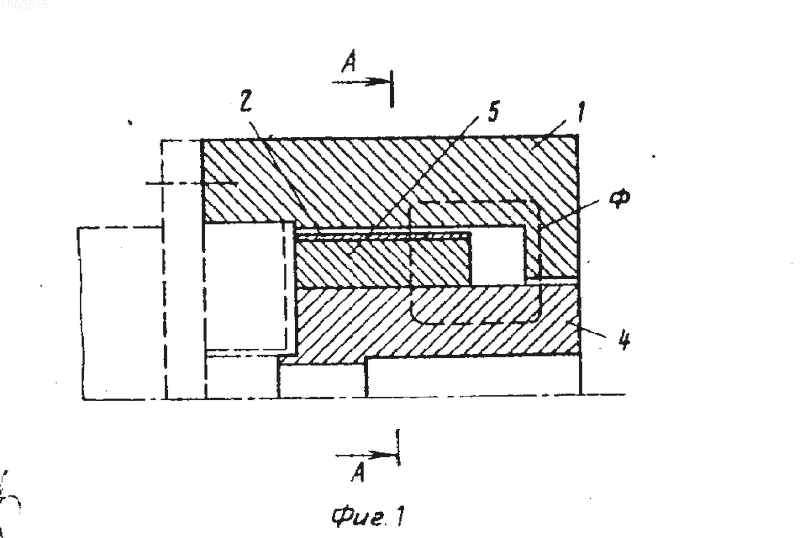

На фиг. 1 показано предлагаемое устройство; на фиг. 2 - разрез А-А на фиг. 1.
Устройство содержит магнитопроводящий статор 1, выполненный из магнитомягкой стали, причем внутренняя поверхность (расточка) выполнена эллиптической, ротор выполнен в виде корпуса 2 из немагнитной стали и коаксиально установленных в нем наружного 3 и внутреннего 4 цилиндров, при этом наружный цилиндр 3 выполнен из немагнитного материала, а внутренний 4 - из магнитомягкой стали, наружный цилиндр 3 по всей длине имеет сквозной паз, в котором установлен редкоземельный магнит 5, намагниченный в радиальном направлении.
Устройство работает следующим образом.
Между внутренней эллиптической поверхностью статора 1 и вращающимся редкоземельным магнитом 5 ротора образуется неравномерный зазор
. Размеры максимума макс и минимума мин зазора соответственно по большой и малой осям эллиптической расточки статора 1 подбираются таким образом, чтобы получить необходимые значения минимальной и максимальной радиальной силы магнитного притяжения магнита 5 к статору 1. Магнитный поток
магнита 5 ротора замыкается на статор 1 через внутренний цилиндр 4, как это показано на чертеже.В частном случае, при проведении ресурсных испытаний ЭММ, предназначенного для привода поршневой машины с кривошипно-шатунным механизмом, на его вал действует переменная по величине радиальная сила, имеющая максимальное и минимальное значения 5 кг и 1,5 кг соответственно. Это обеспечивается разницей в 11,5 мм между большой и малой осями эллипса расточки статора 1.
За один оборот вала испытуемого электродвигателя значения максимума и минимума радиальной силы взаимодействия магнита 5 со статором 1 чередуются через 90о, а их направление - через 180о.
Предлагаемое бесконтактное нагрузочное устройство, состоящее из нескольких деталей и не имеющее узлов трения, характеризуется простой и весьма низкой стоимостью в сочетании с высокими долговечностью и безотказностью в работе. (56) Авторское свидетельство СССР
N 1313179, кл. G 01 R 31/34, 1984.
Яни М. Я. , Лившиц Я. А. Устройство для контроля качества ремонта электродвигателей . -Информационный листок N 022-79. Межотраслевая информация. Сер. 11-13, ЦНИИ информации и технико-экономических исследований черной металлургии, 1979.
Изобретение относится к испытательной технике, а именно к нагрузочным устройствам для испытаний электродвигателей малой мощности (ЭММ). Целью изобретения является повышение надежности при испытании ЭММ за счет упрощения. Между внутренней эллиптической поверхностью магнитопроводящего статора 1 и вращающимся редкоземельным магнитом 5 ротора образуется неравномерный зазор
. Размеры максимума dмакс и минимума мин зазора соответственно по большой и малой осям эллиптической расточки статора 1 подбираются таким образом, чтобы получить необходимые значения минимальной и максимальной радиальной силы магнитного натяжения магнита 5 к статору 1. Магнитный поток Ф магнита 5 ротора замыкается на статор 1 через внутренний цилиндр 4. За один оборот вала испытуемого электродвигателя значения максимума и минимума радиальной силы взаимодействия магнита 5 со статором 1 чередуются через 90, а их направление - через 180. 2 ил. Рисунки
