Взрывной выключатель

ВЗРЫВНОЙ ВЫКЛЮЧАТЕЛЬ по авт.св.N 1050448, отличающийся тем, что, с целью повышения надежности работы при размыкании сильноточных и высоковольтных электрических цепей, он дополнительно снабжен деформируемыми токоведущими элементами, выполненными в виде плоских металлических колец, диаметр которых больше диаметра дисков, образующих разрушаемый токовод, причем указанные кольца размещены на торцах разрушаемого токовода.

Изобретение относится к электротехнике и предназначено для размыкания тока в сильноточных и высоковольтных электрических цепях, например в импульсных источниках питания с индуктивными накопителями энергии, и является усовершенствованием изобретения по авт.св. N 1050448.
Целью изобретения является повышение надежности работы взрывного выключателя при размыкании сильноточных и высоковольтных электрических цепей.

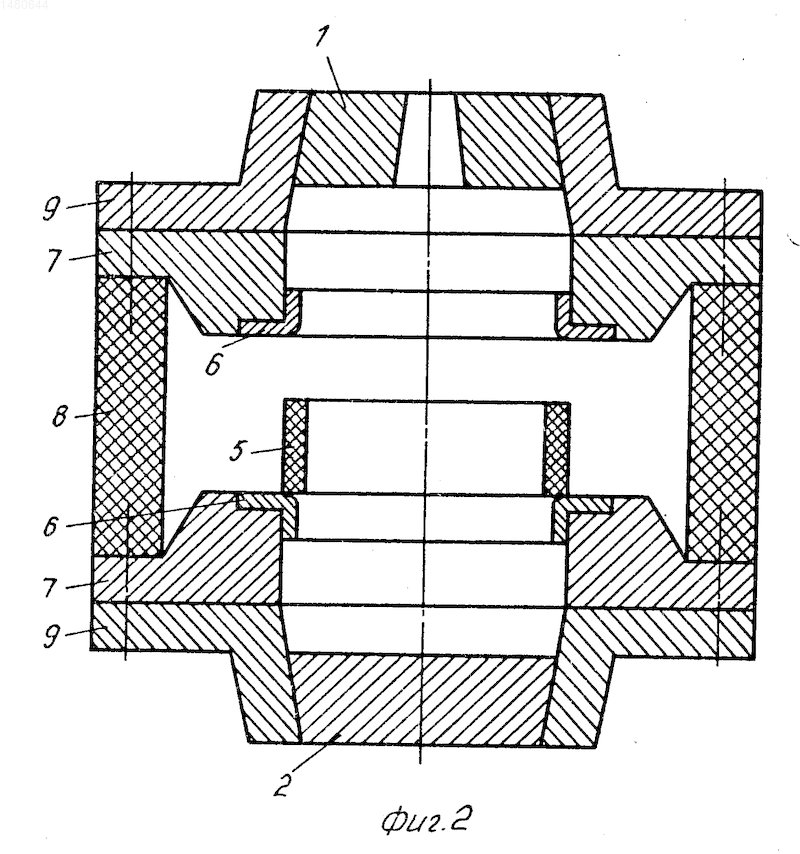

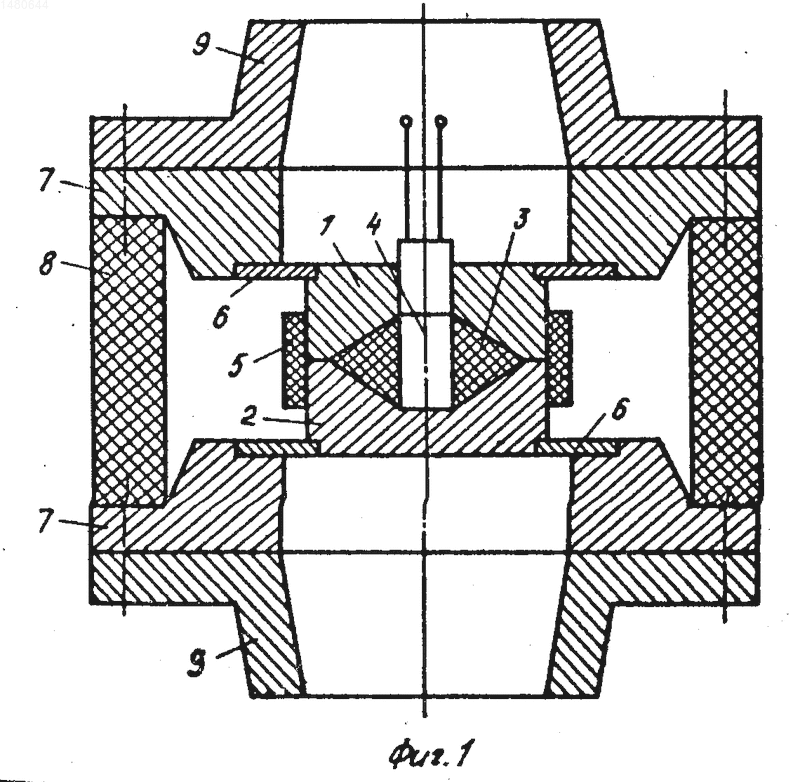

На фиг.1 представлена конструкция взрывного выключателя перед срабатыванием, продольный разрез; на фиг.2 то же, после срабатывания.
Взрывной выключатель содержит разрушаемый токовод, который выполнен в виде массивного цилиндра, состоящего из двух дисков 1 и 2, выполненных из хорошо проводящего ток металла, например меди, причем противостоящие торцы дисков выполнены с коническими углублениями, образующими полость, в которой установлен диэлектрический вкладыш 3. Вкладыш 3 и диск 1 имеют центральные отверстия для установки и прохода заряда взрывчатого вещества 4 с электродетонатором. Заряд взрывчатого вещества устанавливают в выключатель после его полной сборки и установки в размыкаемую электрическую цепь. Снаружи токовода расположена диэлектрическая обойма 5. На торцах разрушаемого токовода расположены деформируемые токоведущие элементы 6, выполненные в виде двух плоских металлических колец из хорошо проводящего и легко деформируемого материала, например меди. Надежный электрический контакт между токоведущими элементами 6 и дисками 1 и 2 обеспечивается путем поджатия токоподводов 7 к опорному изолятору 8. Для ограничения разлета дисков 1 и 2 при срабатывании выключателя используются конусные уловители 9, размещенные на торцах взрывного выключателя.
Выключатель работает следующим образом.
В заданный момент времени от внешнего управляющего сигнала срабатывает электродетонатор, подрывающий заряд взрывчатого вещества 4. Под воздействием высокого давления продуктов взрыва, диски 1 и 2 деформируют токоведущие элементы 6 и разлетаются в противоположные стороны. Образующаяся при этом электрическая дуга поджимается диэлектрическим вкладышем к диэлектрической обойме 5 и быстро гасится. После того, как диски 1 и 2 разлетятся на расстояние, обеспечивающее требуемую электрическую прочность выключателя, они улавливаются конусными уловителями 9.
По сравнению с прототипом предлагаемый выключатель имеет более высокую надежность работы при размыкании сильноточных и высоковольтных электрических цепей, что позволяет обеспечить более высокие коммутационные параметры выключателя.
Дополнительно введенные деформируемые токоведущие элементы, выполненные в виде плоских металлических колец, размещенных на торцах разрушаемого токовода, позволяет обеспечить разлет дисков разрушаемого токовода, при подрыве заряда взрывчатого вещества, с образованием между ними видимого воздушного промежутка достаточной величины. Это исключает влияние на электрическую прочность выключателя неравномерности заполнения межконтактного зазора диэлектрической массой и степени ее загрязнения продуктами взрыва и горения электрической дуги и тем самым повышает надежность работы взрывного выключателя.
Изобретение относится к электротехнике и предназначено для размыкания тока в сильноточных и высоковольтных цепях, например в импульсных источниках питания с индуктивными накопителями энергии. Цель изобретения - повышение надежности работы при размыкании. Взрывной выключатель содержит разрушаемый токовод, который выполнен из двух дисков 1 и 2, причем противостоящие торцы дисков выполнены с коническими углублениями, образующими полость, в которой установлен диэлектрический вкладыш 3 с зарядом взрывчатого вещества 4. Повышение надежности работы выключателя достигается введением дополнительных токоведущих элементов 6, выполненных в виде плоских металлических колец, расположенных на торцах разрушаемого токовода. При срабатывании выключателя диски 1 и 2, составляющие разрушаемый токовод, деформируют токоведущие элементы 6 и разлетаются в противоположные стороны, образуя значительный воздушный промежуток, достаточный для надежного обеспечения высокой электрической прочности выключателя. 2 ил.
