Сплав на основе алюминия

Номер патента: 704268

Опубликовано: 10.03.1996

Авторы: Алиджанов, Вахобов, Ганиев, Джураев, Эшонов

МПК: C22C 21/16

Метки: алюминия, литейный, основе, сплав

ЛИТЕЙНЫЙ СПЛАВ НА ОСНОВЕ АЛЮМИНИЯ, включающий кремний, медь, магний, марганец, никель, титан и металл, выбранный из группы, содержащей стронций, отличающийся тем, что, с целью повышения механических и литейных свойств, он дополнительно содержит по крайней мере один металл, выбранный из группы, содержащей кальций, барий и стронций при следующем соотношении компонентов, мас.%:Кремний - 11,0 - 13,0Медь - 2,0 - 3,0Магний - 0,3 - 0,5Марганец - 0,2 - 0,4Никель - 2,0 - 3,0Титан - 0,02 - 0,3По крайней мере один металл, выбранный из группы, содержащей кальций, барий и стронций - 0,005 - 0,2Алюминий - Остальное

Номер патента: 928823

Опубликовано: 20.02.1996

Авторы: Вахобов, Ганиев, Каменский, Лыскова, Самойлов, Хакимов

МПК: C22C 21/00

Метки: алюминия, основе, сплав

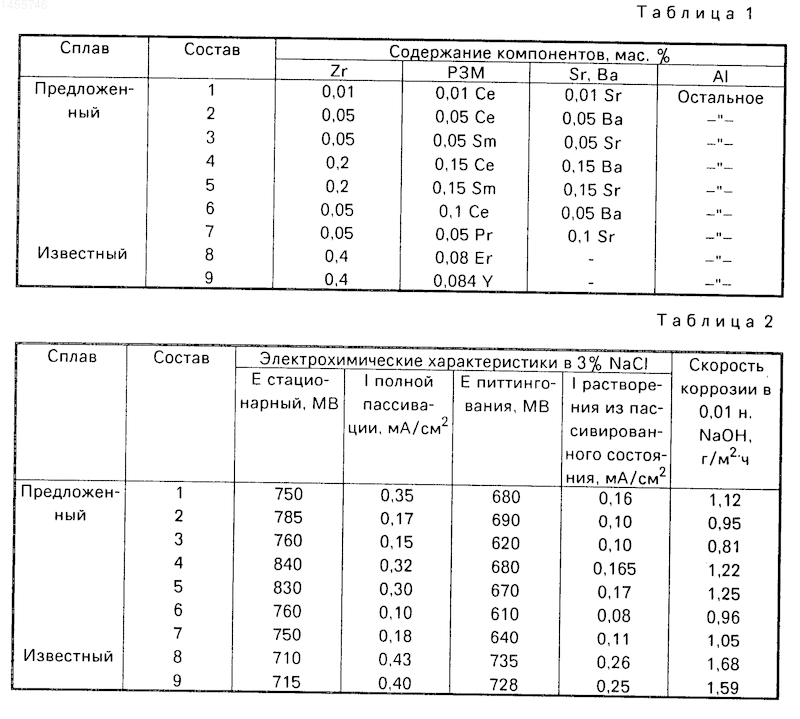

СПЛАВ НА ОСНОВЕ АЛЮМИНИЯ, содержащий цирконий, магний, по крайней мере один металл, выбранный из группы, содержащей кальций, барий, стронций, радий, и по крайней мере один редкоземельный металл иттриевой подгруппы, отличающийся тем, что, с целью повышения коррозионной стойкости, он дополнительно содержит по крайней мере один редкоземельный металл цериевой подгруппы при следующем соотношении компонентов, мас.%:Цирконий - 0,01 - 1,0Магний - 0,02 - 0,5По крайней мере один металл, выбранный из группы, содержащей кальций, барий, стронций и радий - 0,02 - 0,5По крайней мере один редкоземельный металл иттриевой подгруппы - 0,005 - 0,5По крайней мере один редкоземельный металл цериевой подгруппы - 0,005 - 0,7

Номер патента: 548173

Опубликовано: 07.06.1992

Авторы: Елагин, Кузнецов, Лобанова, Лобаткин, Ловцов, Оводенко, Пономарев, Сизова, Телешов, Федоров

МПК: C22C 21/00

Метки: алюминия, основе, сплав

...и корразионцай стойкости .Для достижения поставленной цели в сплав на основе алюмдпцдя, содержащий железа и по крайней мере однц металл, выбранный из группы редкоземельных металлов, дополнительно вводят окись алдамиция прдд следуюдцем соотношении компонентов, мас,7.:5 г 81 73 Эл ектр опр овод- ность, М/Оммм Механические свойства при Состояниепроволоки Состав сплава 250 С 20 С пр еделпрочносги,кгс/мм относительотноси- тельное пр еделпрочкгс /мм ное удлинение, 7. удлинение,7Алюминий - 107лантана - 0,67железа - 0,27окиси алюминия 11 агартованная 30, 1 14,6 Алюми н ггй - 1 07.лантана - О, 27.железа - 0,37окиси алюминия Отожженная (400 С,Зч) 21,0 5,4 16,8 29,2 Алюминий - 107.лантагга - 0,2 Хжелеза - 087.окиси алюминия 18,1 1,6...

Номер патента: 1061495

Опубликовано: 07.06.1992

Авторы: Бондарев, Власова, Елагин, Конкевич, Осинцев, Походаев, Силис, Федоров, Шмаков

МПК: C22C 21/10

Метки: алюминия, основе, сплав

...растрескиванию под напряжением.50Для получения высоких прочностныхсвойств обязательным является отношение содержания кобальта к содержаниюжелеза и никеля, равное 1,5 - 2,.5.Это объясняется положительным влиянием на прочностные свойства сплавовалюминиево-кобальтовой фазы Л 1 Со.В предложенном сплаве дополнительное повышение механических свойств достигается за счет легирования фазыА 1 Со другими элементами Ч 111 А группы. Известно, что в алюминиево-ко"бальтовой фазе А 1 Со могут растворяться в значительных количествах железо и никель, замещая атомы кобальта. Возможность растворения атомовжелеза и никеля в алюминиево-кобальтовой Лазе была использована при разработке состава предложенного сплава.При выбранном содержании...

Номер патента: 1279535

Опубликовано: 23.12.1986

Авторы: Жан-Мари, Серж, Тьерри

МПК: C22B 9/05

Метки: алюминия, жидкого, магния, металла, основе, потока, расплава, сплава

...32. Распылитель 24 закреплен на кронштейне34, установленном на стойке 35 с возможностью вертикального перемещенияи вращения вокруг оси стойки 35,Кронштейн 34 выполнен симметричньмотносительно стойки 35, а на другомего конце закреплен термоэлемент 25,Стойки 28 и 35 соединены съемнойгоризонтальной балкой 36.Устройство для обработки потокарасплава металла или жидкого сплавана базе алюминия или магния работаетследующим образом.Черновой металл или нерафинированный сплав в виде расплава подаетсяв желоб 18 либо непрерывно из плавильной печи, либо из промежуточногоковша (не показаны),После заполнения ковша 3 расплавом, если необходимо, его подогревают термоэлементом 25, погружая егов расплав через отверстие 23 крышки20. Затем термоэлемент...
