Устройство для исследования резьбовых соединений
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ РЕЗЬБОВЫХ СОЕДИНЕНИЙ, содержащее опорную плиту, исследуемые болт с гайкой и стягиваемый элемент, установленный между головкой болта и опорной плитой, манометр и связанную с ним гидравлическую камеру, включающую в себя цилиндр и поршень, размещенные между опорной плитой и гайкой, которая установлена на болте в фиксированном угловом положении относительно опорной плиты, отличающееся тем, что, с целью расширения функциональных возможностей, в него введены основание с установленными на нем двумя индикаторами часового типа, связанное с опорной плитой, и плунжерный нагнетатель, связанный с гидравлической камерой, которая выполнена кольцевой и размещена концентрично оси болта, к противоположным торцам которого поджаты ножки соответствующих индикаторов часового типа.
Описание
Целью изобретения является расширение функциональных возможностей.

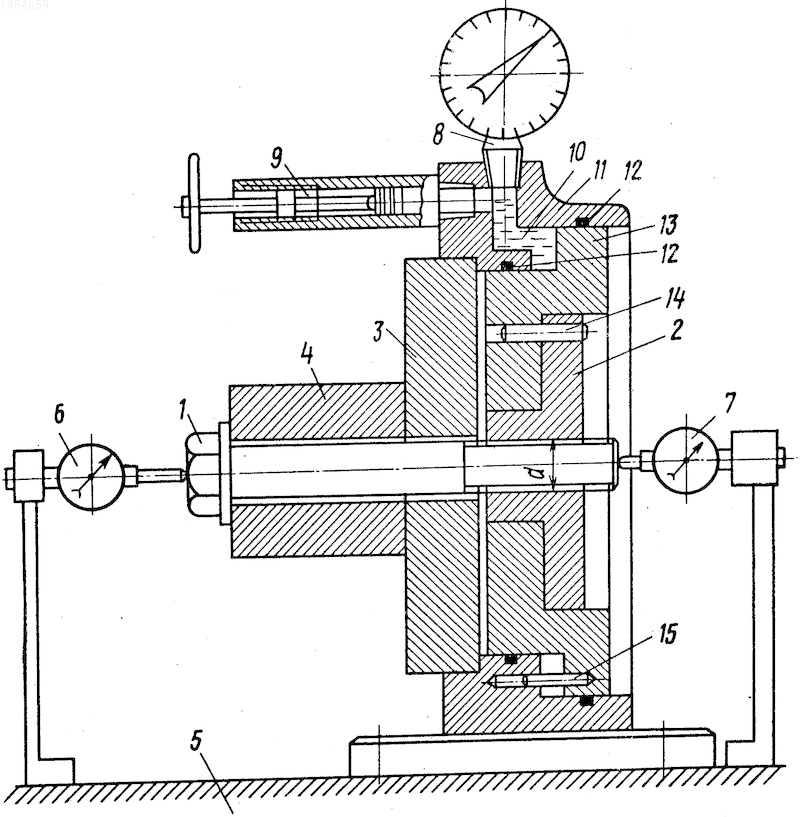

На чертеже показана конструкция устройства для исследования резьбовых соединений.
Устройство содержит болт с гайкой 2, опорную плиту 3, стягиваемый элемент 4, установленный между головкой болта 1 и опорной плитой 3, основание 5 и установленные на нем два индикатора 6 и 7 часового типа, ножки которых поджаты к противоположным торцам болта 1, манометр 8 и связанные с ним плунжерный нагнетатель 9 и кольцевую гидравлическую камеру 10, размещенную концентрично оси болта 1 между опорной плитой 3 и гайкой 2.
Кольцевая гидравлическая камера 10 выполнена в виде ступенчатого цилиндра 11 с уплотнениями 12, в который введен ступенчатый кольцевой поршень 13.
Для исключения проворота гайки 2 при завинчивании болта 1 в гайку запрессован штифт 14, который введен по насадке движения в отверстие, выполненное в поршне 13, в который также запрессован штифт 15, введенный по посадке движения в отверстие, выполненное в цилиндре 11.
Опорная плита 3 через цилиндр 11 соединена с основанием 5.
Устройство работает следующим образом.
При затяжке известным моментом исследуемый болт 1 прижимает стягиваемый элемент 4 (например, пакет деталей) к опорной плите 3 и перемещает в осевом направлении поршень 13. При этом в кольцевой гидравлической камере 10 растет давление, которое регистрируется манометром 8, по шкале которого, проградуированной в единицах силы, определяют усилие затяжки.
Затем устанавливают индикаторы 7 и 6 в нулевое положение и с помощью плунжерного нагнетателя 9 увеличивают давление в кольцевой гидравлической камере 10 на заданную величину и при этом регистрируют показания индикаторов 6 и 7.
Жесткость Gд исследуемого стягиваемого элемента 4 определяют как
Gд=
где Fo и F показания манометра 8 соответственно до и после увеличения давления в кольцевой гидравлической камере 10 с помощью плунжерного нагнетателя 9;l1 показания индикатора 6.
Жесткость Сб болта 1 определяют, как
Cб=
где l2 показания индикатора 7.Коэффициент х внешней нагрузки определяют, как
x
Изобретение относится к испытательной и силоизмерительной технике и может быть использовано для исследования жесткости элементов резьбовых соединений. Целью изобретения является расширение функциональных возможностей. При затяжке известным моментом исследуемый болт 1 прижимает стягиваемый элемент 4 к опорной плите 3. При этом усилие затяжки индицируется манометром 8, связанным с кольцевой гидравлической камерой 10, установленной между опорной плитой 3 и гайкой 2. С помощью плунжерного нагнетателя 9 увеличивают давление в кольцевой гидравлической камере 10 на заданную величину и регистрируют при этом изменение показаний индикаторов 6, 7, по которым рассчитывают жесткость исследуемых стягиваемого элемента 4 и болта 1. 1 ил.
Рисунки
Заявка
4254086/10, 25.03.1987
Камское объединение по производству большегрузных автомобилей "КамАЗ"
Павленко П. Д, Хасхиев Х. А
МПК / Метки
МПК: G01L 5/24, G01M 13/00
Метки: исследования, резьбовых, соединений
Опубликовано: 10.11.1995
