Датчик износа детали
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1450574
Автор: Рассказов
Формула
1. Датчик износа детали, содержащий высокоомный элемент для установки его в деталь заподлицо с ее рабочей поверхностью, размещенный между высокоомным элементом и деталью электроизолятор, соединенные в электрическую цепь два электрода, один из которых электрически соединен с высокоомным элементом, отличающийся тем, что, с целью расширения технических возможностей за счет обеспечения возможности применения датчика в электропроводной среде, электрод, электрически соединенный с высокоомным элементом, электроизолирован от окружающей деталь среды, а второй электрод установлен в детали с возможностью доступа к нему окружающей деталь среды.
2. Датчик по п.1, отличающийся тем, что второй электрод установлен в детали заподлицо с ее рабочей поверхностью и выполнен в виде полого цилиндра.
3. Датчик по п.1, отличающийся тем, что второй электрод электрически соединен с электропроводной частью детали, соприкасающейся с окружающей средой.
4. Датчик по пп.1 3, отличающийся тем, что высокоомный элемент выполнен в виде стержня, выполненного из изолятора с нанесенным на него покрытием из резистивного материала.
Описание
Целью изобретения является расширение технических возможностей за счет обеспечения возможности применения датчика в электропроводной среде.

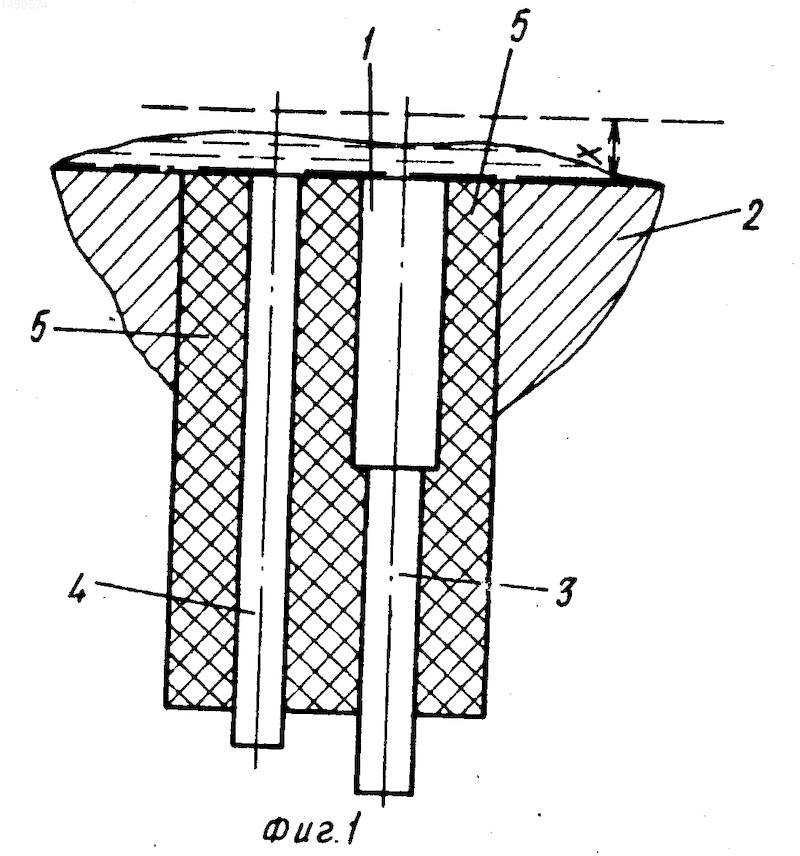

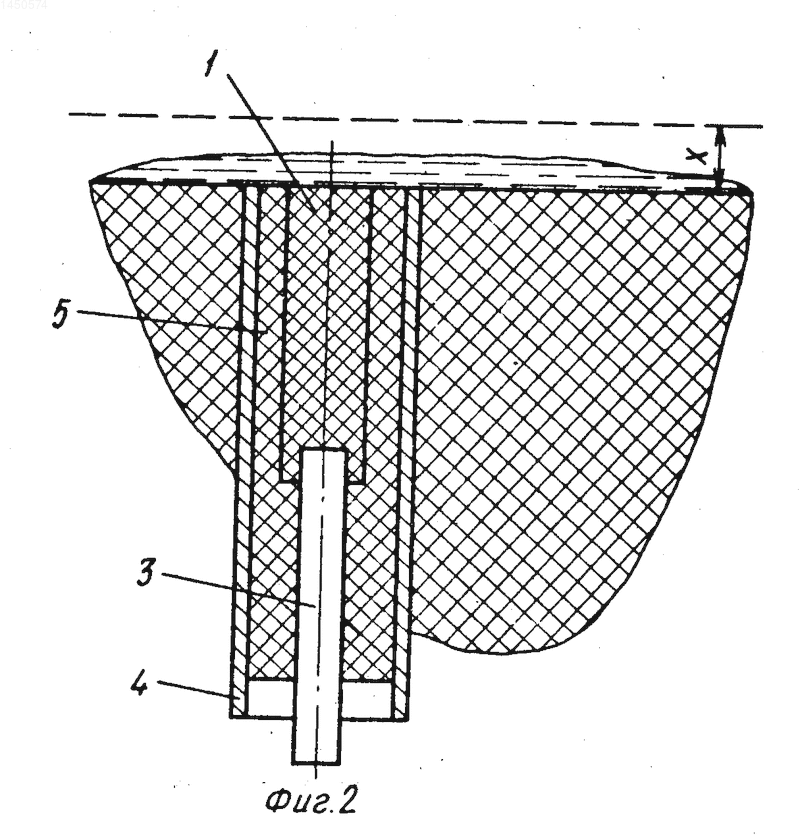

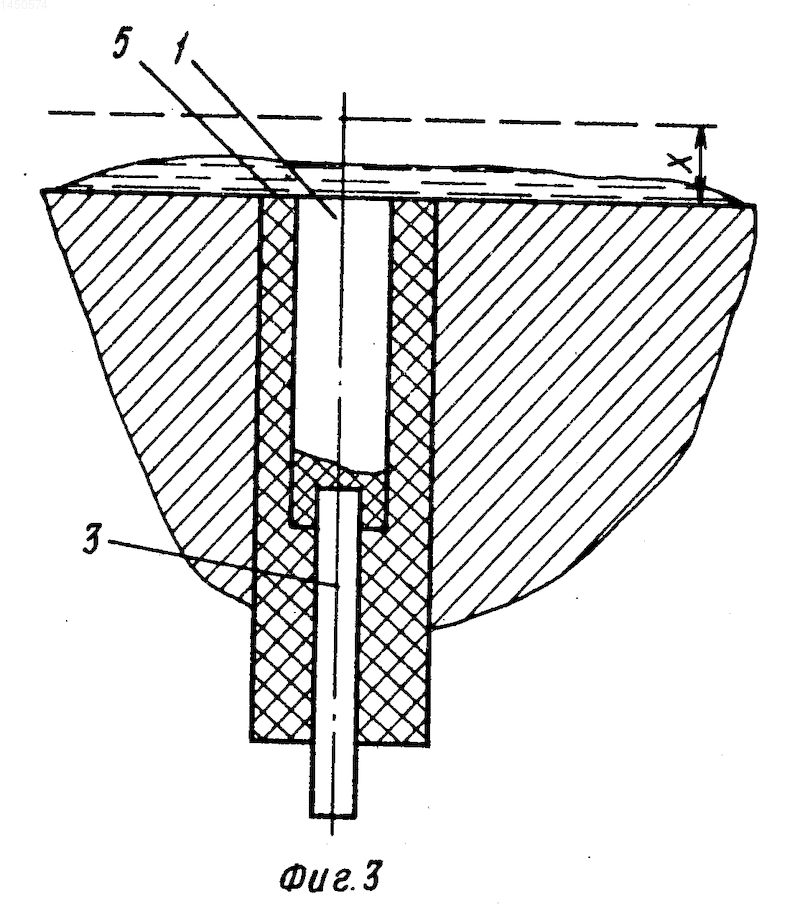

На фиг. 1 показана схема датчика, когда второй электрод установлен заподлицо с рабочей поверхностью детали; на фиг. 2 то же, второй электрод выполнен в виде полого цилиндра; на фиг. 3 то же, второй электрод соединен с электропроводной частью детали.
Датчик износа детали содержит высокоомный элемент 1, установленный заподлицо с рабочей поверхностью детали 2, два электрода 3 и 4. Электрод 3 электроизолирован от окружающей деталь 2 среды и соединен с высокоомным элементом 1. Высокоомный элемент и электроды отделены от детали электроизолятором 5. Электрод 4 установлен заподлицо с рабочей поверхностью детали 2 и имеет возможность контактирования с контрдеталью с окружающей средой. Электрод 4 может быть выполнен в виде стержня, размещенного рядом с высокоомным элементом, либо в виде полого цилиндра, охватывающего высокоомный элемент, либо в виде стержня из изоляционного материала с нанесенным на него покрытием из резистивного материала. При исследовании износа электропроводных деталей электрод 4 может быть соединен с деталью, например с ее электропроводным участком, взаимодействующим с окружающей средой.
Датчик износа детали работает следующим образом.
Датчик износа устанавливают в исследуемую деталь 2 с точным совпадением изнашиваемых поверхностей датчика и детали. В процессе работы исследуемой детали 2 первоначальный уровень изнашиваемой поверхности изменяется в результате совместного износа исследуемой детали и датчика на величину Х, т.е. на величину расстояния между первоначальным положением рабочей поверхности до износа и положением рабочей поверхности в момент измерения. Одновременно с контролируемой деталью изнашивается на ту же величину высокоомный элемент 1, сопротивление которого пропорционально его длине.
Так как изнашиваемая поверхность исследуемой детали 2 и датчика соприкасается с токопроводящей средой, то образуется электрическая цепь: электрод 4, выведенный на уровень изнашиваемой поверхности исследуемой детали 2, токопроводящая среда высокоомный элемент 1 электрод 3. Сопротивление этой цепи определяется сопротивлением высокоомного элемента, который включен последовательно сопротивлению токопроводящей среды, соприкасающейся с изнашиваемой поверхностью исследуемой детали 2. С другой стороны величина сопротивления высокоомного стержня определяется его длиной и по мере увеличения износа X уменьшается, следовательно, измеряя величину сопротивления цепи, можно определить длину высокоомного элемента 1 в момент измерения, а вычитая ее из первоначальной длины определить износ Х.
Величину износа можно также определить по изменению падения напряжения на датчике или изменению силы тока в его цепи. Датчик может включаться в мостовую схему с компенсационным сопротивлением на изменение температуры окружающей среды, но мы рассматриваем способы измерения с помощью датчика. Во всех случаях показания приборов можно отградуировать непосредственно в мкм величины износа. Предел измерения датчика определяется длиной высокоомного стержня.
Изобретение относится к контролю износа деталей машин и может быть использовано при измерении износа деталей, работающих в электропроводной среде. Цель изобретения - расширение технических возможностей за счет обеспечения возможности применения датчика в электропроводной среде. Электрод, электрически соединенный с высокоомным элементом, электроизолирован от окружающей деталь среды, а второй электрод установлен в детали с возможностью доступа к нему окружающей деталь среды. Второй электрод установлен в детали заподлицо с ее рабочей поверхностью, выполнен в виде полого цилиндра и соединен с электропроводной частью детали. Высокоомный элемент выполнен в виде стержня из изолятора с нанесенным на него покрытием из резистивного материала. 3 з. п. ф-лы, 3 ил.
