Устройство для определения свободного канала
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1433369
Автор: Манякин
Формула
УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ СВОБОДНОГО КАНАЛА, содержащее регистр сдвига, элемент ИЛИ и первый триггер занятости, отличающееся тем, что, с целью сокращения времени обнаружения занятого канала, в него введены селектор каналов, k сигнальных входов которого являются сигнальными входами устройства, а выход соединен с сигнальным входом регистра сдвига, последовательно соединенные блок проверки на рекуррентность, первые входы которого соединены с выходами регистра сдвига, а второй вход с выходом селектора каналов, регистр памяти и элемент И, выход которого соединен с первым входом элемента ИЛИ, регистр опроса, вход которого соединен с выходом элемента ИЛИ, а выход с управляющим входом селектора каналов, k-1 триггеров занятости, первые входы которых объединены с первым входом первого триггера занятости и соединены с соответствующими выходами регистра памяти, мультитаймер, тактовый вход которого объединен с тактовыми входами регистра сдвига и регистра памяти и является тактовым входом устройства, управляющий вход соединен с выходом элемента ИЛИ, а первый выход входом разрешения регистра памяти, коммутатор, первый вход которого объединен с вторым входом элемента ИЛИ и соединен с вторым выходом мультитаймера, второй вход соединен с выходом регистра опроса, а каждый из k выходов подключен к второму входу соответствующего триггера занятости, выходы которых являются выходами устройства.
Описание
Цель изобретения сокращение времени обнаружения занятого канала.

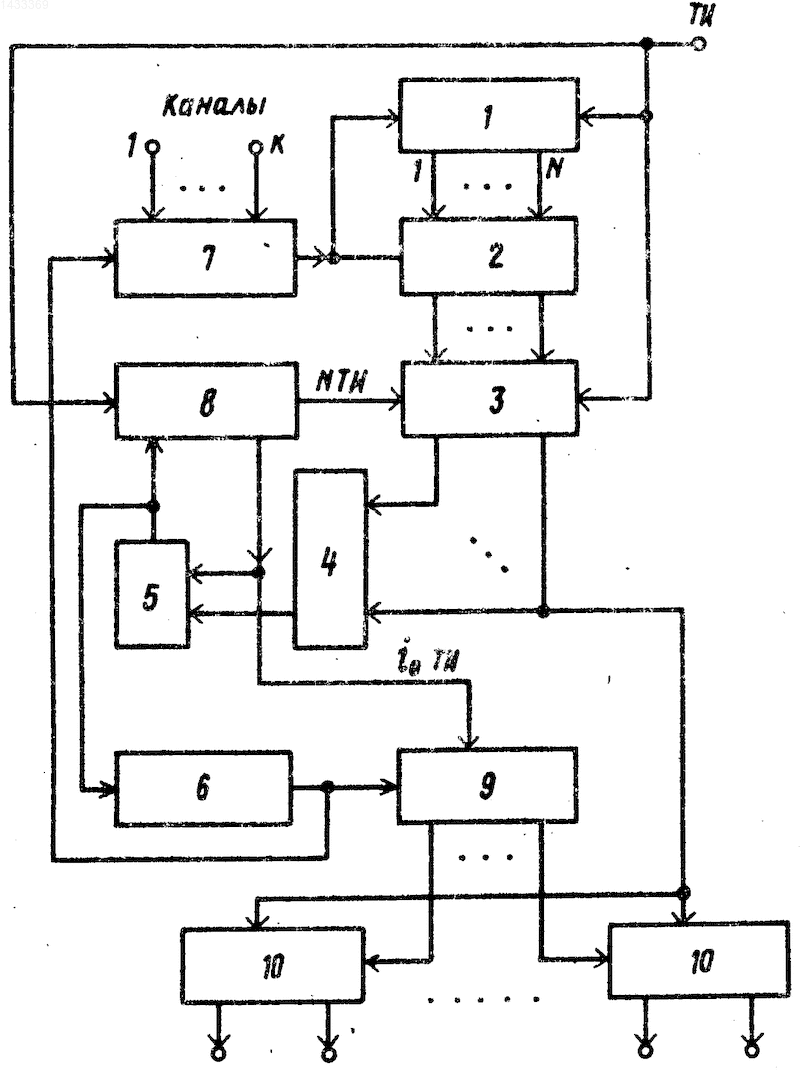

На чертеже представлена электрическая структурная схема устройства определения свободного канала.
Устройство определения свободного канала содержит регистр 1 сдвига, блок 2 проверки на рекуррентность, регистр 3 памяти, элемент И 4, элемент ИЛИ 5, регистр 6 опроса, селектор 7 каналов, мультитаймер 8, коммутатор 9 и триггеры 10 занятости.
Устройство работает следующим образом.
В начале опроса очередного канала информация (в случае ее наличия) или шумовая помеха поступает через соответствующий вход селектора 7 в регистр 1 сдвига и в блок 2. Результат проверки на рекуррентность выдается по всем его выходам на триггеры-защелки регистра 3 памяти. В интервале времени N
и триггеры регистра 3 памяти заблокированы. Это необходимо для исключения действия недостоверных данных, находящихся в регистре 1. По истечении N тактов в регистре 1 будут записаны достоверные данные, принадлежащие данному каналу, и в это время с мультитаймера 8 поступает сигнал разрешения на триггеры-защелки регистра 3 памяти. Начиная с (N+1)- го тактового импульса, начнут сбрасываться триггеры-защелки регистра 3 памяти, соответствующие тем входам блока 2, на которых в момент тактового импульса будут единичные состояния.Таким образом, с каждым тактом триггера-защелки с нулевым состоянием будет меньше и меньше, и в случае, если в канале нет сигнала, то через некоторое количество тактов, меньших i, не останется ни одного. Тогда на выходе элемента И 4 появится сигнал, который через элемент ИЛИ 5 переведет регистр 6 опроса на опрос следующего канала и сбросит мультитаймер 8 в начальное состояние. Мультитаймер 8, в свою очередь, установит триггеры-защелки регистра 3 памяти в нулевое состояние, и весь цикл повторится. При приеме полезного сигнала по истечении некоторого количества тактов, меньших io, все триггеры-защелки регистра 3 устанавливаются в единичное состояние, кроме одного, который и будет препятствовать переходу на опрос следующего канала. Так будет продолжаться до i-го тактового импульса, когда срабатывает мультитаймер 8, и с его выхода сигнал через коммутатор 9 поступит на вход соответствующего триггера 10 занятости, в который и записывается информация либо о занятости, если на соответствующем выходе регистра 3 единичное состояние, либо о свободе, если на соответствующем выходе нулевое состояние. Одновременно с записью в триггер 10 занятости соответствующего состояния через элемент ИЛИ 5 производится переход на опрос следующего канала.
Изобретение относится к электросвязи и обеспечивает сокращение времени обнаружения занятого канала. При опросе канала информация из него через селектор 7 каналов поступает на регистр сдвига 1 и блок 2 проверки на рекуррентность. Результат проверки на рекуррентность заносится в регистр памяти (РП) 3. Через N тактов по сигналу мультитаймера 8 начинают сбрасываться триггеры РП 3, соответствует тем входам блока 2, на которых в момент тактового импульса будут "1". Если в канале нет сигнала, то через некоторое количество тактов на выходе элемента И 4 появляется сигнал, который через элемент ИЛИ 5 переводит регистр опроса 6 на опрос следующего канала и сбрасывает мультитаймер. Мультитаймер 8 устанавливает триггера РП 3 в нулевое состояние для следующего опроса. Если в канале есть полезный сигнал, то состояние РП 3 препятствует переходу на опрос следующего канала до срабатывания мультитаймера 8. При срабатывании мультитаймера 8 по его сигналу, прошедшему через коммутатор 9, информация о занятости или свободе канала записывается в соответствующий триггер 10 занятности, а устройство переходит на опрос следующего канала. 1 ил.
Рисунки
Заявка
3986753/09, 02.12.1985
Манякин Ю. Н
МПК / Метки
МПК: H04B 3/46
Метки: канала, свободного
Опубликовано: 20.11.1995
Код ссылки
<a href="https://patents.su/0-1433369-ustrojjstvo-dlya-opredeleniya-svobodnogo-kanala.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для определения свободного канала</a>
