Устройство для развальцовки труб
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1295799
Авторы: Абдрахманов, Богомолов, Мелинг, Мингазов, Михайлин, Мухаметшин, Саломатин, Сафонов
Формула
УСТРОЙСТВО ДЛЯ РАЗВАЛЬЦОВКИ ТРУБ, содержащее корпус и установленную на нем на наклонной цапфе с возможностью вращения оправки, наружная поверхность которой образована сопряженными между собой чередующимися участками поверхности шара и фигурными поверхностями, отличающееся тем, что, с целью увеличения скорости и качества развальцовки и упрощения технологии изготовления устройства, фигурные поверхности образованы боковыми поверхностями цилиндров, оси которых расположены в перепендикулярной к оси оправки плоскости.
Описание
Целью изобретения является повышение скорости и качества развальцовки, упрощение технологии изготовления устройства.

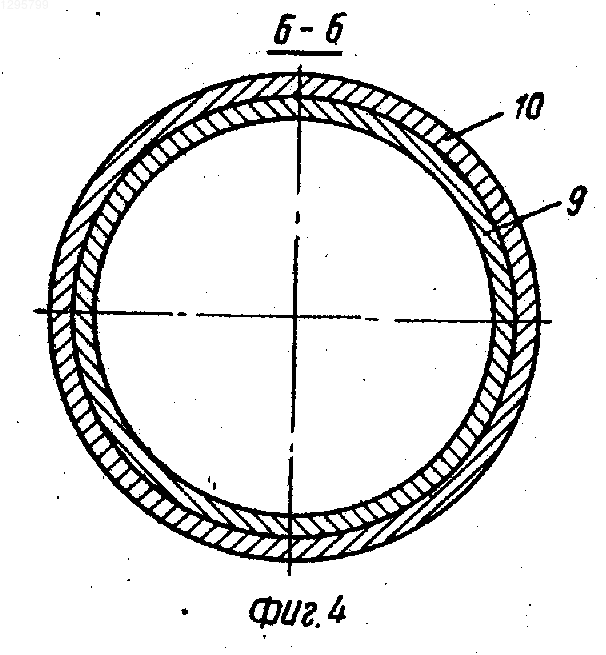

На фиг.1 изображено предлагаемое устройство при развальцовке перекрывателя в обсадной колонне, общий вид; на фиг.2 - вид В на фиг.1 (на оправку устройства); на фиг. 3 - сечение А-А на фиг.1; на фиг.4 - сечение Б-Б на фиг.1.

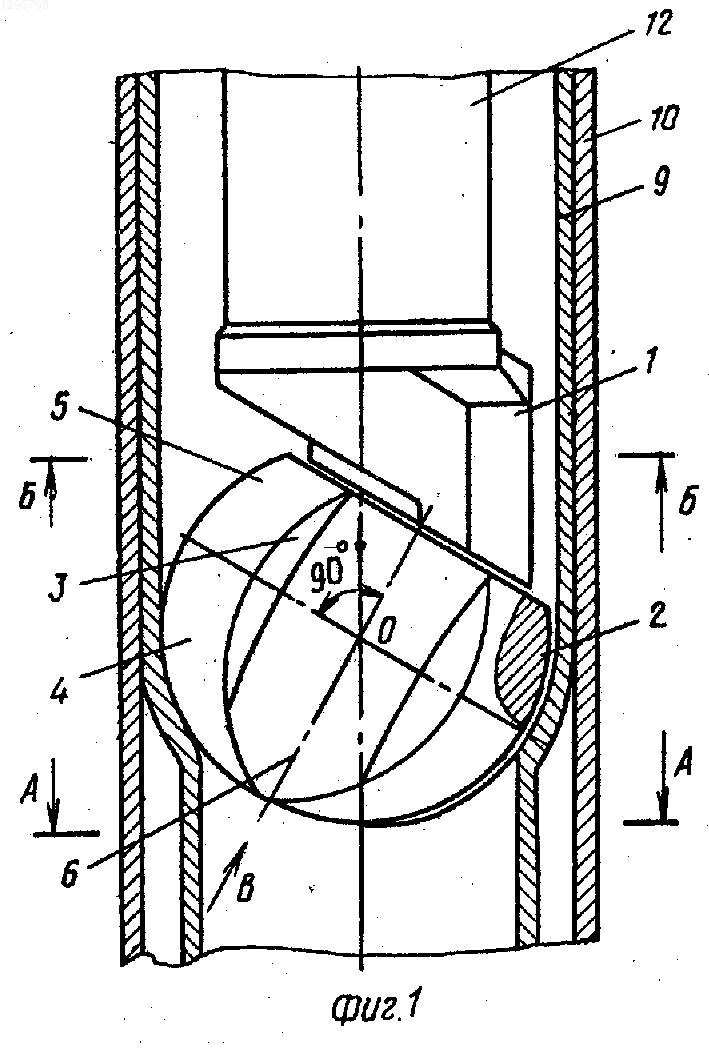

Устройство для развальцовки труб (см.фиг.1) состоит из корпуса 1 и оправки 2. Оправка установлена на наклонной цапфе с помощью двух рядов шарикоподшипников (на фиг.1 не показаны), один из которых является замковым.

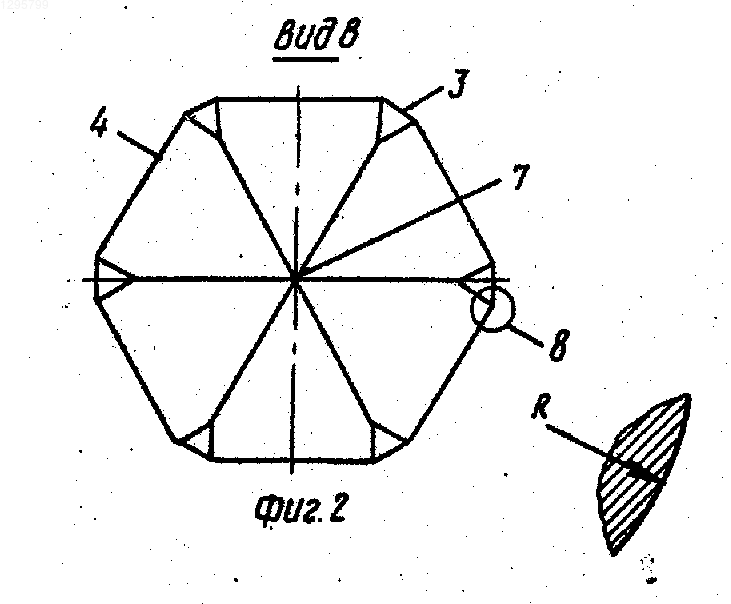

Наружная рабочая поверхность оправки (см.фиг.2) выполнена в виде сопряжения поверхности шара 3 с цилиндрическими поверхностями 4, оси 5 которых расположены в перпендикулярной к продольной оси 6 оправки плоскости (под углом 90о). При этом оси 5 проходят через центр 0 шара, а общая точка 7 пересечения поверхностей 4 расположена на вершине оправки 2.
Плавность сопряжения 8 поверхностей 3 и 4 достигается посредством закругления инструмента (резца) радиусом R при вытачивании оправки на токарном станке.
Возможно несколько вариантов выполнения оправки: а) со смещением осей 5 на некоторое расстояние от оси 6 вальцовки в перпендикулярной к ней плоскости; б) со смещением плоскости, в которой расположены оси 5, ниже центра 0 оправки; в) цилиндрических поверхностей 4 вогнутых (гиперболических) поверхностей вращения.
Устройство работает следующим образом.

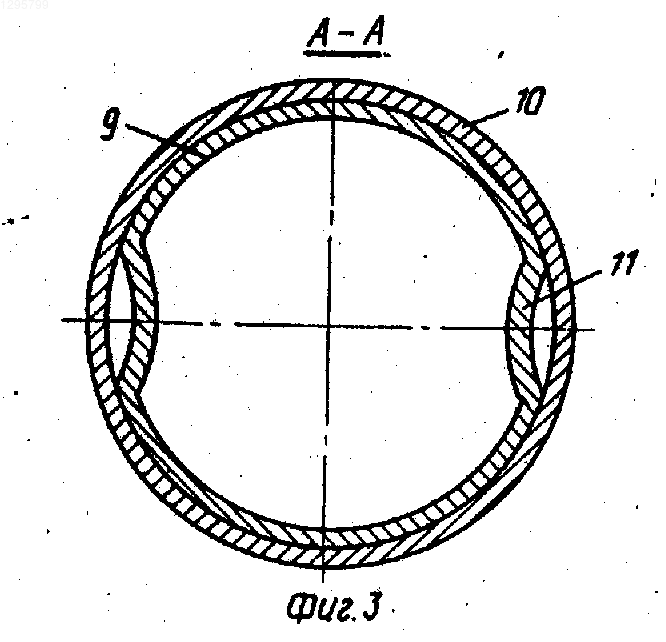

После спуска перекрывателя 9 (см.фиг.1 и 3) в скважину или колонну 10 и выправления его внутренним давлением жидкости по его периметру остаются невыправленные гофры 11 вследствие упругости материала (см.фиг.3). Устройство свинчивают с бурильными трубами 12 и спускают в скважину 10, при этом оправка 2 благодаря обтекаемой форме рабочей поверхности входит внутрь перекрывателя 9 и при вращении бурильных труб 12 выправляет профильный перекрыватель 9, плотно прижимая его к колонне 10 (см.фиг.4). Благодаря форме наружной поверхности оправки, переходов 8 и сегментных ребер (поверхность шара 3) на стенке трубы 9 и гофр 11 создается более высокое удельное давление, значительно снижается трение и уменьшается износ стенок трубы 9, вследствие чего увеличивается скорость и качество развальцовки.
Изобретение относится к области бурения и капитального ремонта нефтяных и газовых скважин и позволяет увеличить скорость и качество развальцовки и упростить технологию изготовления устр-ва. На корпусе 1 устр-ва на наклонной цапфе установлена с возможностью вращения оправка 2. Наружная поверхность оправки 2 образована сопряженными между собой чередующимися участками поверхности шара 3 и боковыми поверхностями 4 цилиндров, оси которых расположены в перпендикулярной к оси оправки 2 плоскости. После спуска перекрывателя (П) 9 в скважину 10 и выправления его внутренним давлением жидкости по его периметру остаются невыправленные гофры. Устр-во свинчивают с бурильными трубами и опускают в скважину 10. При этом оправка 2 благодаря обтекаемой форме рабочей поверхности входит внутрь П 9. При вращении бурильных труб оправка 2 выправляет профильный П 9, плотно прикатывая его к скважине 10. На стенках П 9 и гофр создается более высокое удельное давление, значительно снижается трение и уменьшается износ стенок П 9. 4 ил.
Рисунки
Заявка
3936552/03, 19.07.1985
Татарский государственный научно-исследовательский и проектный институт нефтяной промышленности, Специальное конструкторское бюро по долотам Производственного объединения "Куйбышевбурмаш"
Мелинг К. В, Сафонов Ю. А, Абдрахманов Г. С, Михайлин Ю. Г, Богомолов Р. М, Саломатин В. В, Мухаметшин А. А, Мингазов С. М
МПК / Метки
МПК: B21D 39/14, E21B 29/10
Метки: развальцовки, труб
Опубликовано: 09.02.1995
