Способ отрыва голов железобетонных свай и устройство для его осуществления

1. Способ отрыва голов железобетонных свай по авт. св. N 1236797, отличающийся тем, что, с целью повышения производительности труда, после приложения к свае растягивающего усилия на уровне оголения ее арматуры осуществляют разрушение бетона с одновременным отгибом арматуры путем приложения к свае во взаимно перпендикулярных направлениях обжимающих и растягивающих усилий.
2. Устройство для отрыва голов железобетонных свай по авт. св. N 1236797, отличающееся тем, что, с целью повышения производительности труда, нижняя обойма выполнена с обжимающими колодками, одна пара которых имеет пазы, а другая пластины, установленные в пазах с возможностью перемещения, причем поверхности пластин, соприкасающиеся со сваей, имеют шероховатость, а поверхности, соприкасающиеся с обжимной колодкой, антифрикционное покрытие.

Изобретение относится к строительной технике, а именно к механизмам для свайных работ, и предназначено для отрыва, оголения арматуры железобетонных свай.
Цель изобретения повышение производительности труда.

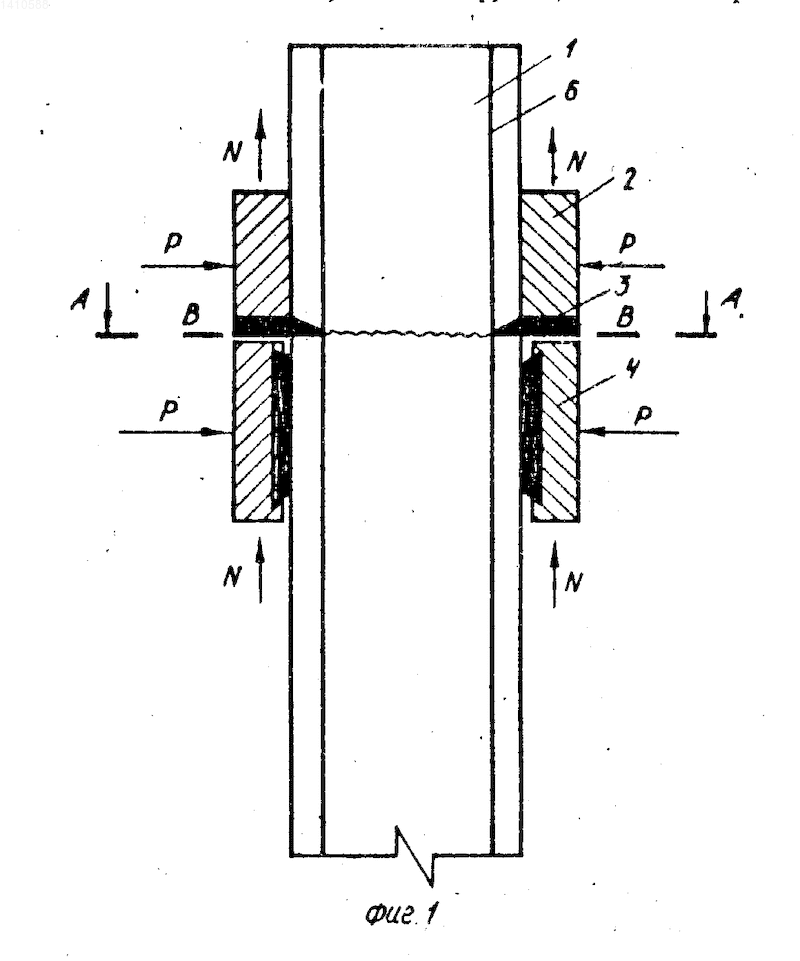

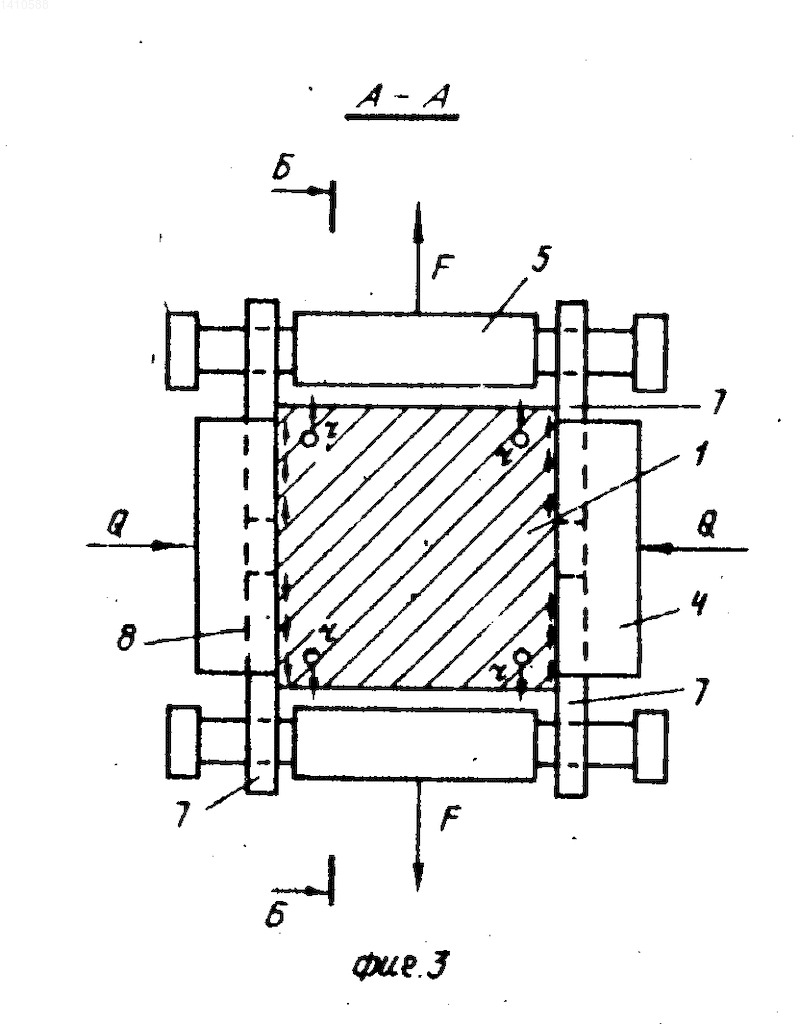

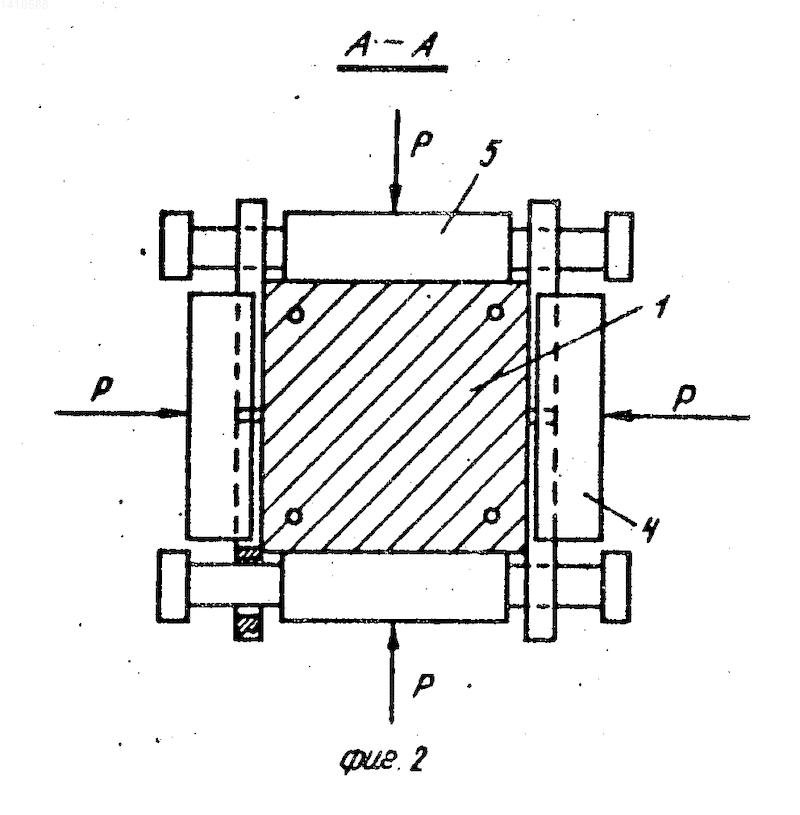

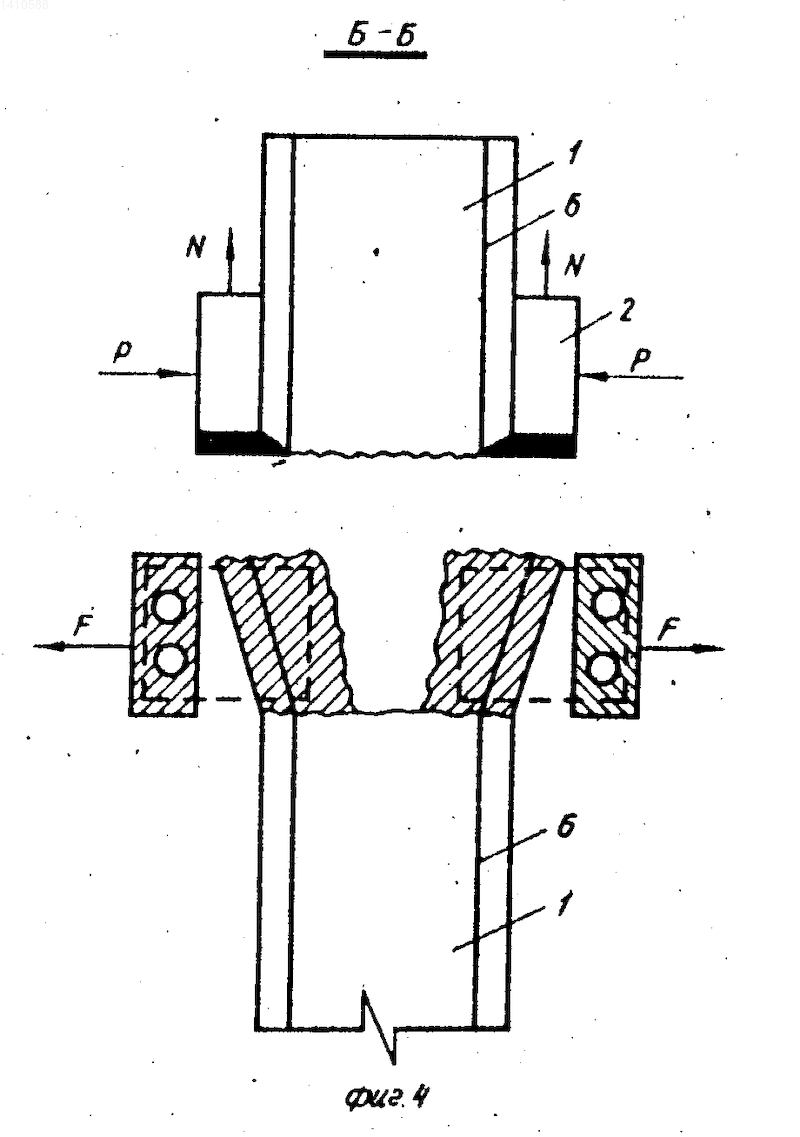

На фиг. 1 показан момент обжатия сваи фрикционными колодками выше и ниже сечения разрыва; на фиг. 2 разрез А-А на фиг. 1 (в момент всестороннего обжима сваи); на фиг. 3 разрез А-А на фиг. 1 (в момент приложения нормальных сжимающих и касательных растягивающих усилий); на фиг. 4 разрез Б-Б на фиг. 3 (в момент оголения и отгиба арматуры).
Способ отрыва голов свай осуществляют следующим образом.
Сваю 1 обжимают выше сечения разрыва двумя парами колодок 2 сжатия с концентраторами 3 напряжений, расположенными в плоскости отрыва, силами Р. Под сечением отрыва вплотную к нему сваю 1 обжимают парой колодок сжатия-растяжения силами Р. К колодкам 2, 4 и 5 прикладывают разрывное усилие N, приводящее к разрыву арматуры 6 в свае 1. Затем к колодкам 4 прикладывают дополнительное сжимающее усилие Q с одновременным приложением к колодкам 5 растягивающего усилия F. Колодки 5, перемещаясь, тянут за собой пластины 7, создавая равнонаправленные усилия .. Совокупное воздействие сжимающих и касательных напряжений приводит к разрушению бетона сваи 1 и отгибу арматуры 6.
Устройство для осуществления способа содержит две пары колодок 2 сжатия с концентраторами 3 напряжений, размещенных в верхней обойме (на чертежах не показано), и одну пару колодок 4 сжатия и пару колодок 5 сжатия-растяжения, размещенных в нижней обойме. Пара обжимающих колодок 4, размещенных в нижней раме, снабжена горизонтальными пазами 8, в которые установлены пластины 7 с возможностью свободного перемещения. Пластины 7 в свою очередь соединены шпильками с колодками 5 сжатия-растяжения и имеют возможность свободного перемещения вдоль шпилек.
Устройство работает следующим образом.
Согласно заданным в проекте отметкам определяют и размечают на выступающей над грунтом части сваи 1 линию отрыва В-В. После этого на свае монтируют устройство таким образом, чтобы концентраторы 3 напряжений совпали с линией отрыва А-А. С помощью горизонтально расположенных гидроцилиндров (на чертежах не показано) производят обжим сваи колодками 2, 4 и 5 с силой Р. При этом концентраторы 3 производят подрезку сваи по линиям В-В. Затем перпендикулярно обжимающему усилию с помощью вертикально установленных гидроцилиндров (на чертежах не показано) прикладывают к свае 1 через колодки 2, 4, 5 растягивающее усилие N, которое приводит к разрыву сваи. Далее к колодкам 4 прикладывают дополнительное горизонтальное обжимающее усилие Q с одновременным приложением к колодкам 5 растягивающего усилия F. Колодки 5, перемещаясь под действием силы F в направлении от сваи 1, приводят в движение пластины 7, установленные в пазах колодок 4, и тем самым создают на боковой поверхности сваи 1 разнонаправленные касательные усилия ..
Совместное воздействие нормальных сжимающих усилий Q и касательных усилий приводит к разрушению бетона сваи 1 в зоне оголения арматуры 6 и к ее отгибу.
Изобретение позволит повысить производительность труда путем свободного совмещения операций отрыва, оголения и отгиба арматуры в один цикл.
Изобретение относится к строительной технике, а именно к механизмам для свайных работ. Цель изобретения - повышение производительности труда. Способ включает обжатие сваи по всему ее периметру в двух уровнях выше и ниже линии разрыва с одновременным созданием концентрации напряжения по линии разрыва, а разрыв осуществляют путем приложения разрывного усилия, направленного по оси сваи. На уровне оголения арматуры осуществляют разрушение бетона с одновременным отгибом арматуры путем приложения к свае во взаимно перпендикулярных направлениях обжимающих и растягивающих усилий. Устройство для отрыва содержит две пары обойм, причем на нижней из них пара обжимных колодок 4 имеет пазы, а другая пара колодок 5 - пластины 7, установленные подвижно в пазах. Совместное воздействие сжимающих усилий и разрывных усилий приводит к разрушению бетона сваи в зоне оголения арматуры 6 и к ее отгибу. 4 ил.
