Способ последовательной штамповки
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. СПОСОБ ПОСЛЕДОВАТЕЛЬНОЙ ШТАМПОВКИ, при котором производят шаговую обрезку по меньшей мере одной боковой кромки материала и подают метериал между направляющими планками на шаг до упора в необрезанную часть кромки, отличающийся тем, что, с целью улучщения качества изделий за счет повышения точности фиксации материала, на вновь полученной боковой кромке выполняют выступ и вводят материал между направляющими планками с натягом.
2. Способ по п.1, отличающийся тем, что, с целью уменьшения жесткости выступа, в материале в зоне расположения выступа пробивают отверстия.
3.Способ по пп.1 и 2, отличающийся тем, что после выполнения переходов, требующих точной фиксации, уменьшают величину выступа в направлении, перпендикулярном направлению подачи материала.
Описание
Цель изобретения - повышение надежности фиксации материала за счет беззазорного направления его в штампе.

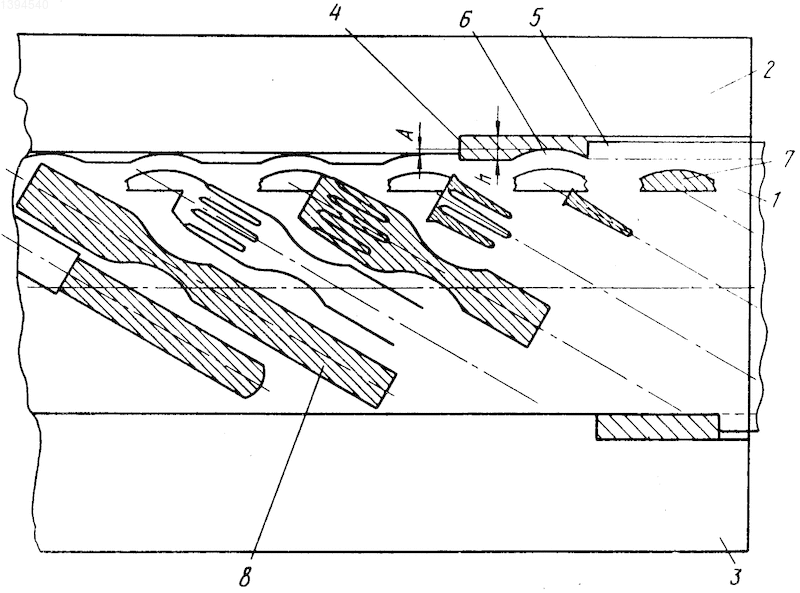

На чертеже показан раскрой материала с технологическими переходами.
Способ осуществляют следующим образом.
Полоса (или лента) 1 подается по направляющим планкам 2 и 3 к шаговому ножу 4, который одновременно с обрезкой кромки 5 образует выступ 6, а на предыдущей позиции в зоне выступа 6 пробивается отверстие 7 для снижения жесткости выступа 6. На всех последующих позициях, требующих точной фиксации, выступ 6 создает натяг (или беззазорное перемещение) полосы 1 в планках 2 и 3. На одной из последних позиций после выполнения переходов, требующих точной фиксации, выступ 6 деформируется инструментом 8, служащим для выполнения основного перехода, и отодвигается от планки 2, исключая натяг ленты в направляющих планках на следующих позициях.
Внедрение изобретения позволит повысить надежность фиксации материала в штампе.
Изобретение относится к обработке металлов давлением, в частности к способам обработки листового материала. Цель изобретения - повышение надежности фиксации материала за счет беззазорного направления его в штампе. Для этого при обрезке боковой кромки материала 1 шаговым ножом 4 получают выступ 6, обеспечивающий натяг между материалом 1 и планками 2 и 3 при перемещении. После выполнения выступом 6 своих функций его деформируют на одном из последних переходов для исключения натяга. 2 з.п.ф-лы, 1 ил.
Рисунки
Заявка
4070891/27, 02.06.1986
Алленов В. Н, Шкуров В. М, Ковальков М. И
МПК / Метки
МПК: B21D 28/04
Метки: последовательной, штамповки
Опубликовано: 30.06.1994
