Контейнер для плодов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1389183
Автор: Спорыш
Формула
1. КОНТЕЙНЕР ДЛЯ ПЛОДОВ, содержащий цилиндрический корпус на ножках с перфорированным днищем и наклонными грузонесущими полками, установленными под углом естественного откоса, отличающийся тем, что, с целью упрощения конструкции и расширения технологических возможностей, грузонесущие полки выполнены в виде установленных с зазором относительно стенок корпуса на смонтированной в центре корпуса стойке дисков, разделенных между собой втулками и имеющих на боковой поверхности не менее трех равномерно расположенных по окружности выступов, при этом в верхней части стойки установлен фиксатор дисков.
2. Контейнер по п.1, отличающийся тем, что на корпусе контейнера закреплены строповочные элементы и цапфы, причем строповочные элементы расположены выше, а цапфы ниже центра тяжести контейнера.
Описание
Цель изобретения упрощение конструкции и расширение возможности ее применения.
Цель достигается тем, что грузонесущие полки выполнены в виде дисков, устанавливаемых на закрепленной в центре корпуса стойке, а на краях дисков имеется не менее трех упоров, расположенных равномерно по окружности с возможностью их контактирования со стенками корпуса и свободного прохода плодов между стенками корпуса и кромками грузонесущих полок, а между грузонесущими полками установлены на стойке втулки, определяющие расстояние между полками.

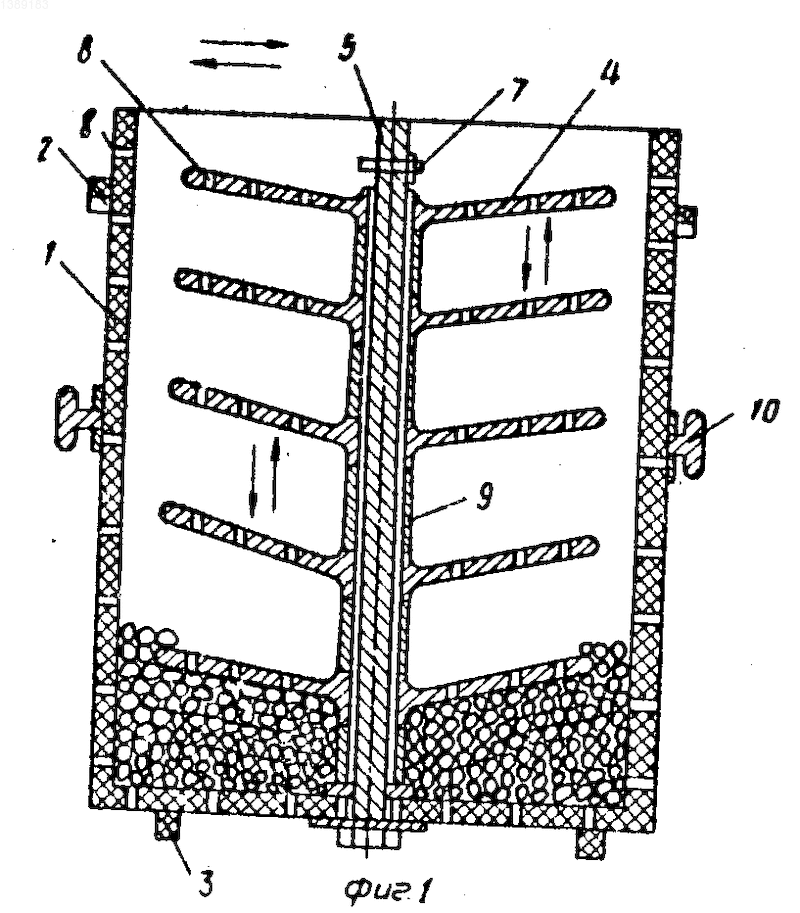

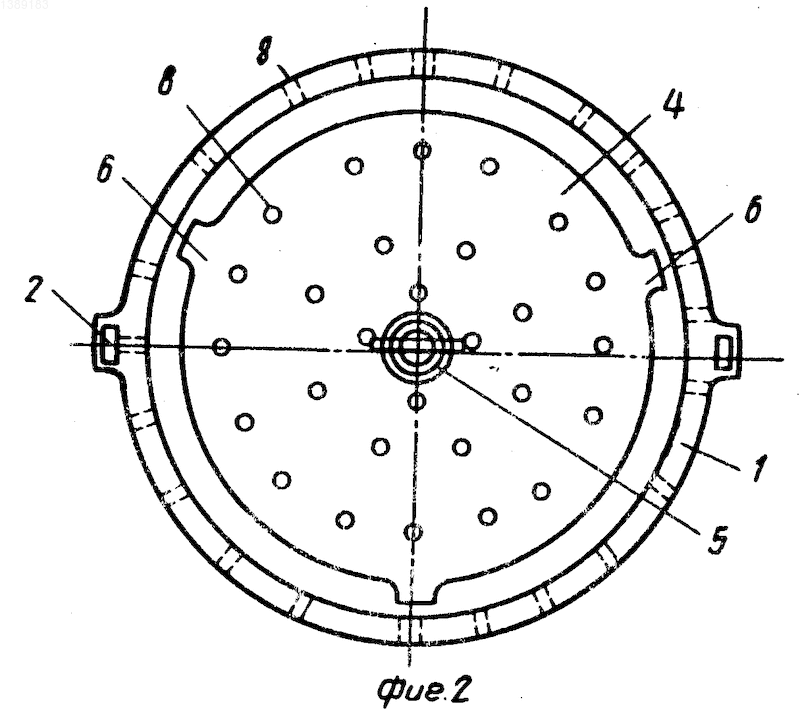

На фиг.1 изображен контейнер, разрез; на фиг.2 то же, вид сверху.
Контейнер для плодов состоит из цилиндрического корпуса 1 с днищем строповочных элементов 2, ножек 3, съемных грузонесущих полок 4, выполненных в виде дисков, устанавливаемых на смонтированной в центре корпуса стойке 5, причем на боковой поверхности дисков выполнено не менее 3 равномерно расположенных по окружности выступов 6 с возможностью их контактирования со стенками корпуса и свободного прохода плодов между стенками корпуса и грузонесущими полками 4. Hа верхней части стойки 5 устанавливается фиксатор 7 для закрепления дисков при механизированной разгрузке контейнера. Корпус 1 и грузонесущие полки 4 имеют вентиляционные отверстия 8. Между грузонесущими полками 4 на стойке 5 установлены втулки 9, определяющие расстояние между полками. На корпусе 1 ниже центра тяжести контейнера имеются две цапфы 10, предназначенные для переворачивания контейнера при механизированной разгрузке.
При загрузке контейнера в зависимости от вида и размера плодов подбирают полки 4 и втулки 9. Загрузку производят одним из двух способов: или укладывая вручную плоды на каждую полку, поочередно устанавливая полки 4 и втулки 9, или установив сразу все полки, насыпав плоды сверху и покачивая за верх корпуса. При этом плоды проходят в зазоры между полками 4 и стенками и заполняют все зазоры между полками за счет установки полок под углом естественного скоса.
Выгрузку плодов производят также одним из двух способов: или вручную, при этом поочередно снимают освободившиеся полки и втулки, или устанавливают фиксатор 7 и с помощью цапф 10 и грузоподъемных элементов 2 переворачивают контейнеp и высыпают плоды.
При необходимости использования контейнера для крупных плодов можно убрать полки 4, втулки 9 и стойку 5.
Изобретение относится к таре и упаковке и может использоваться для транспортировки и хранения плодов. Целью изобретения является упрощение конструкции и расширение возможности применения. Для этого грузонесущие полки 4 выполнены съемными в виде дисков и устанавливаются на закрепленной в центре корпуса 1 съемной стойке 5, причем края полок выполнены не менее чем с тремя выступами, расположенными равномерно по окружности с возможностью их контактирования со стенками корпуса и свободного прохода плодов между стенками корпуса и полками, а между грузонесущими полками на стойке установлены втулки 9, определяющие расстояние между полками; на корпусе контейнера закреплены строповочные элементы 2 и цапфы 10, причем строповочные элементы расположены выше, а цапфы ниже центра тяжести контейнера. Изобретение позволяет упростить конструкцию контейнера для плодов, сократить время на изготовление контейнера, расширить возможность применения. 1 з.п.ф-лы, 2 ил.
Рисунки
Заявка
4124764/13, 26.09.1986
Спорыш М. Ф
МПК / Метки
МПК: B65D 85/34
Опубликовано: 10.09.1995
