Регулирующий лабиринтно-винтовой нагнетатель ю. д. погуляева и а. д. погуляева

Регулируемый лабиринтно-винтовой нагнетатель, содержащий корпус с подводящим каналом, в котором установлен регулятор расхода перекачиваемой среды, размещенный в корпусе кольцевой статор с аксиальными пазами, в каждом из которых установлен регулятор рабочего объема паза, и установленный на валу ротор с винтовыми пазами, отличающийся тем, что, с целью расширения функциональных возможностей, он снабжен управляющим диском с двумя группами выступов, установленным на валу, при этом регулятор расхода перекачиваемой среды и регуляторы рабочего объема пазов установлены с возможностью взаимодействия соответственно с первой и второй группой выступов, причем каждый регулятор рабочего объема паза установлен параллельно оси нагнетателя и выполнен в виде поршня со штоком, подпружиненным относительно корпуса и установленным подвижно относительно поршня, последний подпружинен относительно штока и установлен в пазу статора.

Изобретение относится к области гидромашиностроения и может быть использовано для получения импульсного режима нагнетания сред.
Целью изобретения является расширение функциональных возможностей нагнетателя.

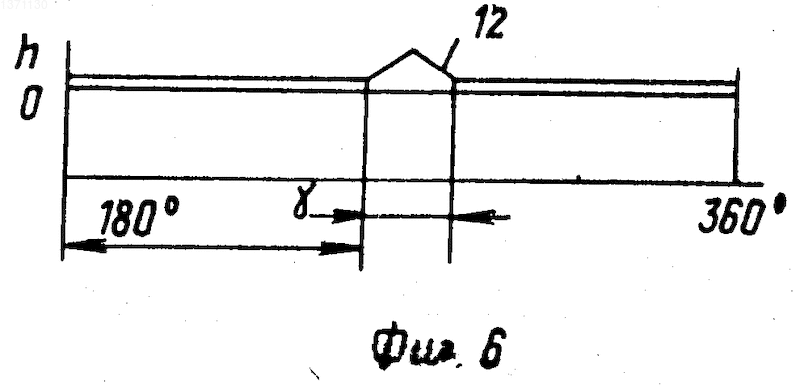

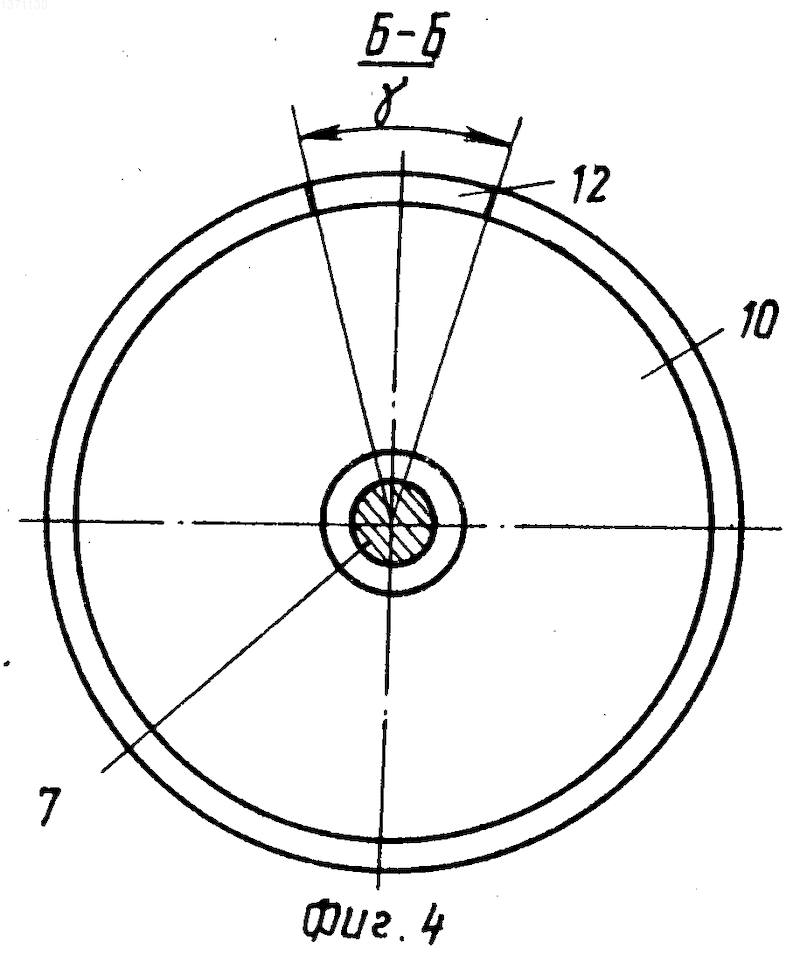

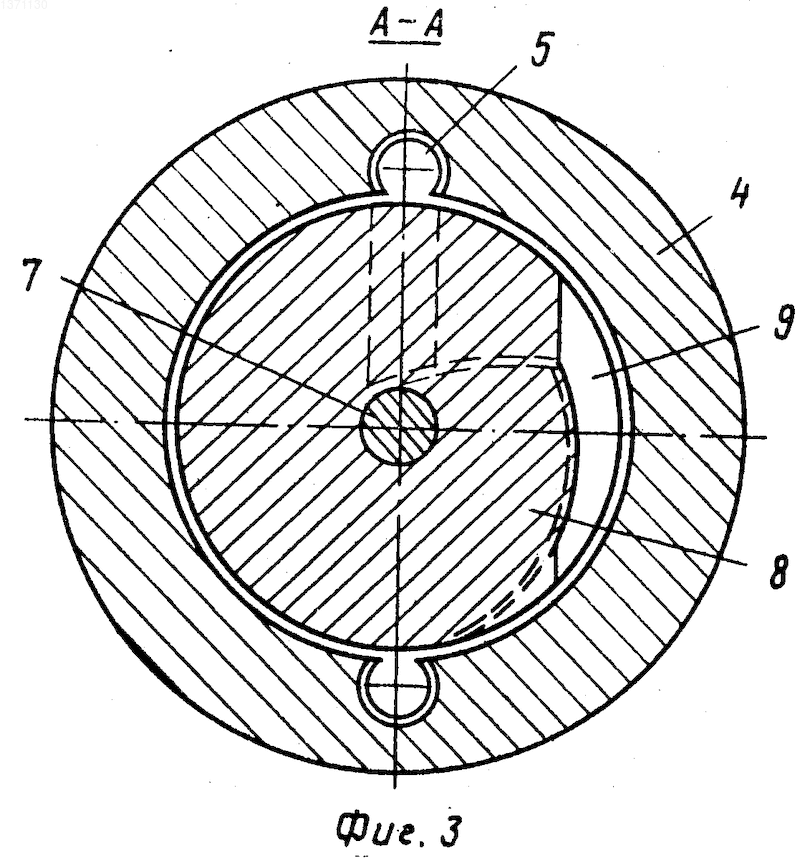

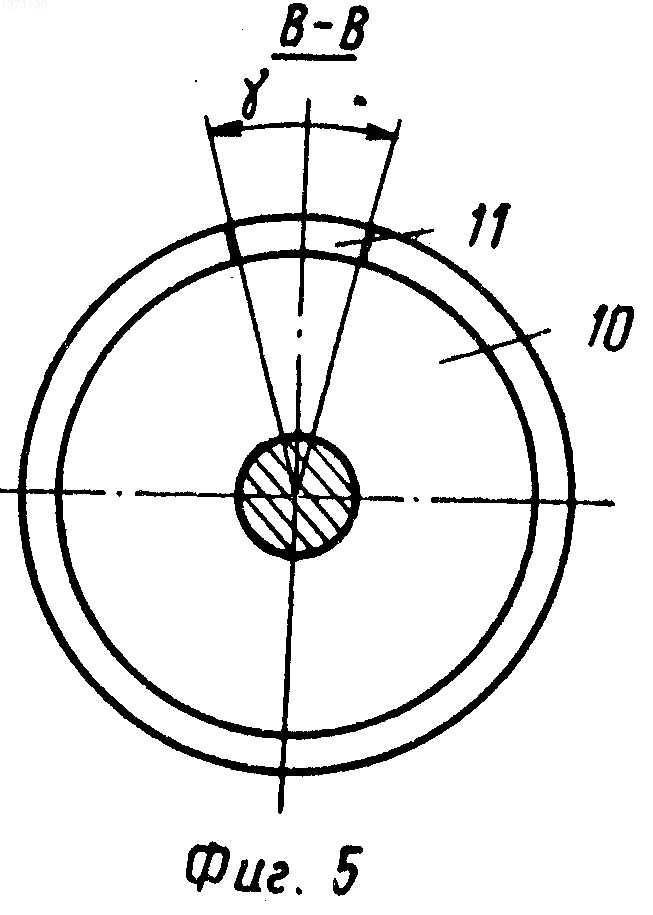

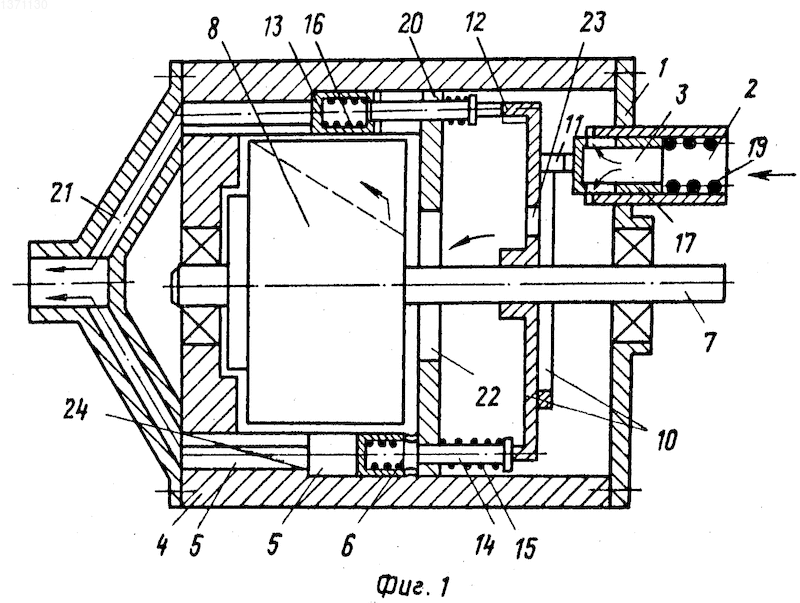

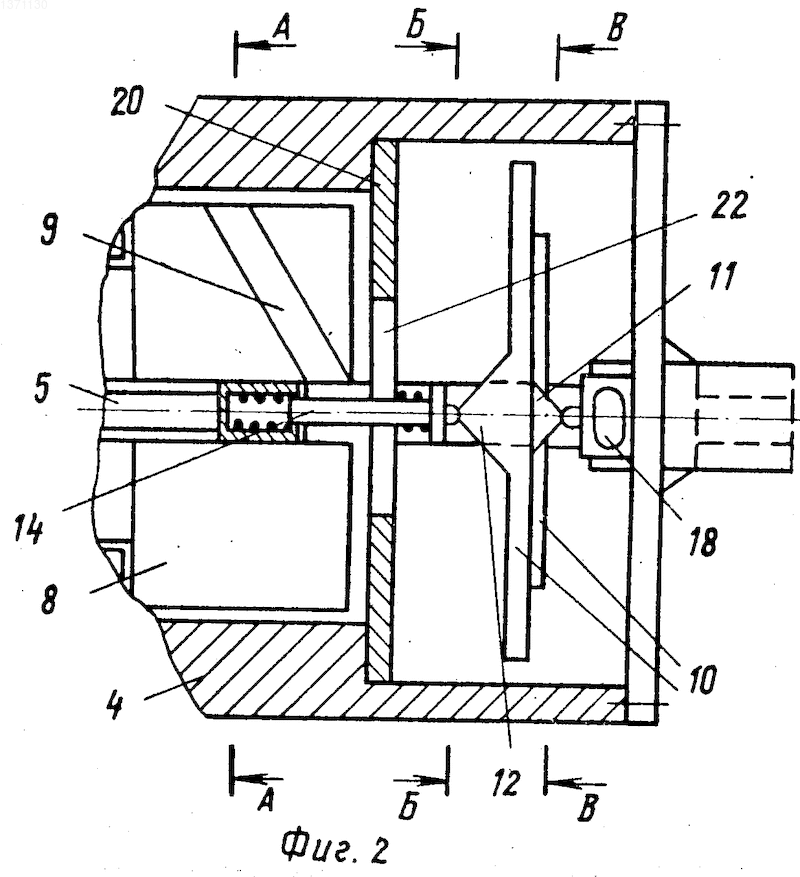

На фиг. 1 показан описываемый нагнетатель, продольный разрез; на фиг. 2 то же, вид сверху с частичным поперечным разрезом; на фиг. 3 сечение А-А на фиг. 2; фиг. 4 сечение Б-Б на фиг. 2; на фиг. 5 сечение В-В на фиг. 2; на фиг. 6 развертка поверхности управляющего диска.
Регулируемый лабиринтно-винтовой нагнетатель содержит корпус 1 с подводящим каналом 2, в котором установлен регулятор 3 расхода перекачиваемой среды, размещенный в корпусе 1 кольцевой статор 4 с аксиальными пазами 5, в каждом из которых установлен регулятор 6 рабочего объема паза, и установленный на валу 7 ротор 8 с винтовыми пазами 9. Нагнетатель снабжен управляющим диском 10 с двумя группами выступов 11 и 12, установленным на валу 7. Регулятор 3 расхода перекачиваемой среды и регуляторы 6 рабочего объема пазов установлены с возможностью взаимодействия соответственно с первой и второй группой выступов 11 и 12. Каждый регулятор 6 рабочего объема паза 5 установлен параллельно продольной оси нагнетателя и выполнен в виде поршня 13 со штоком 14, подпружиненным посредством пружины 15 относительно корпуса 1 и установленным подвижно относительно поршня 13. Последний подпружинен с помощью пружины 16 относительно штока 14 и установлен подвижно в пазу 5 статора 4.
Регулятор 3 расхода может включать впускной клапан 17 с входными отверстиями 18 на его поверхности, взаимодействующий с пружиной 19, расположенной в подводящем канале 2. Корпус 1 может быть снабжен упорным кольцом 20, в котором зафиксированы пружины 15 штоков 14. Для отвода нагнетаемой среды служат напорные каналы 21 в корпусе 1. В упорном кольце 20 и управляющем диске 10 выполнены проходные отверстия 22 и 23 для подвода среды к ротору 8. В пазу 5 статора 4 может быть расположен выступ 24 для ограничения перемещения поршня 13.
Регулируемый лабиринтно-винтовой нагнетатель работает следующим образом.
При вращении ротора 8 среда поступает через подводящий канал 2 в винтовые пазы 9, а из них в аксиальные пазы 5 статора 4 и через напорные каналы 21 в корпусе 1 отводится потребителю. Одновременно при вращении вала 7 вращается установленный на последнем управляющий диск 10. Первая группа выступов 11 взаимодействует с впускным клапаном 17, при перемещении которого перекрываются входные отверстия 18 и подача среды через подводящий канал 2 к ротору 8 прекращается. После того, как очередной выступ 11 первой группы выходит из контакта с впускным клапаном 17, пружина 19 возвращает последний в начальное положение и подвод среды к ротору 8 возобновляется.
Аналогичным образом каждый из выступов 12 второй группы взаимодействует с штоком 14 регулятора 6 рабочего объема пазов 5. Когда выступ 12 входит во взаимодействие с штоком 14, последний перемещается, толкая при этом через пружину 16 поршень 13 в направлении напорных каналов 21, уменьшая тем самым объем паза 5 и выталкивая находящуюся в последнем среду под повышенным давлением в каналы 21. При увеличении противодавления на выходе нагнетателя усилие, действующее на днище поршня 13 с наружной стороны, увеличивается и последний, преодолевая сопротивление пружины 16, перемещается в сторону управляющего диска 10. После выхода очередного выступа 12 второй группы из контакта с штоком 14 пружина 15 возвращает его в исходное положение.
Подбирая определенным образом количество выступов 11 и 12, угол , определяющий ширину выступа, и взаимное расположение выступов первой и второй групп, а также варьируя жесткость пружин 15 и 16, можно обеспечить требуемую зависимость между изменениями давления и расхода серы на выходе нагнетателя. Управляющие диски 10 могут выполняться сменными, что позволяет регулировать указанную зависимость в нужных пределах и упростить ремонт. В итоге расширяются функциональные возможности нагнетателя.
Изобретение м.б. использовано для получения импульсного режима нагнетания сред. Цель изобретения расширение функциональных возможностей нагнетателя. Для этого на валу 7 устанавливается управляющий диск 10 с двумя группами выступов (В) 11 и 12. При этом регулятор расхода связан с В 11, а регуляторы рабочего объема пазов с В 12. Каждый регулятор рабочего объема паза установлен параллельно оси нагнетателя и выполнен в виде поршня 13 со штоком 14, подпружиненным относительно корпуса пружиной 15. Подбором количества, угла, определяющего ширину В, и взаимного расположения В 11 и 12, а также изменением жесткости пружин 15 и 16 обеспечивается требуемая зависимость между изменениями давления и расхода среды на выходе нагнетателя. Управляющие диски м.б. сменными, что упрощает ремонт. 6 ил.
