Устройство для регистрации изменения визуальной обстановки
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
УСТРОЙСТВО ДЛЯ РЕГИСТРАЦИИ ИЗМЕНЕНИЯ ВИЗУАЛЬНОЙ ОБСТАНОВКИ, содержащее дифференцирующий блок, индикатор и реле, контакты которого включены в цепь питания индикатора, отличающееся тем, что, с целью повышения точности регистрации, в него введены последовательно соединенные телекамера, видеоусилитель, дифференцирующий блок, первый автоматический регулятор усиления, два интегродифференциальных усилителя и второй автоматический регулятор усиления, выход которого соединен с входом реле, а выход телекамеры соединен с входом телевизионного приемника.
Описание
Цель изобретения - повышение точности регистрации при изменении визуальной обстановки за счет регистрации изменения визуальной обстановки с высокой разрешающей способностью в любой точке зоны наблюдения.

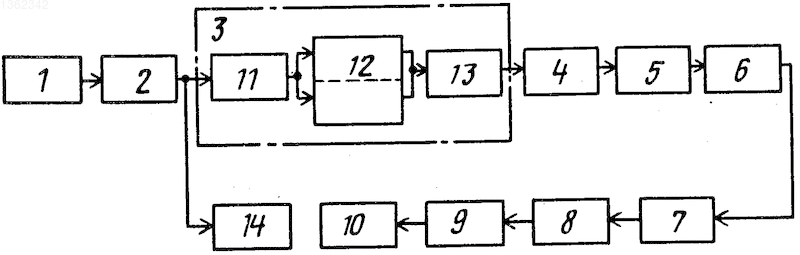

На чертеже представлена структурная схема предлагаемого устройства.
В устройстве для регистрации изменения визуальной обстановки объект 1 контроля оптически соединен с телекамерой 2, выход которой через последовательно соединенные видеоусилитель 3, дифференцирующий блок 4, первый автоматический регулятор 5 усиления (АPУ), первый 6 и второй 7 интегродифференцирующие усилители, второй АPУ 8, реле 9, соединен с индикатором 10. Видеоусилитель 3 содержит последовательно включенные предварительный усилитель 11, двухтактный усилитель 12, выходной усилитель 13. При этом вход предварительного усилителя 11 является входом видеоусилителя 3, а выход выходного усилителя 13 - выходом того же видеоусилителя 3. Выход телекамеры 2 дополнительно соединен с входом телевизионного приемника 14 (телевизор).
Устройство работает следующим образом.
В исходном положении, если телевизионное изображение объекта 1 контроля не изменяется, то видеосигнал поступает на телевизор 14 и на вход видеоусилителя 3.
Усиленный видеосигнал с выхода видеоусилителя 3 поступает через дифференцирующий блок 4 на вход АРУ 5.
Выходной сигнал АPУ 5 поступает на вход двухкаскадного интегродифференцирующего усилителя (6 и 7), после чего сигнал поступает на вход второго АPУ 8, выход которого подключен к входу реле 9.
Постоянные времени всех каскадов интегрирования, дифференцирования и коэффициенты обратных связей АPУ 5 и 8 выбраны так, что при изменении освещенности объекта 1 контроля в самом широком диапазоне изменение видеосигнала за каждый полурастр (полукадр) не вызывает срабатывания реле 9, если визуальная обстановка на этом объекте 1 контроля не изменилась. Предполагается, что постоянная времени изменения освещенности объекта 1 во много раз больше постоянной времени интегрирующих контуров данного устройства, которые обеспечивают такое количество сглаживания, что при максимальной контрастности освещаемого объекта 1 срабатывание реле 9 не происходит.
В момент изменения визуальной обстановки в сохраняемом объекте 1 сразу не изменяется форма видеосигнала на выходы телекамеры 2. Это изменение фиксируется с постоянной времени запаздывания, равной времени движения электронного луча по экрану телевизора за один полурастр (полукадр), что является пренебрежимо малой величиной для целей охраны и обороны объекта 1 и составляет
1/25 с. Фиксирование изменения видеосигнала реализуется с помощью реле 9. При срабатывании реле 9 его контакты, установленные в индикаторе 10, включают индикаторное устройство, например, светового действия, которое привлекает внимание оператора (наблюдателя) для более детального просмотра с помощью телевизора 14 охраняемого объекта 1.Изобретение повышает точность регистрации изменения визуальной обстановки за счет инвариантности к условиям изменяющейся общей освещенности объекта контроля.
Изобретение относится к автоматизированным телевизионным системам охранной сигнализации и контроля. Устройство содержит телекамеру 2, видеоусилитель 3, дифференцирующий блок 4, автоматические регуляторы 5,8 усиления, интегродиференцирующие усилители (У) 6, 7, реле 9, индикатор 10. В видеоусилитель 3 входит двухтактный У 12, предварительный У 11 и выходной У 13. Изобретение повышает точность регистрации при изменении визуальной обстановки за счет регистрации изменения с высокой разрешающей способностью в любой точке зоны наблюдения. 1 ил.
Рисунки
Заявка
3897015/21, 21.05.1985
Хохлов В. Ф, Борисов Е. М, Кочетов А. С, Гришин А. И
МПК / Метки
МПК: C01D 5/12, H01H 47/24
Метки: визуальной, изменения, обстановки, регистрации
Опубликовано: 15.10.1994
