Вальцовка для труб
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1359988
Авторы: Абдрахманов, Асфандияров, Баландин, Зайнуллин, Мелинг, Мингазов, Михайлова, Мухаметшин, Паршин, Пузанов, Филиппов, Юнышев
Формула
1. Вальцовка для труб, содержащая установленные на опорных плоскостях корпуса на осях вальцующие элементы, отличающаяся тем, что, с целью повышения производительности и качества развальцовки, опорные плоскости корпуса выполнены под углом к его оси и образуют усеченную пирамиду с вершиной, лежащей на этой оси со стороны задней части вальцовки.
2. Вальцовка по п.1, отличающаяся тем, что вальцующие элементы выполнены в виде усеченных сегментов шара.
Описание
Целью изобретения является повышение производительности и качества развальцовки.

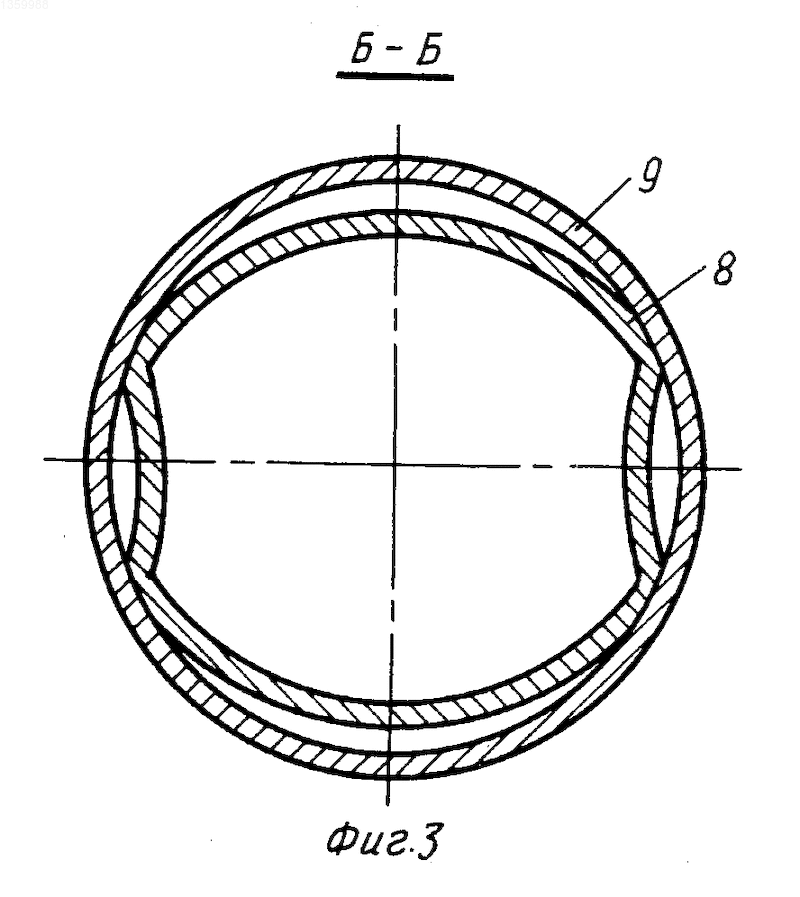

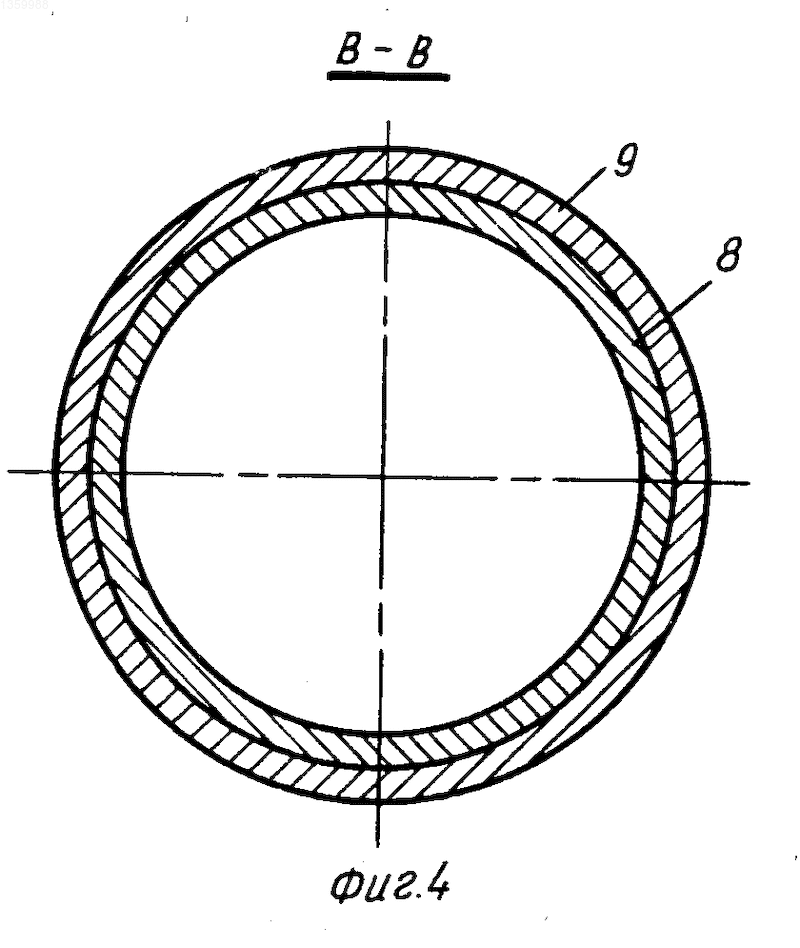

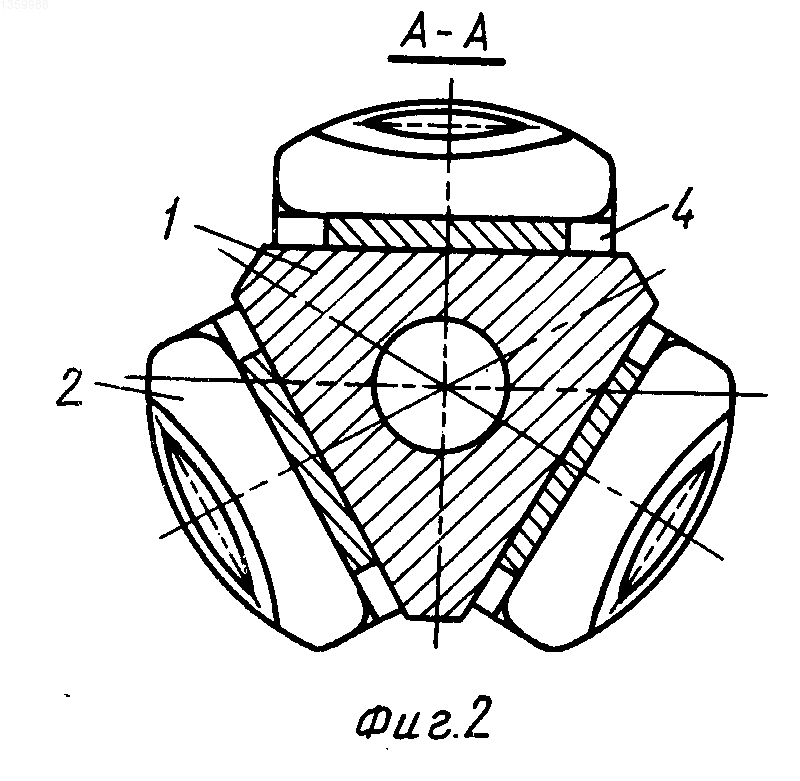

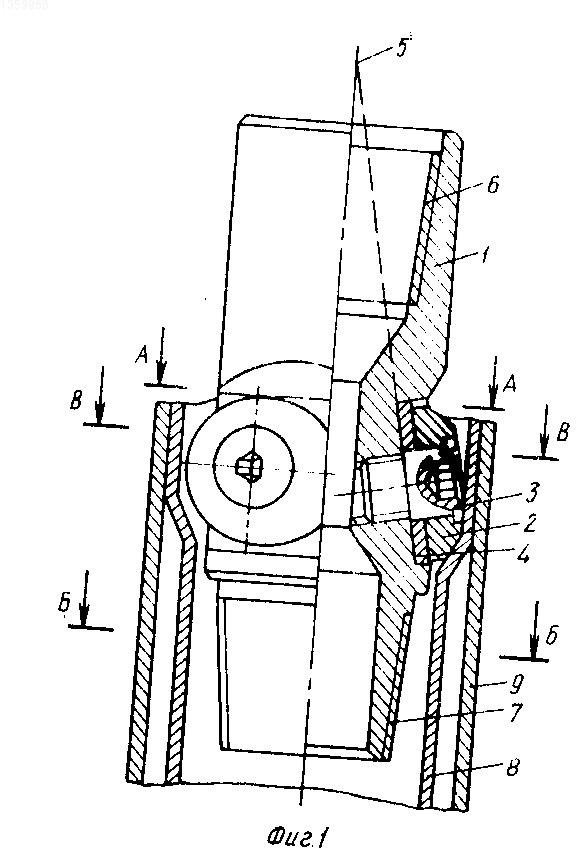

На фиг. 1 представлено предлагаемое устройство в разрезе; на фиг.2 - сечение А-А на фиг.1; на фиг.3 сечение Б-Б на фиг.1 (скважина с установленным профильным перекрывателем до развальцовки); на фиг.4 сечение В-В на фиг. 1 (скважина после развальцовки перекрывателя).
Вальцовка содержит корпус 1, вальцующие элементы 2, установленные на осях 3. На корпусе 1 для установки вальцующих элементов 2 выполнены опорные плоскости 4 под углом к геометрической оси вальцовки, образующие усеченную пирамиду, вершина 5 которой находится на геометрической оси вальцовки в противоположной стороне по отношению к направлению вальцевания. Вальцующие элементы 2 выполнены в виде усеченных сегментов шара. На концевых участках корпуса 1 выполнены присоединительные резьбы 6 и 7.
Устройство работает следующим образом.
Вальцовку опускают на колонне бурильных труб в скважину, где напротив зоны поглощения или ремонтируемого участка обсадной колонны установлен профильный перекрыватель, который имеет невыправленные участки гофров из-за упругости материала. Достигнув верхнего конца перекрывателя, вальцовка, благодаря выполнению вальцующих элементов обтекаемыми в виде усеченных сегментов шара, частично входит во внутрь перекрывателя 8. Вращением и перемещением в скважине колонны бурильных труб устройство получает вращение и осевую подачу и выправляет невыправленные участки, плотно прикатывая перекрыватель 8 к стенкам скважины или колонны 9.
Благодаря выполнению корпуса с наклонными опорными плоскостями для вальцующих элементов, а последних в виде усеченных сегментов, стало возможным при относительно небольших размерах вальцующих элементов улучшить обтекаемость формы и заход в перекрыватель, уменьшить площадь контакта, снизить проскальзывание рабочей поверхности вальцовки относительно стенок перекрывателя, повысить удельное давление и снизить трение в контактной зоне, как следствие уменьшить износ стенок трубы. В результате, как показали стендовые испытания опытных моделей вальцовки, производительность вальцевания увеличилась и повысилось качество развальцовки за счет уменьшения съема металла со стенок перекрывателя и более плотного прилегания металла к стенкам скважины. Кроме того, упрощается конструкция и улучшается технологичность изготовления вальцовок, что позволяет снизить затраты на их производство. Устройство может использоваться многократно с применением сменных вальцующих элементов, что снижает эксплуатационные затраты.
Изобретение относится к области раздачи труб роликами и предназначено, в частности, для развальцовки профильных перекрывателей, установленных в скважине. Цель изобретения - повышение производительности и качества развальцовки профильных перекрывателей. Вальцующие элементы выполнены в виде усеченных сегментов шара, установленных на осях. Они опираются на плоскости корпуса, которые образуют пирамиду с вершиной, лежащей на оси корпуса со стороны задней части вальцовки. Вальцовку опускают на колонне бурильных труб в скважины, где она, обкатываясь по внутренней поверхности перекрывателя, правит его и раздает до плотного прилегания к стенкам скважины. 1 з.п. ф-лы, 4 ил.
Рисунки
Заявка
4056070/27, 15.04.1986
Татарский государственный научно-исследовательский и проектный институт нефтяной промышленности
Абдрахманов Г. С, Мелинг К. В, Мингазов И. Ф, Зайнуллин А. Г, Мухаметшин А. А, Филиппов В. П, Асфандияров Х. А, Михайлова Т. А, Паршин В. С, Юнышев Л. В, Пузанов А. А, Баландин А. П
МПК / Метки
МПК: B21D 41/02
Опубликовано: 20.11.1996
