Устройство для пастирования решеток электродов электрического аккумулятора
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
УСТРОЙСТВО ДЛЯ ПАСТИРОВАНИЯ РЕШЕТОК ЭЛЕКТРОДОВ ЭЛЕКТРИЧЕСКОГО АККУМУЛЯТОРА, содержащее бункер с лопастью и вмазывающим элементом, имеющим полость, и транспортитрующий механизм, отличающееся тем, что, с целью уменьшения брака, вмазывающий элемент выполнен в виде полого цилиндра со сквозными пазами по его длине, внутри которого размещена лопасть, а каждый сектор, образованный пазами цилиндра, выполнен с наружной фаской.
Описание
Целью изобретения является уменьшение брака.

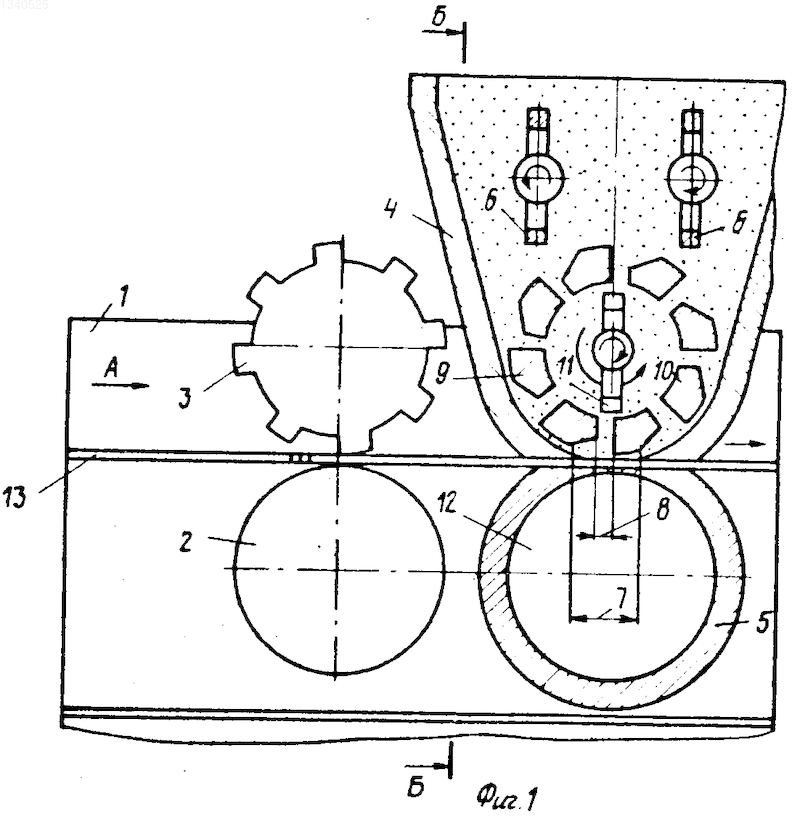

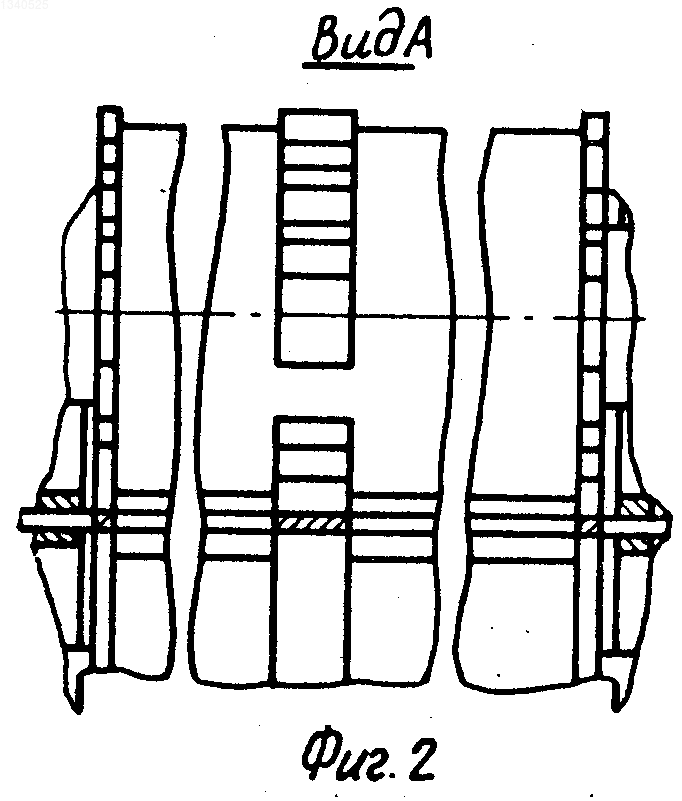

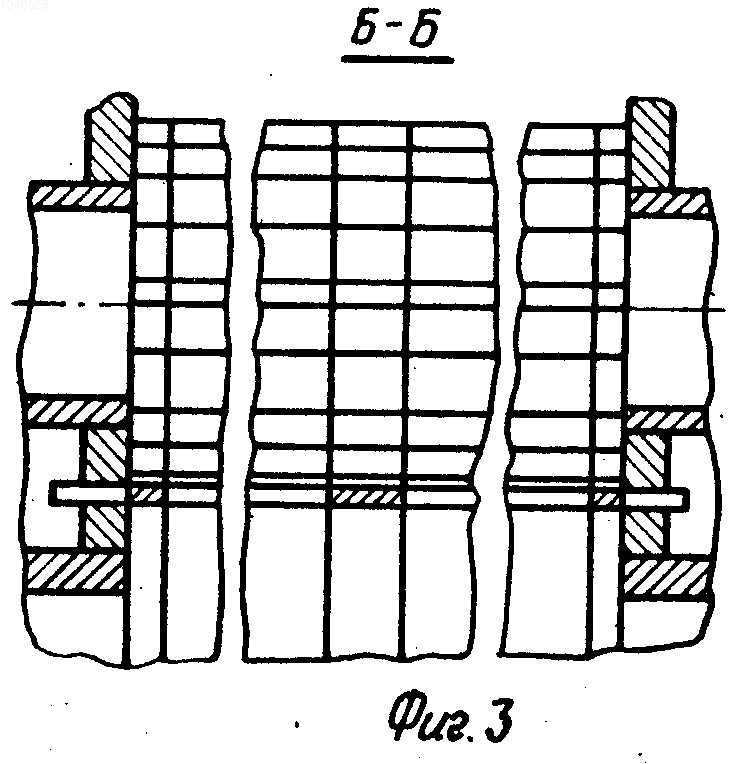

На фиг. 1 изображена принципиальная схема предложенного устройства (вид сбоку); на фиг. 2 вид по стрелке А на фиг. 1; на фиг. 3 сечение Б-Б на фиг. 1.
Устройство для пастирования решеток электродов электрического аккумулятора содержит раму 1, на которой установлен транспортирующий механизм в виде роликов 2 и 3, верхний 4 и нижний 5 бункеры, расположенные на одной вертикальной оси. Внутри верхнего бункера установлены перемешивающие лопасти 6 и вмазывающий элемент 7 против щели бункеров.
Вмазывающий элемент выполнен в виде полого цилиндра со сквозными пазами 8 по его длине, установленного на валу вращения, связанном с приводом.
Каждый сектор 9, образованный пазами цилиндра, выполнен с наружной фаской 10. Пазы могут быть выполнены как параллельными, так и расположенными по различной кривой; зигзагообразными, синусоидальными и т.д. Внутри цилиндра соосно на валу установлена лопасть 11, получающая вращение от привода в направлении, противоположном направлению вращения цилиндра. Внутри нижнего бункера находится гладкий ролик 12.
Устройство работает следующим образом.
Роликами 2 и 3 решетки 13 подаются под бункер 4 в зону намазки. Секторы 9 вращающегося против часовой стрелки полого цилиндра своими фасками 10 захватывают пасту и перемещают ее в зону намазки 7. Лопасти 11 вращаясь внутри полого цилиндра по часовой стрелке, выдавливают пасту в пазы 8 между секторами. Паста, испытывая давление от фаски сектора и лопасти, через щель бункера заполняет пустоты решетки 13. Цилиндрическая наружная поверхность секторов разглаживает поверхность пластины, одновременно снимая лишнюю пасту.
Предложенное устройство имеет простую конструкцию, надежно в работе и позволяет исключить брак решеток электродов электрического аккумулятора, обусловленный некачественной намазкой.
Изобретение относится к электротехнике и касается производства свинцовых аккумуляторов. Цель изобретения уменьшение брака. Устройство содержит раму 1, на которой установлен транспортирующий механизм в виде роликов 2 и 3, верхний 4 и нижний 5 бункеры. Внутри верхнего бункера 5 установлены перемешивающие лопасти 6 и вмазывающий элемент 7 в виде полого цилиндра со сквозными пазами 8 по его длине, внутри которого соосно на валу размещена лопасть 11, получающая вращение в направлении, противоположном направлению вращения цилиндра. Каждый сектор 9, образованный пазами цилиндра, выполнен с наружной фаской 10. Фаски 10 захватывают пасту и перемещают ее в зону намазки, а лопасти 11 выдавливают пасту в пазы 8 между секторами. Предотвращается недомазывание решеток из-за накопления пасты между лопастями 11 вмазывающего элемента 7. 3 ил.
