Узел уплотнения трубы теплообменника
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
УЗЕЛ УПЛОТНЕНИЯ ТРУБЫ ТЕПЛООБМЕННИКА, содержащий теплообменную трубу, установленную в отверстии трубной доски, и размещенный между трубой и трубной доской уплотнительный элемент, выполненный в виде манжеты из эластичного материала с отбортовкой, прилегающей к трубной доске, и отверстием под трубу, снабженным буртом, отличающийся тем, что, с целью повышения эксплуатационной надежности и снижения гидравлического сопротивления теплообменной трубы, бурт расположен в плоскости отбортовки, манжета выполнена с переменным по длине поперечным сечением, увеличивающимся в направлении от отбортовки, а ответное отверстие в трубной доске выполнено с увеличивающимся по длине поперечным сечением, соответствующим поперечному сечению манжеты.
Описание
Целью изобретения является повышение эксплуатационной надежности и уменьшение гидравлического сопротивления теплообменной трубы.

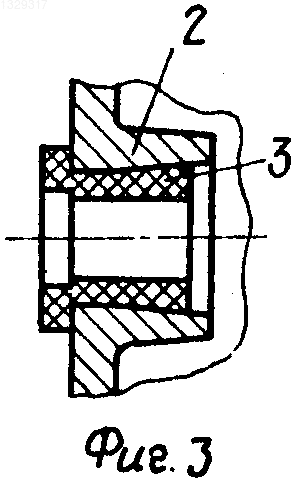

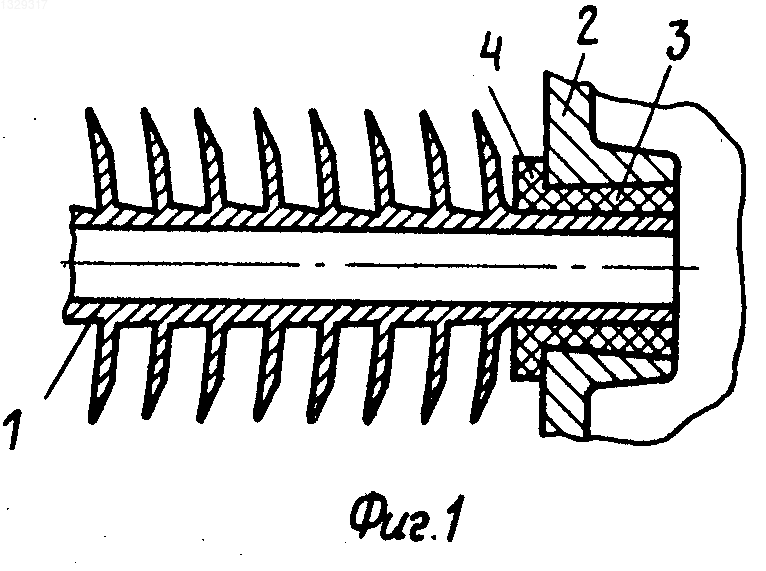

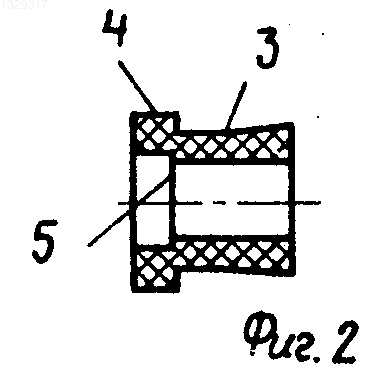

На фиг.1 изображен узел уплотнения трубы теплообменника; на фиг.2 уплотнительный элемент; на фиг.3 трубная доска с уплотнительным элементом.
Узел уплотнения трубы теплообменника содержит теплообменную трубу 1, установленную в отверстии трубной доски 2, и размещенный между трубой и трубной доской уплотнительный элемент, выполненный в виде манжеты 3 из эластичного материала с отбортовкой 4, прилегающей к трубной доске 2, и отверстием под трубу. В отверстии уплотнительного элемента в плоскости отбортовки 4 выполнен бурт 5. Манжета 3 выполнена с переменным по длине поперечным сечением, увеличивающимся в направлении от отбортовки. Отверстие в трубной доске 2 также выполнено с переменным по длине поперечным сечением, соответствующим поперечному сечению манжеты 3.
Сборка узла осуществляется следующим образом.
Уплотнительный элемент устанавливается в отверстие трубной доски 2 так, чтобы отбортовка 4 прилегала к последней. Затем теплообменная труба 1 вводится в уплотнительный элемент до бурта 5 без натяга для предварительной ориентации трубы 1. После этого труба 1 с усилием вводится в отверстие уплотнительного элемента, стенка которого при этом растягивается и утоняется. Выполнение уплотнительного элемента и отверстия в трубной доске с увеличивающимся поперечным сечением в направлении от отбортовки 4 обеспечивает самозаклинивание уплотнительного элемента в узле по всей уплотняемой поверхности отверстия, что повышает надежность узла уплотнения, а также позволяет уменьшить его размеры и материалоемкость. Кроме того, использование изобретения позволяет собрать узел уплотнения без технологического округления с обжатием концов теплообменной трубы, что способствует снижению ее гидравлического сопротивления.
Изобретение относится к элементам теплообменных аппаратов и позволяет повысить эксплуатационную надежность и уменьшить гидравлическое сопротивление теплообменной трубы. В отверстии уплотнительного элемента в плоскости отбортовки выполнен бурт. Манжета 3 выполнена с переменным по длине поперечным сечением, увеличивающимся в направлении от отбортовки. Отверстие в трубной доске 2 выполнено с переменным поперечным сечением, соответствующим поперечному сечению манжеты 3. В результате обеспечивается самозаклинивание уплотнительного элемента в узле по всей уплотняемой поверхности отверстия. Использование изобретения позволяет собрать узел уплотнения без технологического округления с обжатием концов теплообменной трубы. 3 ил.
