Композиционный материал для резистивного нагревателя
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1306454
Авторы: Безелянский, Герасимович, Кисель, Коротинский, Лаврентьев, Прищепов, Таубес, Чурзин
Формула
КОМПОЗИЦИОННЫЙ МАТЕРИАЛ ДЛЯ РЕЗИСТИВНОГО НАГРЕВАТЕЛЯ, на металлическом основании со стеклоэмалевой изоляцией, содержащий порошок токопроводящего металла, борную кислоту, глину и оксид алюминия, отличающийся тем, что, с целью повышения надежности нагревателя путем улучшения электроизоляции между его металлическим корпусом и резистивным покрытием, в композиционном материале в качестве токопроводящего металла использован порошок титана и дополнительно введены BaO; B2O3, ZnO; SiO2; K2O; CaF2; Na2O; TiO2; Li2O; Sb2O3 при следующем соотношении компонентов, мас.%:
Порошок титана 30 - 55
Глина 20 - 25
Борная кислота 5-20
BaO 2,18-14,73
B2O3 1,73-12,35
ZnO 0,98-8,08
SiO2 0,68-6,18
K2O 0,53-4,28
CaF2 0,02-1,57
Na2F 0,23-2,38
Al2O3 0,11-1,19
TiO2 0,11-0,19
Li2O 0,08-0,95
Sb2O3 0,01-0,12
Описание
Цель изобретения - повышение надежности нагревателя путем улучшения электроизоляции между его металлическим корпусом и резистивным покрытием.
Технологический процесс изготовления предлагаемого резистивного нагревателя заключается в измельчении в шаровой мельнице каждого компонента до тонины фракций 50 мкм и менее и смешивании их с водой.
Нанесение композиционного материала производят методом облива или пневматического распыления на металлическую подложку с электроизоляционным слоем стеклоэмали, далее покрытие сушат и обжигают в атмосфере воздуха при температуре 720-730оС в течение 2-5 мин.

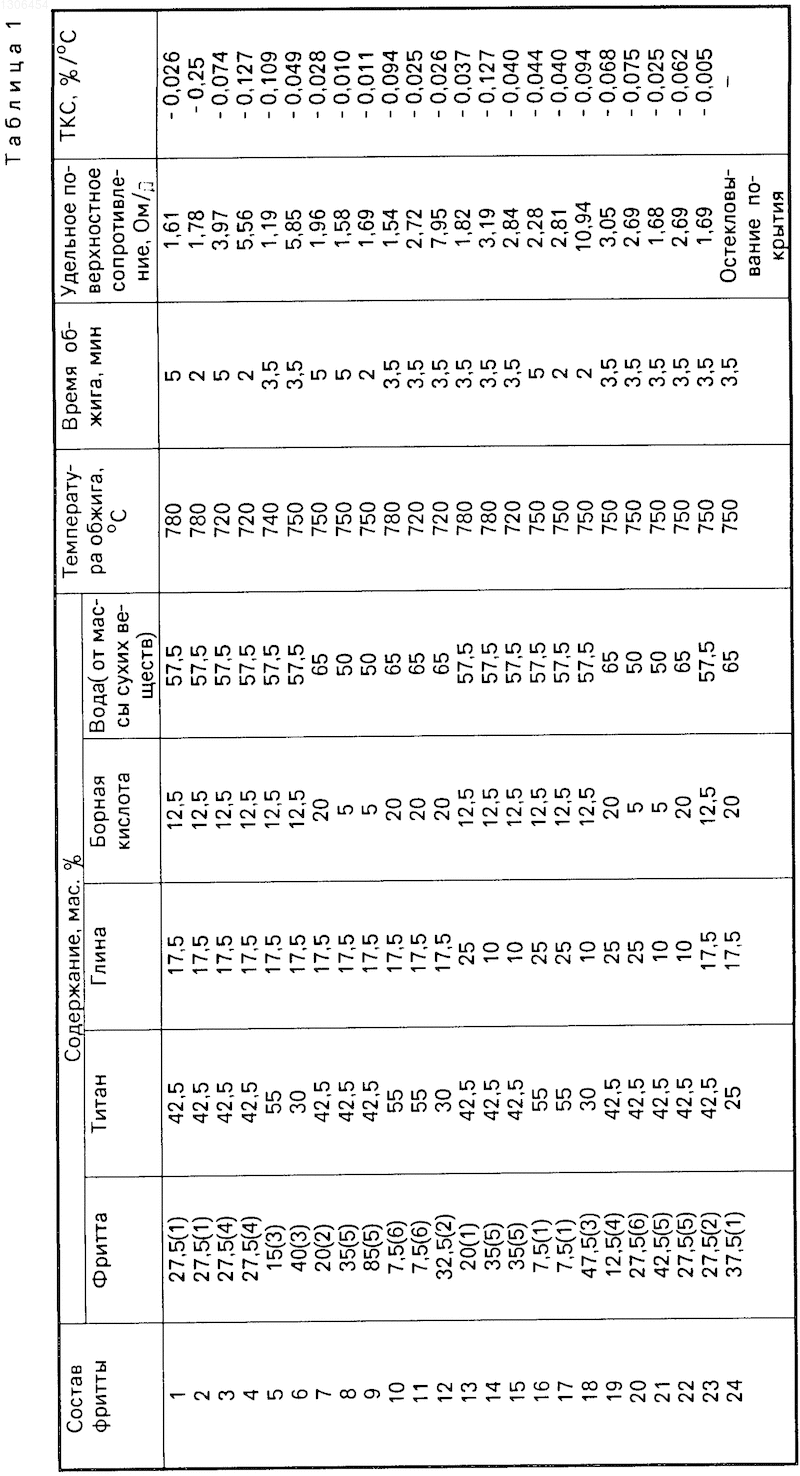

В табл. 1 приведены примеры предельных и средних значений составов и электрофизические свойства токопроводящей пленки. Эти данные являются усредненными при пятикратном повторении опытов, при этом разброс приведенных в таблице электрофизических характеристик удельного поверхностного сопротивления не превышает

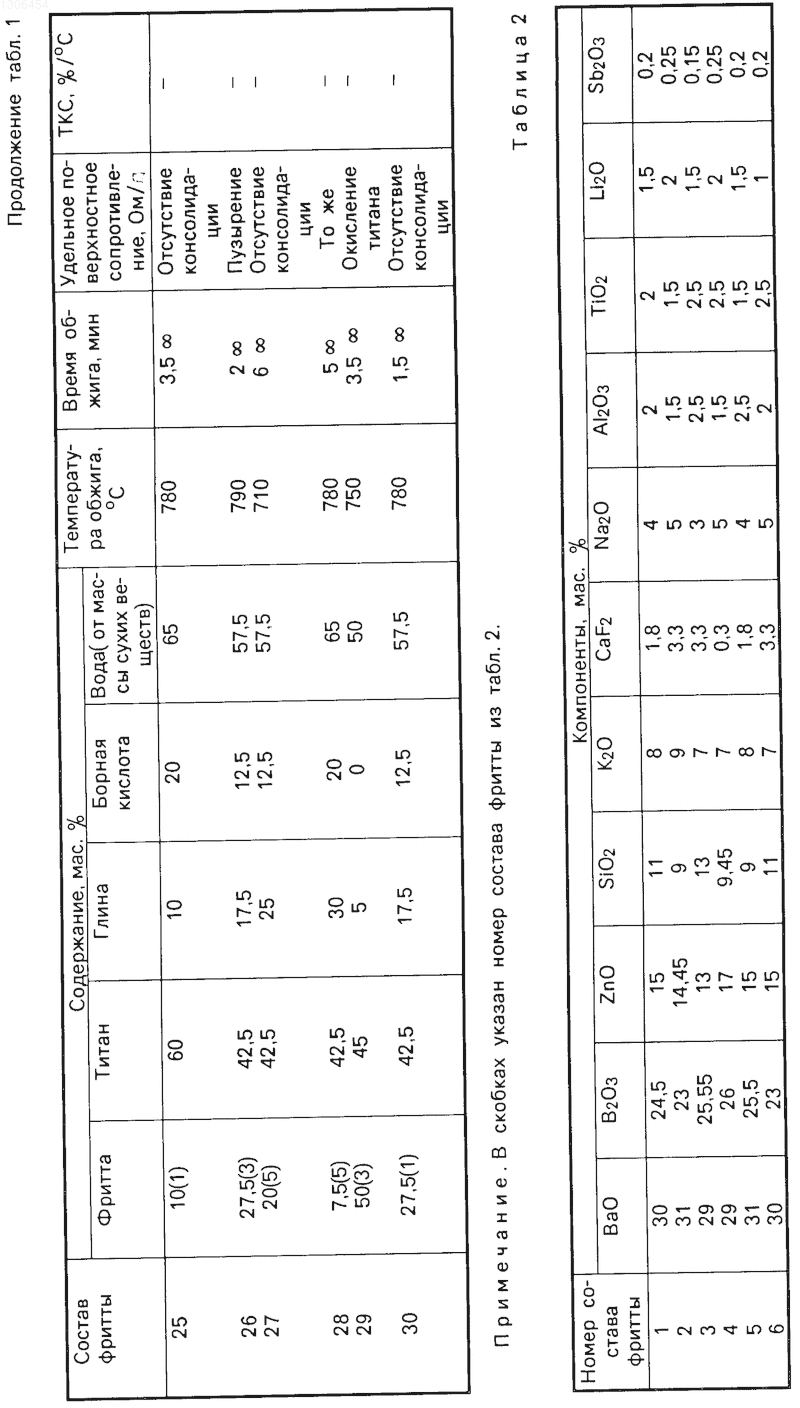

4,8% относительно указанных значений.Составы использованной фритты в токопроводящей пленке резистивного нагревателя приведены в табл.2.
Использование композиционного материала позволило значительно улучшить качество электроизоляции между металлическим корпусом нагревателя и его резистивным покрытием.

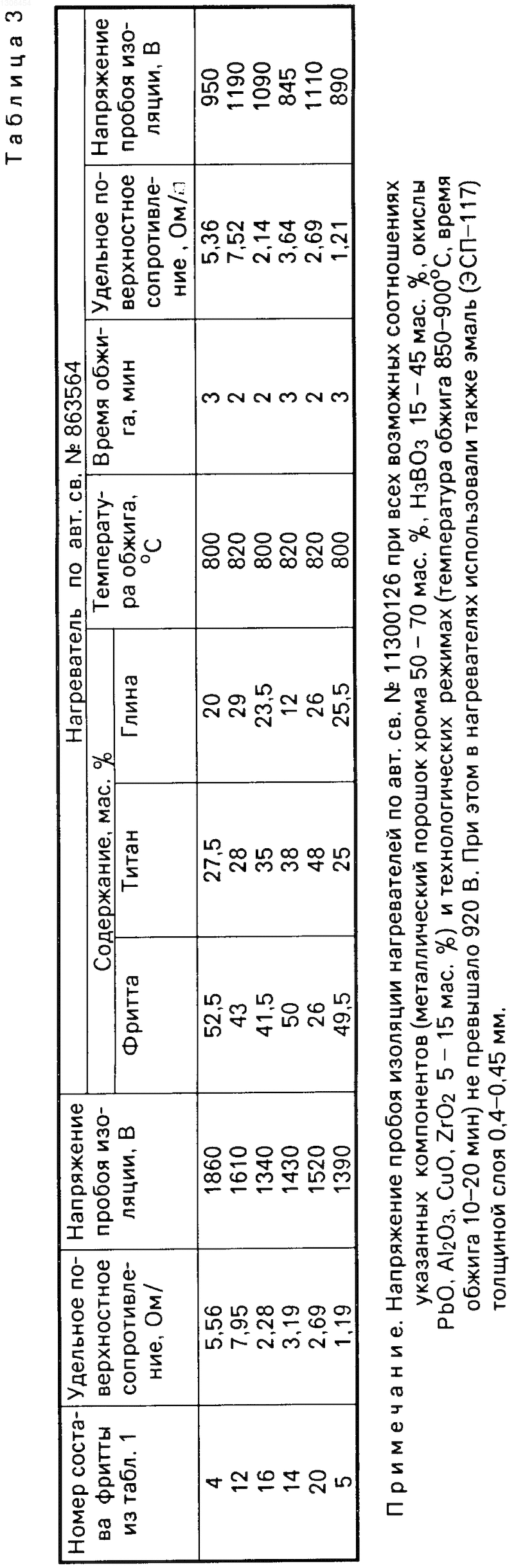

В табл. 3 приведены примеры сопоставления напряжений пробоя изоляции предлагаемого резистивного покрытия с другими покрытиями. В качестве изоляции во всех примерах используют промышленную эмаль ЭСП-117 толщиной 0,4-0,45 мм.
Предлагаемый резистивный нагреватель имеет возможность стабильного получения удельного поверхностного сопротивления от 1,19 до 10,94 Ом/ при удельном массовом расходе сухого вещества 1 кг/м2. Резистивный нагреватель характеризуется хорошей воспроизводимостью и стабильностью электрофизических характеристик, отсутствием газовых пузырей на границе изоляционная эмаль-резистивный слой, отсутствием "провала" резистивного покрытия в изоляционную эмаль, что является косвенным показателем качества изоляции и может быть широко использовано в производственных условиях для изготовления нагревательных элементов с удельной отдающей мощностью до 50 кВт/м2 и температурой нагрева до 200оС.
Резистивные нагревательные элементы, изготовленные из предложенного композиционного материала, обладают более высокой электробезопасностью и имеют меньшую себестоимость вследствие возможности использования более тонкого электроизоляционного слоя эмали и повышения коэффициента выхода готовой продукции на 10-15%.
Изобретение относится к композиционным материалам для резистивного негревателя. Цель изобретения - повышение надежности нагревателя путем улучшения электроизоляции между корпусом и нагревателем. Материал содержит, мас. % : порошок титана 30 - 55; борную кислоту 5 - 20; глин 20 - 25; оксид алюминия 0,11 - 1,19, BaO 2,18-14,73; B2O3 1,78-12,35; ZnO 0,98-8,08; SiO2 0,68-6,18; K2O 0,53-4,28; CaF2 0,02 -1,57; Na2O 0,23-2,38; TiO2 0,11-1,19; LiO2 0,08-0,95 и Sb2O3 0,01-0,12. Каждый компонент измельчают до тонины фракции не более 50 мкм и смешивают с водой, наносят на подложку из металла со слоем изоляционной стеклоэмали, сушат и обжигают в воздушной атмосфере при 720 - 750°С в течение 2 - 5 мин. В результате не наблюдается "газовых пузырей" на границе изоляционная эмаль-резистивный слой и отсутствуют "провалы" резистивного слоя в эмаль. 3 табл.
Рисунки
Заявка
3824317/07, 10.12.1984
Белорусский институт механизации сельского хозяйства, Молодечненский завод силовых полупроводниковых вентилей
Герасимович Л. С, Коротинский В. А, Прищепов М. А, Кисель А. К, Таубес Г. К, Чурзин В. Н, Безелянский В. М, Лаврентьев Б. Н
МПК / Метки
Метки: композиционный, материал, нагревателя, резистивного
Опубликовано: 30.12.1994
