Устройство для управления тиристорами
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ТИРИСТОРАМИ, содержащее двухполупериодный выпрямитель, выводы переменного тока которого подключены к сети, а выводы постоянного тока к входу синхронизатора, выходной формирователь импульсов, конденсатор и резистор, отличающееся тем, что, с целью повышения помехоустойчивости, оно снабжено дополнительным конденсатором и двумя ключевыми элементами, одни из силовых электродов которых подключены к соответствующим выводам постоянного тока выпрямителя, зашунтированным дополнительным конденсатором, другие силовые электроды ключевых элементов подключены к клеммам питания формирователя импульсов и к цепочке из последовательно соединенных конденсатора и резистора, параллельно которому подключен вход выходного формирователя импульсов, а управляющие электроды ключевых элементов подключены к выходу синхронизатора.
Описание
Целью изобретения является повышение помехоустойчивости.

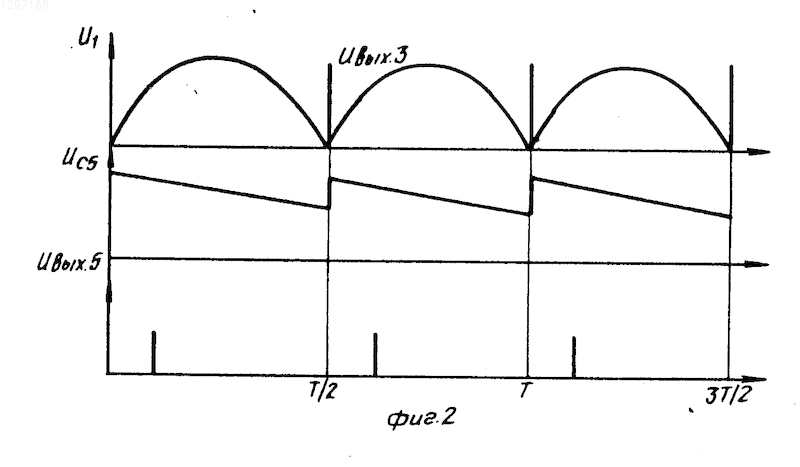

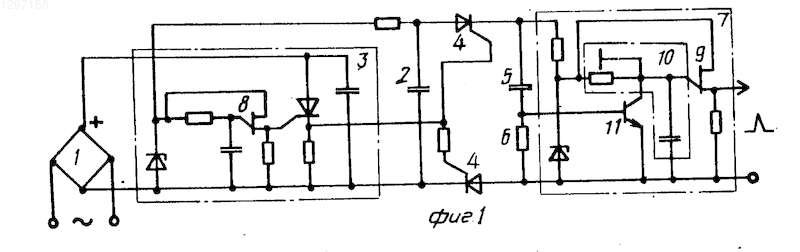

На фиг.1 представлена схема предлагаемого устройства; на фиг.2 временные диаграммы работы устройства.
Устройство для управления тиристорами содержит двухполупериодный выпрямитель 1, выводы переменного тока которого подключены к сети, а выводы постоянного тока, зашунтированные дополнительным конденсатором 2, к входу синхронизатора 3, а через ключевые элементы 4, например маломощные тиристоры, управляющие электроды которых подключены к выходу синхронизатора 3, к цепочке из последовательно соединенных конденсатора 5 и резистора 6 и к клеммам питания выходного формирователя 7 импульсов, вход которого подключен параллельно резистору 6.
Синхронизатор 3 может быть выполнен, например, в виде релаксационного генератора на однопереходном транзисторе 8, срабатывающем в моменты перехода сетевого напряжения через нуль.
Выходной формирователь 7 импульсов также может быть выполнен в виде релаксационного генератора на однопереходном транзисторе 9 с времязадающей RC-цепочкой 10 для регулирования угла включения силовых тиристоров и обнуляющим конденсатор RC-цепочки 10 транзистором 11, базо-имиттерный переход которого образует вход формирователя 7.
Устройство работает следующим образом.
С выхода выпрямителя 1 выпрямленное сетевое напряжение поступает на синхронизатор 3 и подзаряжает конденсатор 2. Каждый полупериод сетевого напряжения синхронизатор 3 вырабатывает импульс для запуска ключевых элементов 4 (Uвых.з на фиг.2). Временное положение импульсов в моменты перехода сетевого напряжения U1 через нулевое значение. Через открывшиеся ключевые элементы 4 конденсатор 5 заряжается от конденсатора 2 (Uc5 на фиг.2), и на клеммы питания формирователя 7 поступает напряжение питания. Одновременно с резистора 6 на вход формирователя 7 поступает импульс синхронизации. Падение напряжения на резисторе 6 открывает транзистор 11, через который сбрасывается напряжение конденсатора RC-цепочки 10.
После окончания заряда конденсатора 5 ключевые элементы 4 закрываются.
Импульс синхронизации Uвых.з служит для формирователя 7 началом отсчета времени выработки импульсов управления (Uвых. на фиг.2). Далее цикл повторяется. После нескольких циклов подзаряда устанавливается уровень напряжения на конденсаторе 5 и питает формирователь 7 в те промежутки времени, когда ключевые элементы 4 закрыты.
Таким образом, помехи из сети или со стороны нагрузки от тиристоров могут пройти в регулятор лишь в краткие промежутки времени при открытых ключевых элементах 4. Однако это не опасно, так как по времени помеха совпадает с импульсом синхронизации и поэтому не сможет вызвать сбои в работе регулятора.
Остальное время синхронизатор 3 защищен от помех со стороны нагрузки и влияния формирователя 7, который в свою очередь защищен от помех в сети и влияния синхронизатора 2.
Все это значительно повышает помехозащищенность предлагаемого устройства.
Изобретение относится к электротехнике и может быть использовано для управления регуляторов напряжения переменного тока. Целью изобретения является повышение помехоустойчивости. Каждый полупериод сетевого напряжения синхронизатор 3 вырабатывает импульс для запуска ключевых элементов 4. Заряжается конденсатор 5. На клеммы питания формирователя 7 поступает напряжение питания. Одновременно с резистора 6 на вход формирователя 7 поступает импульс синхронизации. Падение напряжения на резисторе 6 открывает транзистор 11, через который сбрасывается напряжение конденсатора RC-цепочки 10. После окончания заряда конденсатора 5 ключевые элементы 4 закрываются. После нескольких циклов подзаряда уровень напряжения на конденсаторе 5 устанавливается и питает формирователь 7 в те промежутки времени, когда ключевые элементы 4 закрыты. Таким образом помехи из сети или со стороны нагрузки от тиристоров могут пройти в регулятор лишь в краткие промежутки времени при открытых ключевых элементах 4. 2 ил.
Рисунки
Заявка
3875388/07, 28.12.1984
Василенко В. А, Гольдич Л. С, Пипко А. И, Шмырев В. В
МПК / Метки
МПК: H02M 1/08
Метки: тиристорами
Опубликовано: 20.04.1996
