Формирователь импульсов

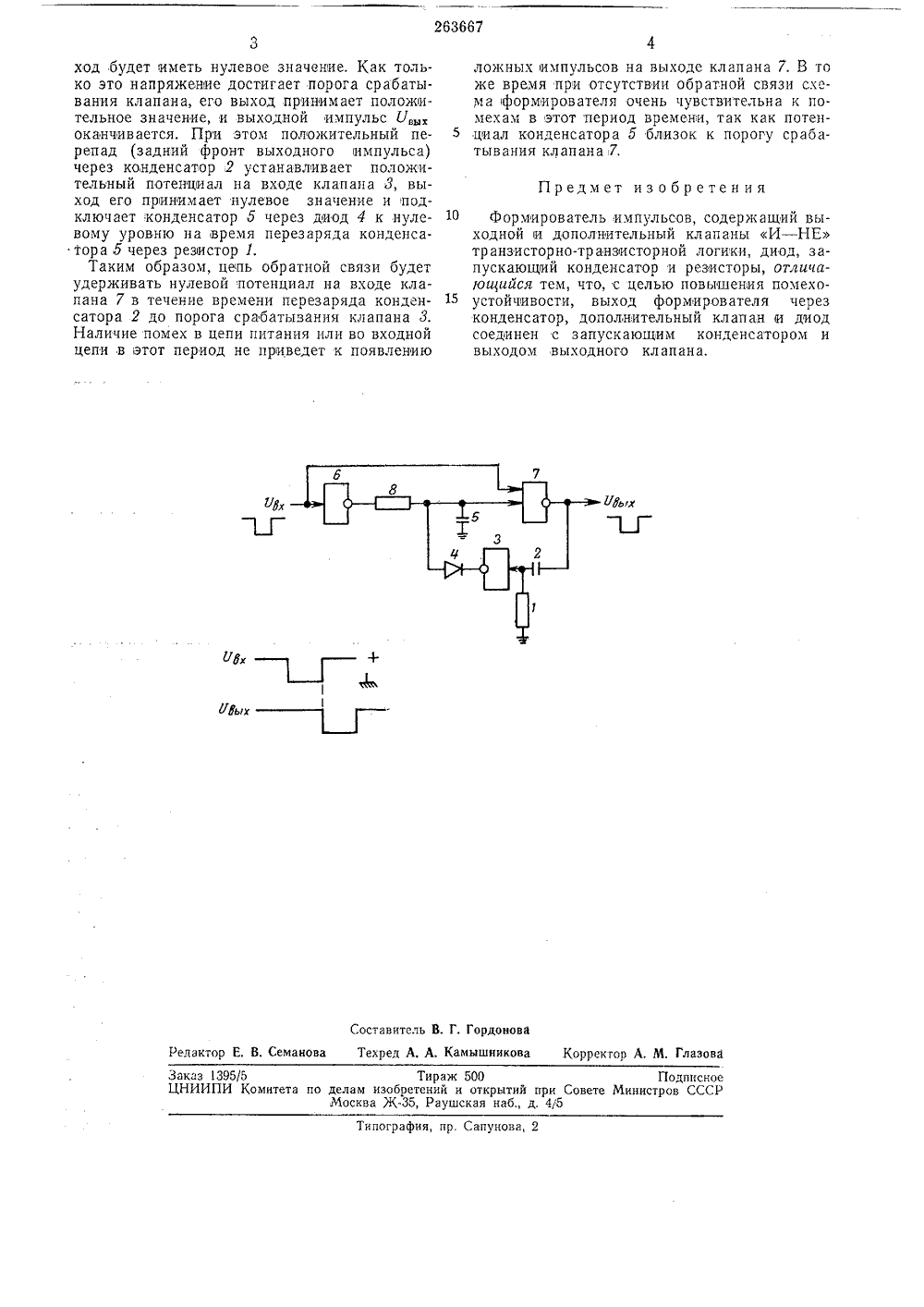

ОПИСАН И Е ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 263667 Союз Соеетскнд Социалистических Республикисимое от авт. свидетельства Ъе 6.Х 11.1968 ( 1293588/18-24) Кл. 21 ат, 361 явлен присоединением заявки х,"е ЪП 31 4/8 Комитет по делам изобретений и открыти 1,при Совете Министроа СССРПрио ите Опубликован К 681(08 Дата опублик Авторы зобретения. М. Долкарт, Г. Х. Новик, М. М. Каневский, В. Н. Ст И. И. Николаев и С. ф. Редина аявит РМИРОВАТЕЛЬ ИМПУЛЬСОВ Последнее время в вычислительной технике широкое распространение получили интегральные схемы транзисторно-транзисторнойлогики (ТТЛ). Однако наборы интегральныхсхем обычно включают логические элементы 5и триггеры. Формирователями импульсов обычно строятся на интегральных логических элементах и дискретных деталях.Известны схемы формирователей, в которых длительность выходного импульса опре- тОделяется постоянной времени перез арядаемкости на входе клапана И - НЕ ТТЛ. Визвестных схемах наблюдается затянутостьзаднего фронта выходного импульса, особенно прои больших его длительностях, и возможность генерирования ложных импульсов послеОкончания импульса из-за влияния даже небольших помех на шине питания.Предлагаемое устройство отличается тем,что для повышения помехоустойчивости выходформирователя через конденсатор, дополнительный клапан и диод соединен с запускающим конденсатором и выходом выходногоклапана,На чертеже показана схема формирователяИМПУЛЬСОВ.В схему формирователя введена обратнаясвязь, состоящая из КС-цепочки (резистора 1и конденсатора 2), клапана 8 и диода 4, Этацепь обратной связи позволяет улучшать зад ний фронт выходного симпульса и блокировать появление ложных импульсов на выходе пуем подключения конденсатора 5 к земле через диод 4 и открытый клапан 8 от заднего фронта выходного импульса.Схема работает следующим образом, При отсутствии отрицательного импульса на входе клапана б его выход имеет нулевой потенциал, конденсатор 5 также имеет нулевой потенциал, и выход клапана 7 положителен. При этом вход клапана д через резистор 1 привязан к земле и его выход также положителен, диод 4 закрыт.Во время действия отрицательного импульса на входе клапана б его выход имеет положительный потенциал, и конденсатор 5 через резистор 8 заряжается до положительного потенциала. Для ускорения заряда параллельно резистору 8 может бь.ть подсоединен диод. Прн этом клапана / положителен, так как входной Отрицательный импульс 11, подается на второй вход клапана.После окончания действия входного им. пульса выход клапана 7 принимает нулевое значение, так как оба его входа положительны. При этом выход клапана б также принимает нулевое значение, и конденсатор 5 через резистор 8 будет разряжаться.Пока напряжение на конденсаторе 5 не достигнет порога срабатывания клапана 7 его вы263667 Предмет изобретения КЮых Составитель В. Г. Гордоновактор Е, В. Семанова Техред А. А. Камышникова Корректор А, М. Глаз Подписноепиетров СССР Заказ 1395/5ЦНИИПИ Ко Тираж 500 ета по делам изобретений и открытий при Совет Москва Ж, Раушская наб., д, 4 с 5ипография, пр. Сапунова,ход будет иметь нулевое значение, Как только это напряженне достигает порога срабатывания клапана, его выход принимает положительное значение, и выходной импульс У, оканчивается. При этом положительный перепад (задний фронт выходного импульса) через конденсатор 2 устанавливает положительный потенциал на входе клапана 3, выход его принимает нулевое значение и подключает конденсатор о через диод 4 к нулевому уровню на 1 время перезаряда конденсатора б через резистор 1.Таким образом, цепь обратной связи будет удерживать нулевой потенциал на входе клапана 7 в течение времени перезаряда конденсатора 2 до порога срабатывания клапана 3. Наличие помех в цепи питания или во входной цепи в этот период не приведет к появлению ложных импульсов на выходе клапана 7. Б то же время прои отсутствии обратной связи схема формирователя очень чувствительна к помехам в этот период времени, так как потенциал конденсатора 5 близок к порогу срабатывания клапана 7,10 Формирователь импульсов, содержащий выходной и дополнительный клапаны И - НЕ транзисторно-транзисторной логики, диод, запускающяй конденсатор и резисторы, отличащиийся тем, что, с целью повышения помехо устойчивости, выход формирователя черезконденсатор, дополнительный клапан ы диод соединен с запускающим конденсатором и выходом выходного клапана.
