Способ подачи сухой присадки в камеру сгорания мгд генератора
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1294262
Авторы: Балфанбаев, Батенин, Верюгин, Толмачев, Толчинский, Устименко, Шалварова
Формула
СПОСОБ ПОДАЧИ СУХОЙ ПРИСАДКИ В КАМЕРУ СГОРАНИЯ МГД-ГЕНЕРАТОРА, включающий дробление и дозирование присадки, подачу присадки во входное сечение вихревой камеры с тангенциальным подводом окислителя, перемешивание присадки с окислителем в вихревой камере и подачу тонкодисперсной газовзвеси присадки в камеру сгорания, отличающийся тем, что, с целью обеспечения стабильного дозирования ввода присадки в камеру сгорания, присадку предварительно дробят на куски размером, не превышающим размер входного сечения вихревой камеры, затем дозируют и подают в вихревую камеру, в которой присадку измельчают с помощью генератора акустических волн, совмещенного с вихревой камерой, и полученную газовзвесь присадки подают в камеру сгорания.
Описание
Целью изобретения является обеспечение стабильного дозированного ввода присадки в камеру сгорания МГД-генератора.

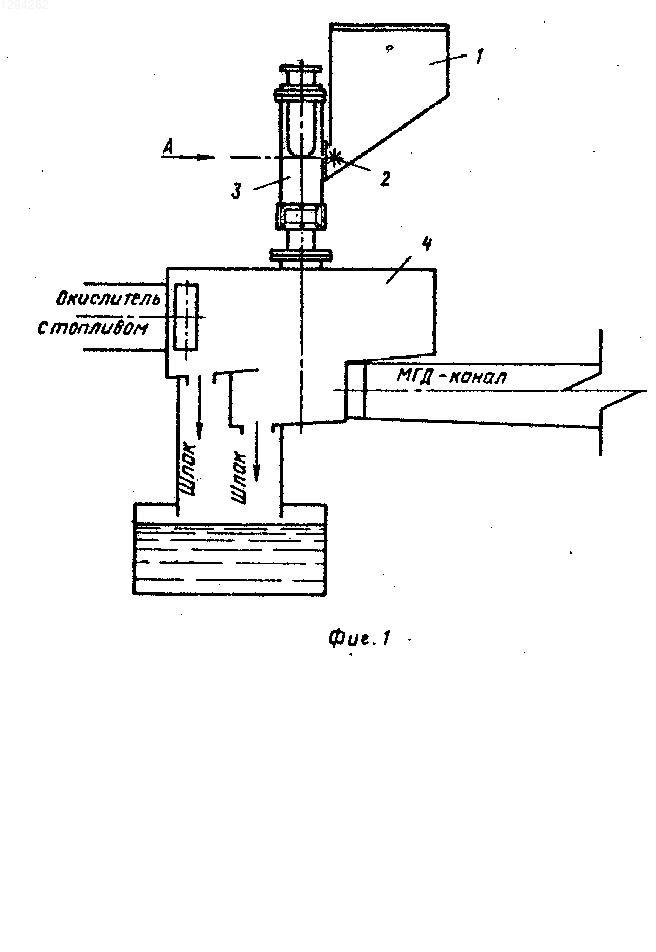

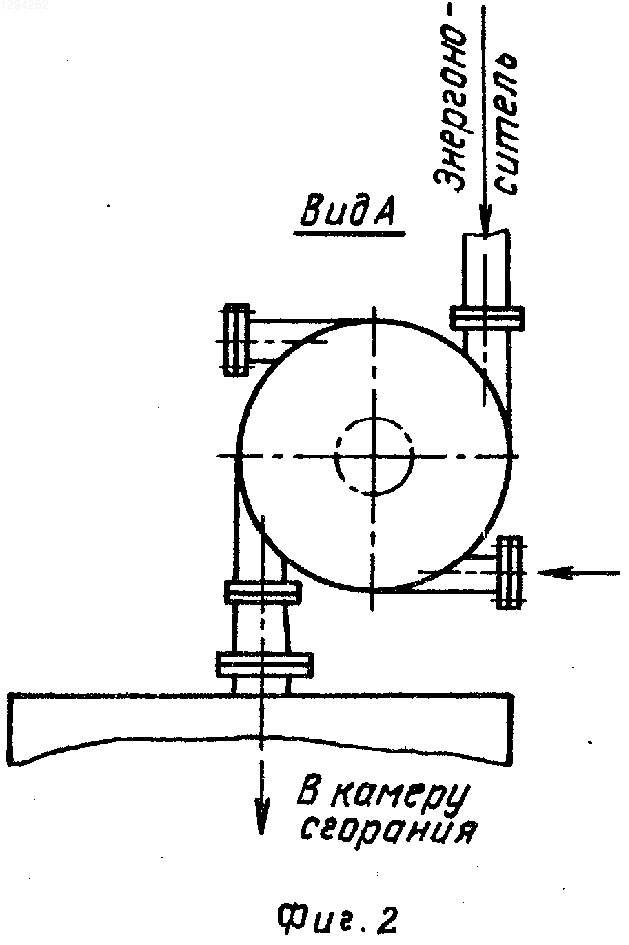

На фиг. 1 дана схема устройства для осуществления предложенного способа; на фиг. 2 - вид по стрелке А на фиг. 1.
Устройство содержит бункер 1, дозатор 2, например, лопастный генератор акустических волн 3, например, вихревую камеру с резонаторами (см. фиг. 2), камеру сгорания МГД-установки 4, например циклонную.
Предварительно дробленный технический поташ в виде кусков или гранул загружают в бункер 1. Из бункера дозатором 2, скорость вращения которого может быть отрегулирована, поташ подают в генератор акустических волн 3, выполненный из вихревой циклонной камеры с четырьмя тангенциально расположенными одинаковыми патрубками, два из которых заглушены и являются резонаторами. Через один из незаглушенных патрубков подводят под избыточным давлением окислитель, а через другой выводят в МГД-генератор мелкодисперсную газовзвесь поташа.
(56) МГД-преобразование энергии. Открытый цикл. М. : Наука, 1979.
Патент ФРГ N 1197170, кл. 21 d, 5, опублик. 1971.
Изобретение относится к МГД-методу производства энергии и, в частности к методу сухого ввода ионизирующейся присадки в камеру сгорания МГД-генератора. Целью изобретения является обеспечение стабильного дозированного ввода присадки в камеру сгорания МГД-генератора. Предварительно дробленый поташ в виде кусков или гранул загружают в бункер 1. Из бункера дозатором 2 поташ подают в генератор акустических волн 3, выполненный из вихревой циклонной камеры с четырьмя тангенциально расположенными одинаковыми патрубками, два из которых заглушены и являются резонаторами. Через один из незаглушенных патрубков подводят под избыточным давлением окислитель, а через другой выводят в МГД-генератор мелкодисперсную газовзвесь поташа. 2 ил.
