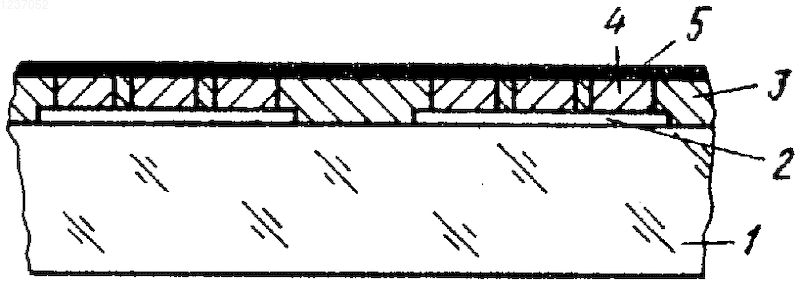

Электролюминесцентный индикатор

Номер патента: 1136206

Опубликовано: 23.01.1985

Автор: Низник

МПК: G09F 13/22

Метки: индикатор, электролюминесцентный

...цель достигается тем, что в электролюминесцентном индикаторе, содержащем последовательно расположенные прозрачную подложку с рабочим электролюминесцентным слоем, первый электрод в виде токопроводящего слои, вторые электроды в виде знаков, промежуток между которыми заполнен слоем клея с ферромагнитным наполнителем, и плату печатного монтажа с металлизированными отверстиями над вторыми электродами, в которых установлены ферромагнитные вставки, последние выполнены конусными и установлены на половину высоты метал. лизированного отверстия от верхнего края платы печатного монтажа,1 О 15 20 25 ЗО 35 45 50 На фиг, 1 показана конструкция электролюминесцентного индикатора; на фиг. 2узел 1 на фиг, 1,Электролюминесцентный индикатор...

Номер патента: 203092

Опубликовано: 01.01.1967

Авторы: Веселовский, Маркачев

МПК: H01L 33/00

Метки: возбуждения, индикатора, свечения, электролюминесцентного

...схемы совпадения на диодах 2, 8, резистора 4 и ждущего релаксационного генератора на лампе тлеющего разряда 5 с ограничивающим резистором 6 в цепи анода, стабилизирующим резистором 7 в цепи сетки, разделительным конденсатором 8 и времязадающей цепочки, состоящей из резистора 9 и электролюминесцентного индикатора 10, На вход 11 поступают тактовые импульсы, определяющие частоту возбуждающего электронапряжения.В нормальном состоянии с запоминающего каскада 1 на диод 2 схемы совпадения поступает запрещающий уровень напряжения. Тактовые импульсы на выходе схемы совпадения отсутств то я и электролюм д р е светится.При поступлении с запоминающего каска да 1 на диод 2 схемы совпадения разрешающего уровня напряжения тактовые импульсы с выхода...

Номер патента: 859966

Опубликовано: 30.08.1981

Автор: Лукица

МПК: G01R 31/00

Метки: индикаторов, напряжению, пробивному, разбраковки, электролюминесцентных

...индикатофа ф9 - величина пробивного напряжения.На чертеже представлено устройст во для реализации способа разбраковкн электролюминесцентных индикаторов по величине пробивного напряжения.Устройство содержит. источник 1 питания, к которому через последовательно соединенные йС-фильтр 2 и нагрузочный резистор 3 подключен ис-, пытуемый электролюминесцентный индикатор. 4, параллельно кС-Фильтру включен:вольтметр 5, а к выводам нагру зочного резистора 3 подключен селективный вольтметр б.Разбраковку ЭЛИ производят следующим образом.На испытуемый ЭЛИ 4 подают плавно . 1 возрастающее напряжение от источника .1 питания через фильтр 2. При этом следят за показаниями селективного вольтметра б.При плавном повышении напряжения 20...

Номер патента: 1642597

Опубликовано: 15.04.1991

Авторы: Климентович, Куземко

МПК: H05B 33/22

Метки: индикатор, матричный, электролюминесцентный

...в просветленное окно в слое жидких кристаллов, и, пройдя через слой люминофора и диэлектрика 6, а также отразившись от слоя 5, возвоатится к наблюдателю и внесет свой вклад в световой поток. Поэтому, чем больше яркость фона, тем выше его вклад в световой поток. В известных ЭЛИ увеличение внешнго фона ведет к уменьшению контрастности за счет уменьшения разности в яркости между светящимся знаком и фоном. В предлагаемом индикаторе величина фона остается практически постоянной, так как она определяется только отражением от лицевой панели прозрачной подложки 1 и границы раздела между слоями 1 и 2, То же излучение, что прошло через эти слои, поглощается слоем жидких кристаллов и, таким образом, не повышает яркости фона. Вследствие...

Номер патента: 507963

Опубликовано: 25.03.1976

Авторы: Киримова, Рудаковский, Украинский, Хаскович

МПК: H05B 33/00

Метки: индикатор, электролюминесцентный

...возникает необходимость индивидуальной распайки на колодку первого электродаи каждого элемента второго электрода, при этом перегрев паяльника во время пайки может вызвать повреждение второго электрода и электролюминесцентного слоя, что способствует возникновению пробоя, если зона пайки находится под напряжением,"В:Для повышения йадежности работы индикатора ирасширения области применения на внутренней стороне корпуса расположены пленочные контакты, соединенные с первым и вторым электродами и с выводами крыш 15,положены вне зоны герметизации.И связи с тем, что дополнительныепленочные контакты плошадки наносятся обычно при высокой температуре 1200- 500 С) из металлов или сплавов с высоФой электропроводностью и адгезией к стеклу...
