Катод магниевого электролизера (его варианты)
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. Катод магниевого электролизера, включающий полый электрод, частично заполненный теплоносителем, и полый токоподвод, введенный сбоку, отличающийся тем, что, с целью повышения производительности электролизера за счет увеличения теплоотвода катодами, полость электрода образована каналами, закрытыми в полости токоподвода глухими патрубками, и полость токоподвода соединена окнами с внешней средой.
2. Катод магниевого электролизера, включающий полый электрод, частично заполненный теплоносителем, и полый токоподвод, введенный сбоку, отличающийся тем, что, с целью повышения производительности электролизера за счет увеличения теплоотвода катодами, полость электрода образована вертикальными каналами, объединенными сверху и снизу коллекторами.
Описание
Целью изобретения является повышение производительности магниевого электролизера за счет увеличения теплоотвода катодами.
На фиг. 1 изображен катод электролизера с верхним вводом анодов; на фиг. 2 то же, с нижним вводом анодов.

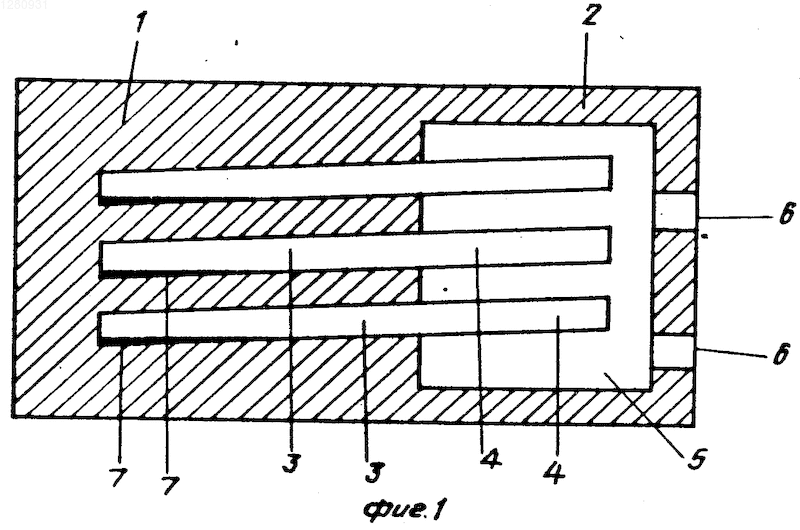

Катод на фиг. 1 состоит из рабочего листа 1, токоподводящей штанги 2, полости рабочего листа, образованной каналами 3, глухих патрубков 4 в полости токоподвода 5, окон 6 и теплоносителя 7.

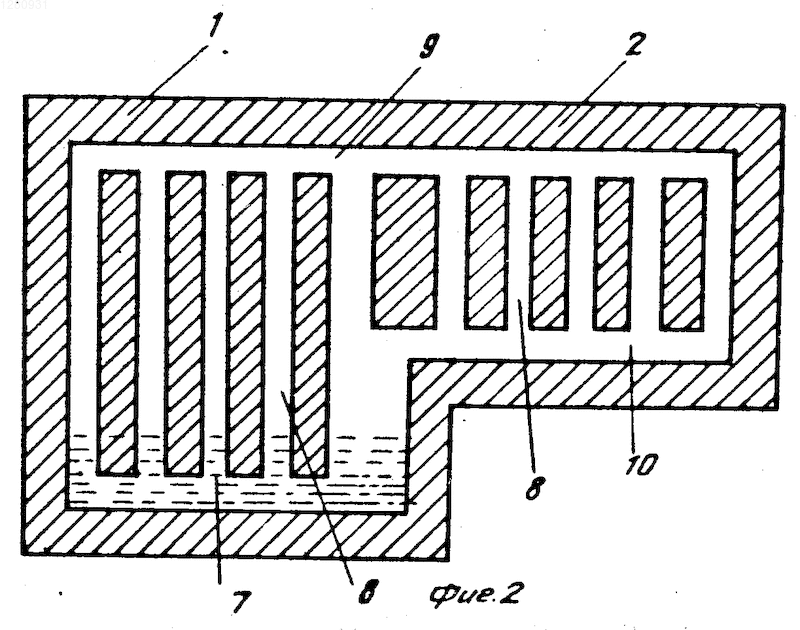

Катод на фиг. 2 состоит из рабочего листа 1, токоподводящей штанги 2, теплоносителя 7, вертикальных каналов 8, верхнего и нижнего коллектора 9 и 10.
Катод работает следующим образом.
Тепло, воспринимаемое электродом, в виде контакта с электролитом передается теплоносителю 7, который испаряется при кипении. Образующийся пар конденсируется в глухих патрубках 4 или вертикальных каналах 8, расположенных в топокодводе. Конденсат под действием силы тяжести стекает в зону нагрева.
Таким образом, тепло от электролита во внешнюю среду переносится, в основном, за счет теплоты испарения теплоносителя в изотермическом режиме, т. е. на катоде не образуется настилы.
Использование изобретения позволяет отводить одним катодом до 50 кВт тепла, а сила тока базового электролизера может быть увеличена до 250-300 кА, производительность же на 20-30% Производительность увеличивается не только за счет роста силы тока, но и за счет стабилизации высокого выхода по току при оптимальной температуре электролита и катода. От токоподводящих штанг тепло отводится воздухом или жидкостью с применением известных способов и устройств и может быть утилизировано.
1. Катод магниевого электролизера, включающий полый электрод, частично заполненный теплоносителем, и полый токоподвод, введенный сбоку, отличающийся тем, что, с целью повышения производительности электролизера за счет увеличения теплоотвода катодами, полость электрода образована каналами, закрытыми в полости токоподвода глухими патрубками, и полость токоподвода соединена окнами с внешней средой.
2. Катод магниевого электролизера, включающий полый электрод, частично заполненный теплоносителем, и полый токоподвод, введенный сбоку, отличающийся тем, что, с целью повышения производительности электролизера за счет увеличения теплоотвода катодами, полость электрода образована вертикальными каналами, объединенными сверху и снизу коллекторами.
