Устройство для сбора нефти с поверхности воды
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1279285
Автор: Слободяник
Формула
1. Устройство для сбора нефти с поверхности воды, содержащее диски, выполненные из гидрофобного полимерного материала, установленные на оси в пределах цилиндрического каркаса и закрепленные на ней, поплавки, отличающееся тем, что, с целью повышения эффективности и экономичности сбора, каркас выполнен из двух боковых колец с отверстиями, через которые протянуты стержни по образующим цилиндра с загнутыми концами внутрь торцовых стенок цилиндра, при этом боковые кольца и стержни выполнены из ферромагнитного материала, диски выполнены из разного диаметра и нанизаны поочередно на продольную ось каркаса, при этом ось выполнена гибкой, а поплавок выполнен цилиндрическим и расположен между дисками в пределах каркаса.
2. Устройство по п.1, отличающееся тем, что диски выполнены из вспененного эластичного полимерного материала открытоячеистой структуры, а поплавок из вспененного жесткого полимерного материала замкнутоячеистой структуры, стойкого к растворителям нефти и термостойкого в условиях регенерации.
Описание
Целью изобретения является повышение эффективности и экономичности сбора нефти с поверхности воды.

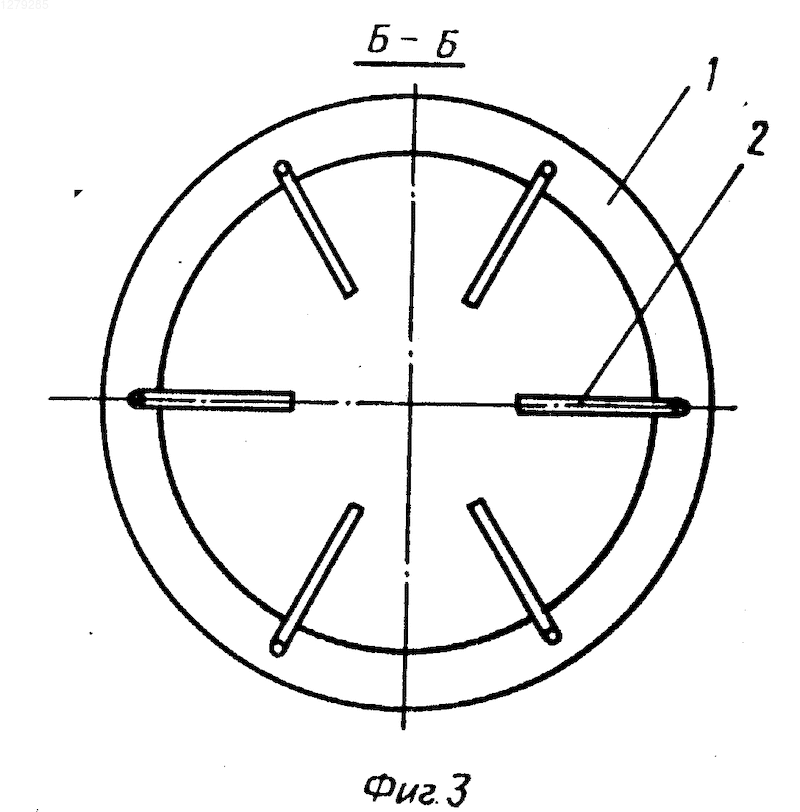

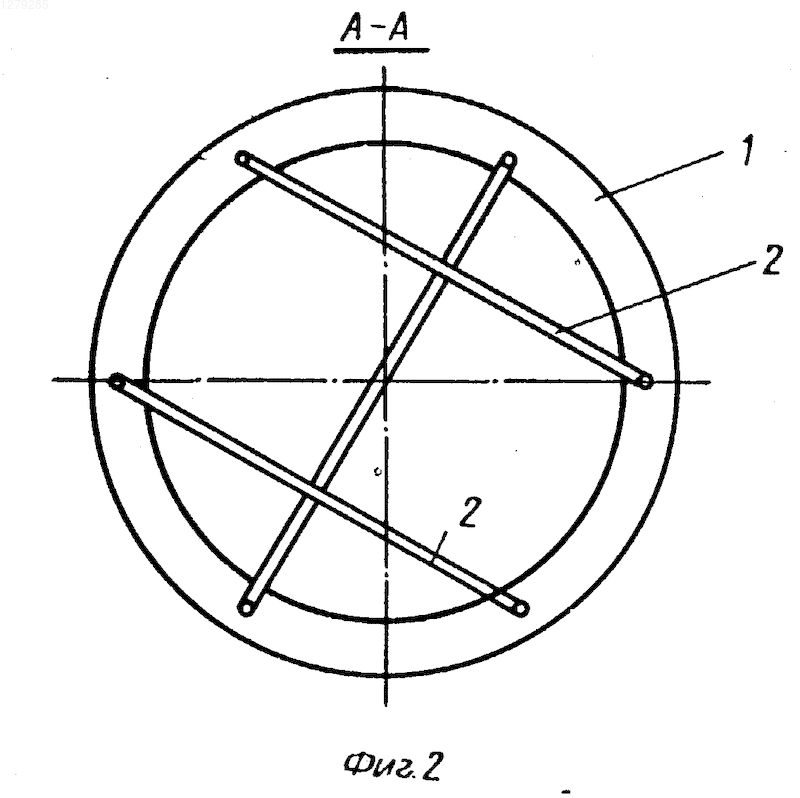

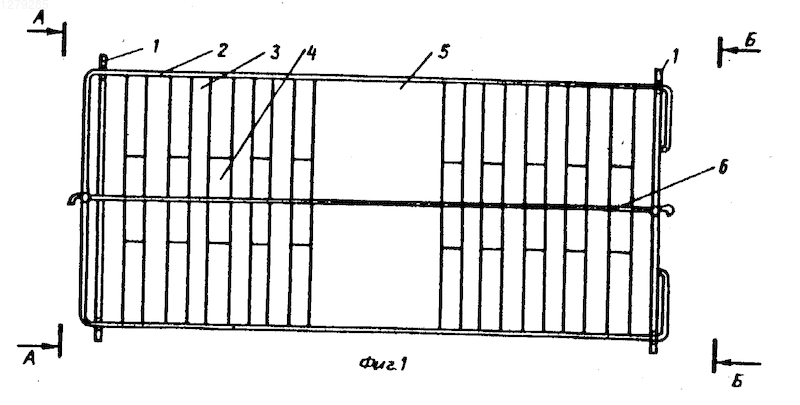

На фиг. 1 схематично представлено устройство для сбора нефти с поверхности воды, продольный разрез; на фиг. 2 вид по стрелке А на фиг. 1; на фиг. 3 вид по стрелке Б на фиг. 1.
Устройство для сбора нефти с поверхности воды состоит из цилиндрического каркаса-патрона, выполненного из двух боковых колец 1 с отверстиями, через которые протянуты стержни 2 по образующим цилиндра с загнутыми концами внутрь торцовых стенок цилиндра. Боковые кольца 1 и стержни 2 выполнены из ферромагнитного материала, внутри цилиндрического каркаса-патрона размещены диски 3 и 4 с поочередно переменными диаметрами из вспененного эластичного полимерного материала открытоячеистой структуры, стойкого к растворителям нефти и термостойкого в условиях регенерации, посредине цилиндрического каркаса между дисками 3 и 4 размещен поплавок 5 из жесткого вспененного полимерного материала замкнутоячеистой структуры, стойкого к растворителям нефти и термостойкого в условиях регенерации, все диски из полимерных материалов и поплавок внутри каркаса нанизаны на тканевую нитку или проволоку 6 и закреплены узлами на концах.
Устройство работает следующим образом. Распределяются устройства на поверхности воды с разлитой нефтью в зависимости от конкретных условий известными техническими средствами: на море с судов скоростными транспортными лентами, на мелководье, в водоемах в резервуарах простой выгрузкой ковшами.
Рассредоточенные устройства, устойчиво плавающие на воде, поглощают нефть и нефтепродукты, причем поглощение нефти осуществляется дисками 3 и 4 поочередно переменных диаметров из вспененного эластичного полимерного материала, размеры дисков 3 и 4 с переменными диаметрами обеспечивают полный доступ нефти по всей поверхности дисков. Поплавок 5 из жесткого вспененного материала замкнутоячеистой структуры обеспечивает неограниченную плавучесть устройства, так как объем поплавка 5 легко подобрать таким, чтобы вытесненная им вода по массе был больше массы поплавки 5 и массы цилиндрического каркаса из колец 1 и стержней 2.
Особенно эффективно работает устройство при наличии волнения поверхности воды и в штормовую погоду, когда обеспечивается хорошее перемешивание воды с нефтью и доступ нефти к поверхности дисков 3 и 4.
Изобретение относится к защите водного бассейна от загрязнений. Цель изобретения - повышение эффективности и экономичности сбора нефти. Устройство состоит из цилиндрического каркаса - патрона (ЦКП), выполненного из двух боковых колец с отверстиями. Через отверстия протянуты стержни по образующим цилиндра с загнутыми концами внутрь торцовых стенок цилиндра. Боковые кольца и стержни выполнены из ферромагнитного материала. Внутри ЦКП размещены диски с поочередно переменными диаметрами из вспененного эластичного полимерного материала открытоячеистой структуры, стойкого к растворителям нефти и термостойкого в условиях генерации. Посредине ЦКП, между дисками размещен поплавок из жесткого вспененного полимерного материала замкнутоячеистой структуры, стойкого к растворителям нейти и термостойкого в условиях регенерации. Все диски из полимерных материалов внутри ЦКП нанизаны на тканевую нитку или проволоку и закреплены узлами на концах. Размеры дисков с переменными диаметрами обеспечивают полный доступ нефти по всей поверхности дисков. Поплавок обеспечивает неограниченную плавучесть устройства. 1 з. п. ф-лы, 3 ил.
Рисунки
Заявка
3770589/15, 05.07.1984
Краснодарский политехнический институт
Слободяник И. П
МПК / Метки
МПК: E02B 15/10
Метки: воды, нефти, поверхности, сбора
Опубликовано: 27.11.1996
