Обтяжной пуансон
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1261168
Авторы: Жиляев, Максименков
Формула
Обтяжной пуансон для глубокой обтяжки деталей преимущественно с углом охвата с поперечных сечениях по длине пуансона большим или равным 180o, имеющий выпуклую рабочую поверхность, соответствующую поверхности готовой детали, и сопряженную с ней по периметру технологическую поверхность, отличающийся тем, что, с целью повышения качества деталей путем выравнивания деформаций в поперечных сечениях заготовки по длине пуансона, технологическая поверхность выполнена вогнутой с длиной дуги в каждом поперечном сечении по длине пуансона, определяемой по следующей зависимости:
где Si длина дуги вогнутой технологической поверхности в i-м сечении;
f1 и fi углы охвата максимального и i-го сечения;
h стрела прогиба максимального сечения пуансона;
Li расстояние от оси пуансона до i-го сечения;
B длина пуансона;
R1 радиус максимального сечения пуансона.
Описание
Целью изобретения является повышение качества деталей за счет выравнивания деформации в поперечных сечениях по длине заготовки.

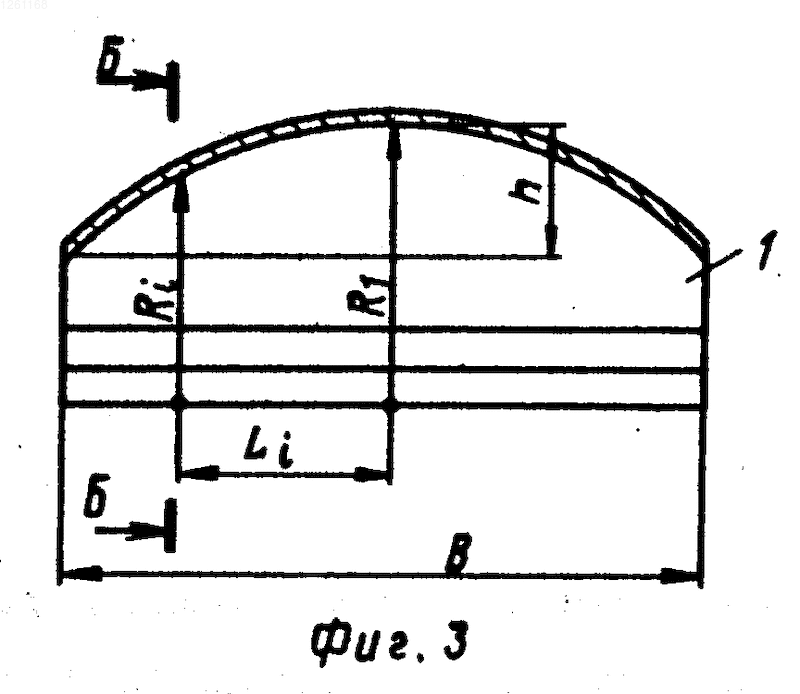

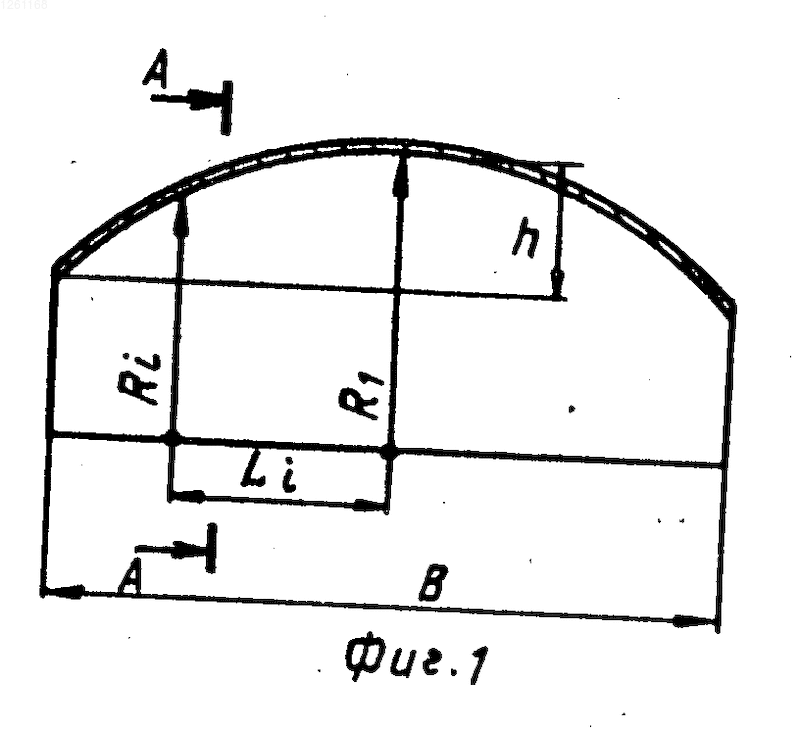

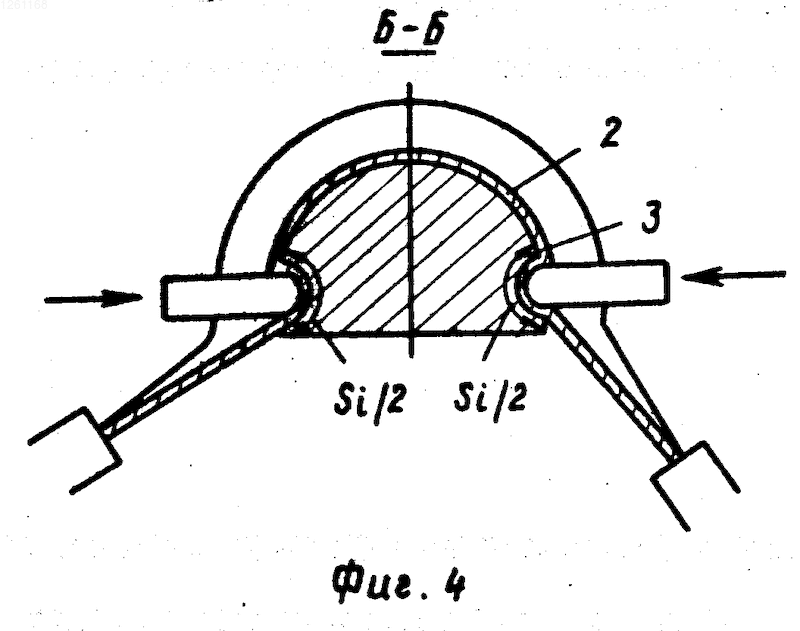

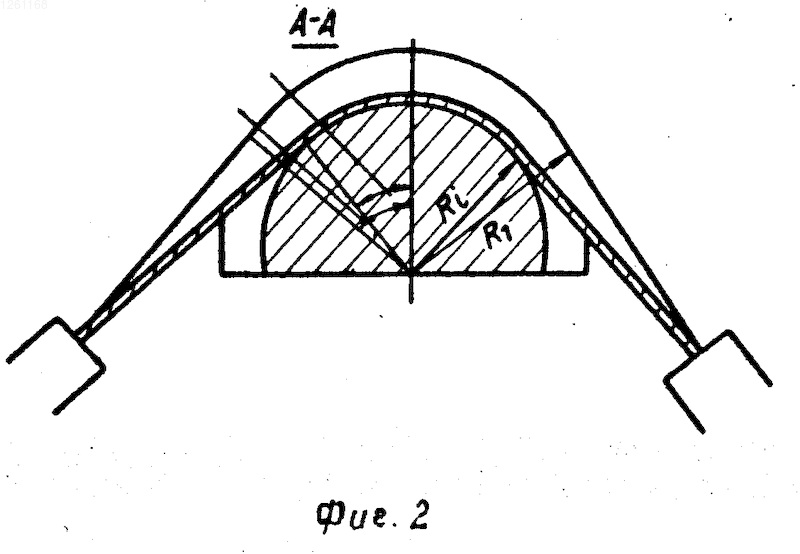

На фиг. 1 изображен пуансон без профилирования контура; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 пуансон с профилированным контуром; на фиг. 4 сечение Б-Б на фиг. 3.
Обтяжной пуансон 1 содержит рабочую поверхность 2, сопряженную с технологической поверхностью 3, выполненной вогнутой, при этом длину Si вогнутой технологической поверхности в каждом i-м поперечном сечении пуансона определяют по зависимости
(1)где R1 радиус максимального сечения пуансона;
f1 угол охвата максимального сечения пуансона;
fi угол охвата сечения пуансона в i-м сечении;
h стрела прогиба максимального сечения пуансона;
Li расстояние от оси пуансона до i-го сечения пуансона;
B длина пуансона.
Длина сечений технологической поверхности в направлении обтяжки задается в зависимости от длины сечения рабочей поверхности, ее расположения, а также от длины заготовки в этих сечения.
Длины сечений заготовки в конечный момент деформирования задаем увеличенными по сравнению с недеформированным состоянием на одну и ту же степень деформации в зависимости от требуемой точности прилегания.
Выполнение технологической поверхности 3 с длиной дуги в поперечных сечениях по длине пуансона, определяемой по зависимости (1), обеспечивает равномерное растяжение заготовки за счет выравнивания длин деформируемых участков. Выполнение технологической поверхности 3 вогнутой формы позволяет выполнить пуансон компактным, а также обеспечивает простоту конструктивного выполнения контрформовок при его размещении на обтяжном прессе.
П р и м е р. Задаются первоначальной длины заготовки, имеющей прямоугольную форму Сi 1900 мм.
Принимают необходимую степень деформации для фиксирования формы детали во всех сечения
0,02. Длина заготовки после деформации определяется:CК=Ci(1+
)=1938 ммДлину сечений технологической поверхности пуансона определяют, зная формы и размеры рабочей поверхности.

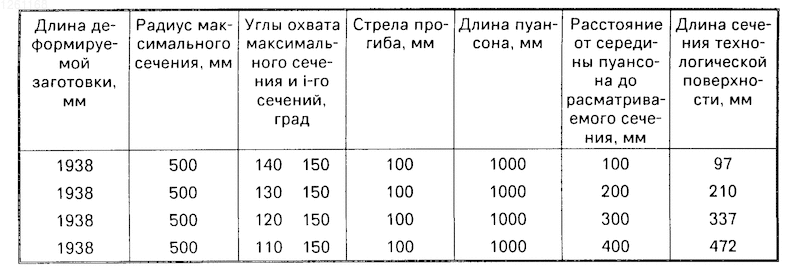

В таблице представлена зависимость длины сечения технологической поверхности от Li, fi, R1, B и h.
С учетом марки материала заготовки, ее толщины, прочности пуансона выбираем значение радиуса технологической поверхности и проектируем обтяжной пуансон.
Технико-экономическая эффективность предлагаемого устройства заключается в улучшении качества и ресурса пластичности в 2-3 раза.
Обтяжной пуансон для глубокой обтяжки деталей преимущественно с углом охвата с поперечных сечениях по длине пуансона большим или равным 180o, имеющий выпуклую рабочую поверхность, соответствующую поверхности готовой детали, и сопряженную с ней по периметру технологическую поверхность, о т л и ч а ю щ и й с я тем, что, с целью повышения качества деталей путем выравнивания деформаций в поперечных сечениях заготовки по длине пуансона, технологическая поверхность выполнена вогнутой с длиной дуги в каждом поперечном сечении по длине пуансона, определяемой по следующей зависимости:
где Si - длина дуги вогнутой технологической поверхности в i-м сечении;
f1 и fi - углы охвата максимального и i-го сечения;
h - стрела прогиба максимального сечения пуансона;
Li - расстояние от оси пуансона до i-го сечения;
B - длина пуансона;
R1 - радиус максимального сечения пуансона.
Рисунки
Заявка
3798076/27, 11.09.1984
Максименков В. И, Жиляев А. И
МПК / Метки
МПК: B21D 11/20
Опубликовано: 20.09.1996
Код ссылки
<a href="https://patents.su/0-1261168-obtyazhnojj-puanson.html" target="_blank" rel="follow" title="База патентов СССР">Обтяжной пуансон</a>
