Устройство для выделения контуров изображения
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1253337
Автор: Мкртчян
Формула
1. УСТРОЙСТВО ДЛЯ ВЫДЕЛЕНИЯ КОНТУРОВ ИЗОБРАЖЕНИЯ, содержащее последовательно расположенные матрицу светочувствительных элементов, матрицу пороговых дискриминаторов, блок обработки сигналов и блок отображения информации, отличающееся тем, что, с целью повышения быстродействия и надежности, каждый элемент матрицы пороговых дискриминаторов выполнен в виде переключателя тока на транзисторе с управляемым опорным напряжением, в базовую цепь которого подключен выход соответствующего элемента матрицы светочувствительных элементов, блок обработки сигналов выполнен в виде формальных нейронов, реализующих логическую функцию неравнозначности и переменных, где n - число элементов матрицы светочувствительных элементов, входы которых через эмиттерные повторители соединены с соответствующими выходами матрицы пороговых дискриминаторов, а выходы подключены к соответствующим входам блока отображения информации.
2. Устройство по п.1, отличающееся тем, что формальный нейрон выполнен в виде переключателей тока по двухкаскадной схеме.
Описание
Целью изобретения является повышение быстродействия и надежности устройства для выделения контуров изображения.

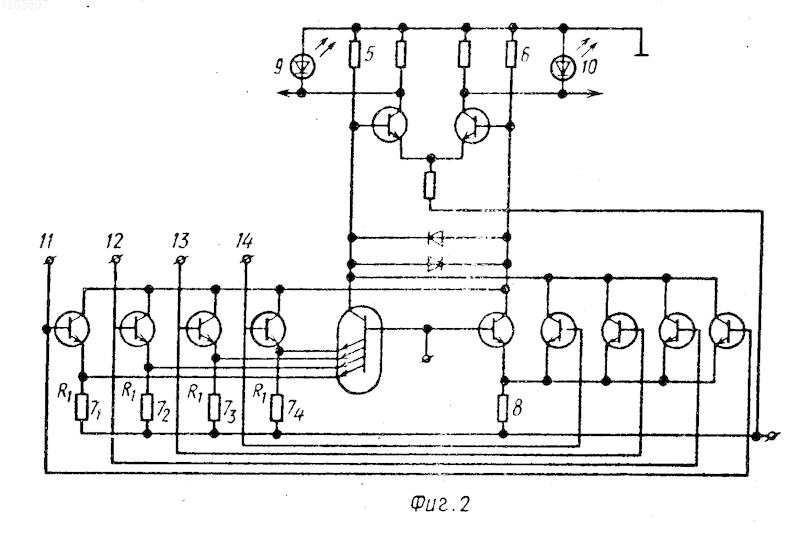

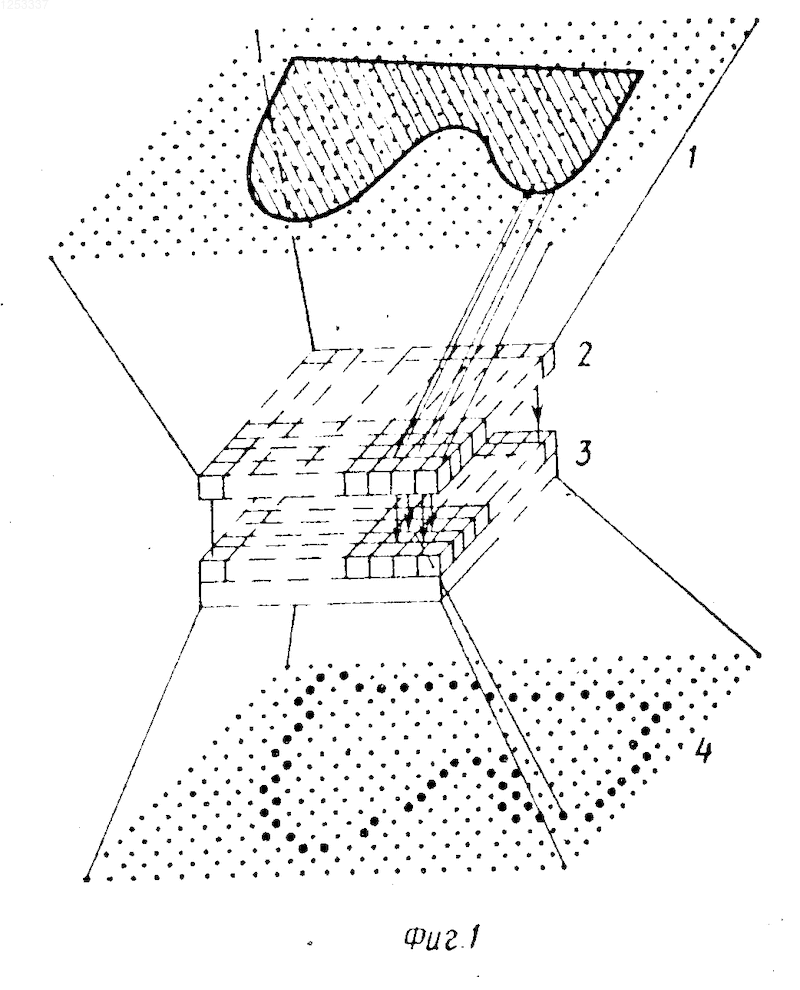

На фиг. 1 изображена блок-схема устройства для выделения контуров изображения; на фиг.2 принципиальная электрическая схема формального нейрона.
Устройство для выделения контуров изображения содержит матрицу 1 светочувствительных элементов, матрицу 2 пороговых дискриминаторов, блок 3 обработки сигналов, блок 4 отображения информации, резисторы 5-8, светодиоды 9, 10.
Каждый элемент матрицы 2 пороговых дискриминаторов выполнен в виде переключателя тока на транзисторе с управляемым опорным напряжением, в базовую цепь которого подключен выход светочувствительного элемента матрицы 1 светочувствительных элементов.
Блок 3 обработки сигналов выполнен в виде формальных нейронов, реализующих логическую функцию неравнозначности n переменных, где n число элементов ячейки матрицы 1 светочувствительных элементов, входы 11-14 которых через эмиттерные повторители соединены с соответствующими выходами матрицы 2 пороговых дискриминаторов, а выходы подключены к соответствующим входам блока 4 отображения информации.
Устройство работает следующим образом (рассматривается случай, когда n 4).
При проекции изображения на матрицу 1 на выходе ее светочувствительных элементов (фоторезисторов, фотодиодов или других фотоприемников) появляется ток (или нет) в зависимости от того освещена или затемнена данная точка. В случае появления сигнала на выходе светочувствительного элемента срабатывает переключатель тока соответствующего порогового дискриминатора матрицы 2, и на его выходе появляется сигнал, соответствующий логической "1". Сигналы с выходов переключателя тока поступают на входы 11-14 формальных нейронов блока 3, вследствие чего он срабатывает и на его выходе появляется сигнал (светодиод 9 зажигается). Светодиоды 9 образуют позитивное табло блока 4 отображения информации, а светодиоды 10 негативное табло.
Схема формального нейрона построена так, что он срабатывает, т.е. на его прямом выходе появляется сигнал (светодиод 9 зажигается), только если набор сигналов на входах 11-14 неоднороден (содержит как "0", так и "1"). В противном случае зажигается светодиод 10 негативного табло. При n 4 фоторезисторы матрицы 1 образуют элементарную ячейку сетчатки в виде квадрата. Если данная ячейка находится полностью внутри изображения или вне его, то сигналы на входах 11-14 равны "0" или "1" соответственно. Поэтому на табло блока 4 соответствующие светодиоды не зажигаются. Если граница (контур) изображения пересекает данную ячейку матрицы 1, то некоторые из фоторезисторов проводят ток, а другие нет. Поэтому двоичный набор сигналов на входах 11-14 содержит как "0", так и "1". Следовательно, соответствующий светодиод 9 будет зажигаться.
Таким образом, на позитивном табло блока 4 светодиоды, которые соответствуют ячейкам, пересекаемым контуром изображения, будут зажжены, а остальные нет. Следовательно, на позитивном табло получают светящийся контур изображения, а на негативном обратную картину.
Поскольку каждый фоторезистор матрицы 1 принадлежит соседним четырем ячейкам и на кривых участках контур изображения может пересекать сразу несколько ячеек, то на табло блока 4 эти участки контура получаются утолщенными из-за зажигания одновременно трех или четырех соседних светодиодов.
Схема формального нейрона срабатывает от стандартных логических уровней. Величины резисторов 71-4 и 8 определяют величины весовых коэффициентов входов порогового элемента формального нейрона.
(57) ТЕКСТ РЕФЕРАТА ОТСУТСТВУЕТ
Рисунки
Заявка
3396578/24, 05.02.1982
Ереванский политехнический институт им. К. Маркса
Мкртчян С. О
МПК / Метки
МПК: G06K 9/00
Метки: выделения, изображения, контуров
Опубликовано: 10.01.1996
