Аналоговое запоминающее устройство
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
АНАЛОГОВОЕ ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО, содержащее дифференциально-дифференциальный усилитель, первый инвертирующий вход которого соединен соответственно с выходом первого и входом второго ключей, вход первого ключа является входом устройства, выход второго ключа соединен с входом третьего ключа, выходом дифференциально-дифференциального усилителя и является выходом устройства, накопительный элемент на конденсаторе, одна обкладка которого соединена с шиной нулевого потенциала, другая обкладка с выходом третьего ключа и вторым инвертирующим входом дифференциально-дифференциального усилителя, отличающееся тем, что, с целью упрощения устройства, первый и второй неинвертирующие входы дифференциально-дифференциального усилителя соединены с шиной нулевого потенциала.
Описание
Целью изобретения является упрощение аналогового запоминающего устройства при сохранении его точности.

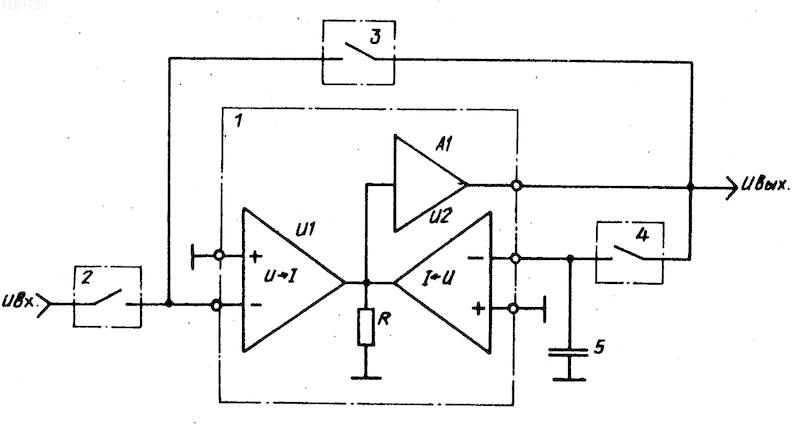

На чертеже приведена функциональная схема аналогового запоминающего устройства.
Устройство содержит диффенциально-дифференциальный усилитель 1, ключи 2-4, конденсатор 5.
Дифференциально-дифференциальный усилитель 1 может быть реализован на известном дифференциальном измерительном усилителе, как это показано на чертеже.
Аналоговое запоминающее устройство работает следующим образом.
В режиме выборки ключи 2 и 4 замкнуты, ключ 3 разомкнут. При этом входное напряжение устройства Uвх поступает на первый инвертирующий вход дифференциально-дифференциального усилителя 1, и на конденсаторе 5, подключенном к выходу усилителя 1 через ключ 4, устанавливается напряжение Uс, величина которого определяется из следующего соотношения:
Uc= (-Uвх+lo1)K1+(-Uc+lo2)K2 (1) где lo1 и lo2 напряжение смещения нуля, приведенное соответственно к первым и вторым дифференциальным входам усилителя 1;
К1 и К2 коэффициент усиления дифференциально-дифференциального усилителя 1 соответственно по первым и вторым дифференциальным входам.
Из приведенного выше соотношения находим напряжение на конденсаторе 5 в режиме выборки
Uс=
(2)
В режиме хранения ключ 3 замкнут, а ключи 2 и 4 разомкнуты.
Напряжения на выходе устройства Uвых определяется запомненным на конденсаторе 5 напряжением Uc и уравнением, описывающим работу дифференциально-дифференциального усилителя 1
Uвых=(-Uвых+lo1)K1+(-Uc+lo2)K2 (3)
Подставляя в выражение (3) значение согласно (2), получим
Uвых=
(4)
Из выражения (4) видно, что в режиме хранения на выходе устройства устанавливается напряжение, практически равное входному напряжению устройства в режиме выборки, причем напряжение смещения нуля дифференциально-дифференциального усилителя 1 подавляется примерно в К1 раз. Таким образом, в предложенном устройстве, так же как и в прототипе, напряжение смещения нуля дифференциального усилителя компенсируется и не влияет на точность устройства, а аппаратурные затраты меньше.
АНАЛОГОВОЕ ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО, содержащее дифференциально-дифференциальный усилитель, первый инвертирующий вход которого соединен соответственно с выходом первого и входом второго ключей, вход первого ключа является входом устройства, выход второго ключа соединен с входом третьего ключа, выходом дифференциально-дифференциального усилителя и является выходом устройства, накопительный элемент на конденсаторе, одна обкладка которого соединена с шиной нулевого потенциала, другая обкладка - с выходом третьего ключа и вторым инвертирующим входом дифференциально-дифференциального усилителя, отличающееся тем, что, с целью упрощения устройства, первый и второй неинвертирующие входы дифференциально-дифференциального усилителя соединены с шиной нулевого потенциала.
Рисунки
Заявка
3654636/24, 24.10.1983
Научно-производственное объединение "Электронприбор", Комбинат ФЭБ Керамише Верке Хермсдорф
Бибяев П. П, Исаев Ю. В, Рубцов А. Б, Бернхард Ракуров, Гюнтер Рон
МПК / Метки
МПК: G11C 27/00
Метки: аналоговое, запоминающее
Опубликовано: 10.04.1996
Код ссылки
<a href="https://patents.su/0-1251720-analogovoe-zapominayushhee-ustrojjstvo.html" target="_blank" rel="follow" title="База патентов СССР">Аналоговое запоминающее устройство</a>
