Солнечный элемент
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СОЛНЕЧНЫЙ ЭЛЕМЕНТ, включающий подложку из полупроводникового материала и металлические контакты, отличающийся тем, что, с целью повышения эффективности преобразования, на поверхность подложки нанесена легированная редкоземельными элементами текстурированная пленка сегнетоэлектрика, ось текстуры которой перпендикулярна поверхности подложки.
Описание
Целью изобретения является повышение эффективности преобразования солнечного излучения и снижение трудоемкости изготовления.

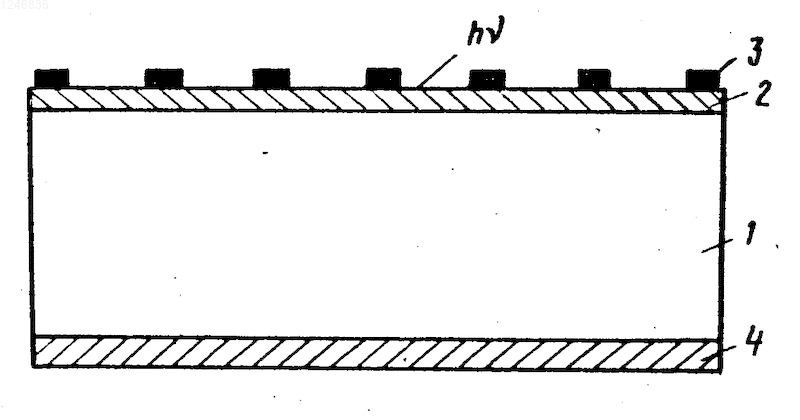

На чертеже изображен солнечный элемент.
Солнечный элемент содержит подложку 1 из полупроводникового материала, например кремния р-типа проводимости, на которую нанесена текстурированная и легированная редкоземельными элементами, например титаном или церием, пленка 2 сегнетоэлектрика, например титаната висмута или титаната бария. На поверхности пленки 2 создан решетчатый электрод 3, а на тыльной стороне подложки 1 сплошной электрод 4.
П р и м е р. На кремниевую подложку после стандартной химической очистки нанесена в вакууме методом реактивного ионно-плазменного распыления в планарной магнетронной системе при давлении 5.10-2 мм рт.ст. текстурированная легированная пленка сегнетоэлектрика, титаната висмута. В этом случае в качестве мишени необходимо использовать сегнетоэлектрическую керамику с предварительным введением в нее 0,1-0,3% мол микродобавки редкоземельных элементов, например лантана. Это обеспечивает автоматическое легирование растущего сегнетоэлектрического слоя, не требуя повышенных температур для создания необходимой проводимости. Решетчатый токосъемный электрод создан методом вакуум-термического напыления металла, например алюминия с последующим приведением фотолитографии. Нижний электрод также наносят методом вакуум-термического напыления, например, алюминия. Затем проводят отжиг структурны при температуре порядка 450оС в течение 10 мин в атмосфере водорода.
Предложенная конструкция солнечного элемента позволяет повысить коэффициент эффективности преобразования солнечного излучения на 3-4%
СОЛНЕЧНЫЙ ЭЛЕМЕНТ, включающий подложку из полупроводникового материала и металлические контакты, отличающийся тем, что, с целью повышения эффективности преобразования, на поверхность подложки нанесена легированная редкоземельными элементами текстурированная пленка сегнетоэлектрика, ось текстуры которой перпендикулярна поверхности подложки.
