Электролит для осаждения сурьмы
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ЭЛЕКТРОЛИТ ДЛЯ ОСАЖДЕНИЯ СУРЬМЫ, содержащий треххлористую сурьму и комплексообразователь, отличающийся тем, что, с целью увеличения рассеивающей способности, коррозионной стойкости и повышения допустимых плотностей тока, он дополнительно содержит ОП-10 (полиэтиленгликолевый эфир высокомолекулярных алкилфенолов) и выравниватель А (бензолсульфат метилдиэтиламинометилполигликолевого эфира алкилфенола), а в качестве комплексообразователя - трилон Б (динатриевая соль этилендиаминтетрауксусной кислоты) при следующем соотношении компонентов, г/л:
Треххлористая сурьма - 50 - 70
Трилон Б - 20 - 30
ОП-10 - 3,5 - 4,5
Выравниватель А - 1,5 - 2,5
Описание
Целью изобретения является увеличение рассеивающей способности, коррозионной стойкости и повышение допустимых плотностей тока.
Положительный эффект достигается путем введения в электролит на основе треххлористой сурьмы ОП-10, выравнивателя А и трилона Б.
Осаждение проводят при плотности тока 1,5-5 А/дм2 и температуре 18-25оС при перемешивании электролита с использованием платиновых анодов, рН электролита составляет 0,5-0,7.

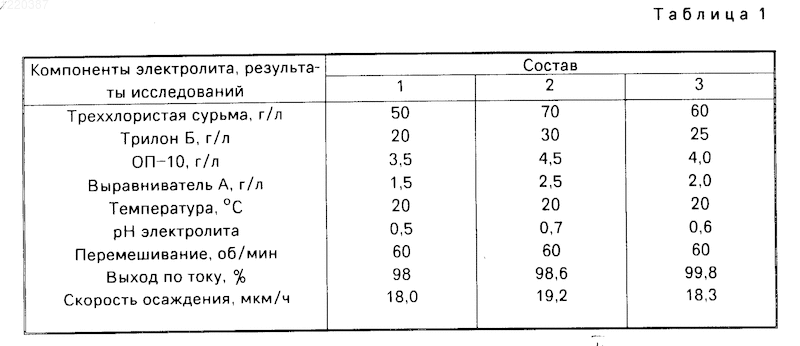

Электролит готовят следующим образом. В отдельных емкостях растворяют трилон Б и треххлористую сурьму, раствор трилона Б вливают при перемешивании в раствор соли сурьмы и добавляют ОП-10 и выравниватель А. Изобретение иллюстрируется данными в табл.1.
Микротвердость покрытий определяли на приборе ПМТ-3 при нагрузке на алмазную пирамиду 30 ч. Рассеивающую способность электролита определяли в ячейке Филда. Испытания на коррозионную стойкость проводили путем выдержки образцов при 20оС в течение 19-20, ч в 0,1 н. растворе Н2SО4.
Введение в электролит трилона Б позволяет вести процесс электроосаждения сурьмы при более высоких плотностях тока (до 5 А/дм2), что приводит к интенсификации процесса.
Интервал концентрации трилона Б в растворе обусловлен тем, что при уменьшении концентрации комплексообразователя происходит увеличение количества свободных ионов металла в растворе, что приводит к гидролизу треххлористой сурьмы и ухудшению качества покрытий, а при уменьшении концентрации трилона Б происходит образование темных некачественных осадков.
Введение в электролит ОП-10 оказывает влияние на равномерность распределения металла на поверхности катода и качество покрытия. Увеличение и понижение концентрации ОП-10 в электролите по сравнению с предельными значениями приводит к повышению поляризации катода, увеличению рассеивающей способности электролита и измельчению структуры осадков, что приводит к повышению механических и коррозионных свойств покрытий. При повышении концентрации ОП-10 в растворе до выше 5 г/л происходит осаждение менее коррозионностойких темно-серых покрытий.
Присутствие в электролите выравнивателя А способствует получению на катоде блестящих, коррозионностойких покрытий. Увеличение и понижение концентрации выравнивателя А по сравнению с предельными значениями приводит к ухудшению внешнего вида покрытий и снижению их коррозионной стойкости.

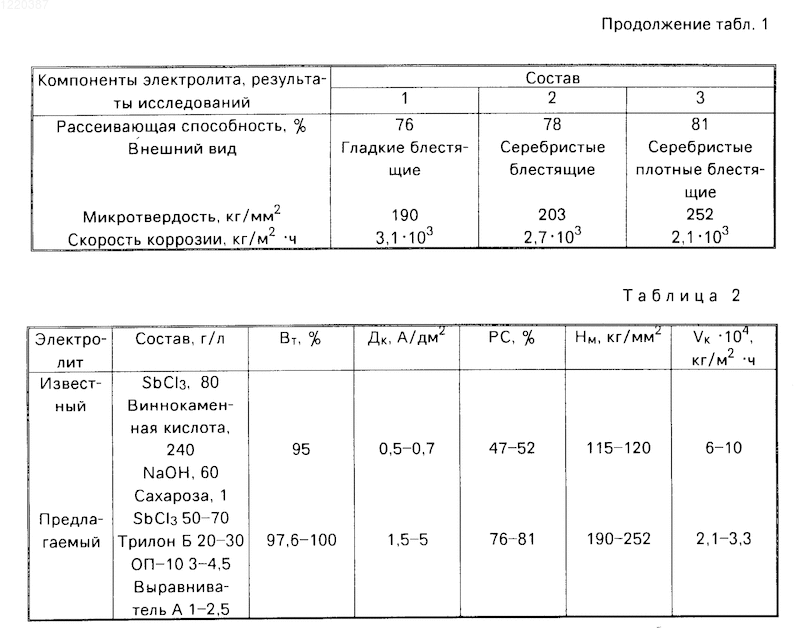

В табл. 2 представлены сравнительные данные для известного и предлагаемого электролитов.
Предлагаемый электролит позволяет осаждать светлые, блестящие, коррозионностойкие покрытия толщиной до 100 мкм. Электролит обладает высокой рассеивающей способностью (76-81%) и позволяет вести электроосаждение при более высоких плотностях тока (до 5 А/дм2).
ЭЛЕКТРОЛИТ ДЛЯ ОСАЖДЕНИЯ СУРЬМЫ, содержащий треххлористую сурьму и комплексообразователь, отличающийся тем, что, с целью увеличения рассеивающей способности, коррозионной стойкости и повышения допустимых плотностей тока, он дополнительно содержит ОП-10 (полиэтиленгликолевый эфир высокомолекулярных алкилфенолов) и выравниватель А (бензолсульфат метилдиэтиламинометилполигликолевого эфира алкилфенола), а в качестве комплексообразователя - трилон Б (динатриевая соль этилендиаминтетрауксусной кислоты) при следующем соотношении компонентов, г/л:
Треххлористая сурьма - 50 - 70
Трилон Б - 20 - 30
ОП-10 - 3,5 - 4,5
Выравниватель А - 1,5 - 2,5
Рисунки
Заявка
3744838/02, 21.04.1984
Шиблева Т. Г, Поветкин В. В, Захаров М. С
МПК / Метки
МПК: C25D 3/54
Метки: осаждения, сурьмы, электролит
Опубликовано: 27.02.1996
Код ссылки
<a href="https://patents.su/0-1220387-ehlektrolit-dlya-osazhdeniya-surmy.html" target="_blank" rel="follow" title="База патентов СССР">Электролит для осаждения сурьмы</a>
Антидинатронное покрытие для электродов электровакуумных приборов на основе хрома и оксида хрома и электролит для его получения
Номер патента: 957316
Опубликовано: 07.09.1982
Авторы: Гостиев, Малынин, Морозов, Хмара
МПК: H01J 19/30
Метки: антидинатронное, оксида, основе, покрытие, приборов, хрома, электровакуумных, электродов, электролит
...кремнефтористого калия ниже указанного значения приводит к возрастанию содержания в покрытии оксида хрома, что отрицательно сказывается на его стойкости к электронной бомбардировке. Увеличение концентрации кремнефтористого калия выше предельного значения приводит к изменению характера микрорельефа поверхности покрытия в сторону его сглаживания и возрастанию в связи с этим 6 выше допустимых значений. Микрофотографии поверхности антидинатронных покрытий получают методом растровой электронной микроскопии во вторично-электронном изображении с помощью электронного микроскопа типа 15 М - 50 А, Объектом электронномикроскопического исследования являются образцы антидинатронных покрытий на основе хрома и оксида хрома, нанесенных на медную...
Электролит для покрытия поверхности печатных контактных элементов слоем родия
Номер патента: 243668
Опубликовано: 01.01.1969
Авторы: Буров, Коломейцева, Кораблев
Метки: контактных, печатных, поверхности, покрытия, родия, слоем, электролит, элементов
...ПОВЕРХНОСТИ ПЕЧАТНЫХ КОНТАКТНЫХ ЭЛЕМЕНТОВ СЛОЕМ РОДИЯолучение однородной структуры покрытия, игает 800 кг/мм 2, ивеличины переходно ктных элементов. Известны электролиты для покрытия печатных контактных элементов слоем родия гальваническим способом, содержащие соль родия.Цель изобретения - получить однородную 5 мел кокристаллическую структуру покрытия,Достигается это тем, что в качестве соли родия использован аминохлоридный родий.Концентрация аминохлоридного родия в пересчете на металлический родий б - 7 г/л, кис лотность электролита 8 - 9, рабочая температура электролита 70+ 2 ОС, плотность тока 2 а/дм-.Родирование печатных контактных элементов в аминохлоридном электролите, не имею щем примесей посторонних металлов, обеспечнвает п...
Композиция для покрытий фрикционных деталей
Номер патента: 630269
Опубликовано: 30.10.1978
Авторы: Гаврилин, Кондаурова, Семкина, Чертков
МПК: C08K 13/02, C08L 9/02
Метки: композиция, покрытий, фрикционных
...дета нового каучука, н тадиена с алкилв ющая фенольную лентных металлов понентов, вес пит- торС в уют тор эф- иях бутадиенфенольной ьдегидную ЯпСЬ гимешивают ния.ор све 00 - 15630269 покрытия ооразцы подвергают ботке при 150 С в течение 6 ч, деляют их момент трогания.П р и м е р ы 1 - 3. В табл. Б примеры предлагаемой (1 - 3)композиций. тер:;ообразатем опре 1 приводят и известной ТаблицаБес компонентов, вес. ч. ио примера 3 известная Состав Соиолимеры буталиена с алкилвинилииои"инваи 100 Бсталиеннитрильньи ка ччтк 00100 00 1 С)сМ - 26 М) Грет-Бутилфенолзормальдсгилиая смола 101 К), Слой проч ный, ие прилипает Слой проч вы, не прилипает Прилипает, оставляет сле. лы от сопри- косновения пой почньн 1, не и или: ает Увеличение момента...
Электролит для электрохимического получения перборота натрия
Номер патента: 1096308
Опубликовано: 07.06.1984
Авторы: Алехин, Архипова, Бердюгина, Завацкий, Завертяева, Лазарев, Пермяков
МПК: C25B 1/32
Метки: натрия, перборота, электролит, электрохимического
...не содержит твердых примесей, вь 1 эывающих зарастание электролизеров, имеет щелочную реакцию,Введение в электролит аммонийнойсоли фосфорной кислоты позволяетувеличить выход по току, исключаетприсутствие в электролите несколькихсоединений, в частности этилендиамина1И Ы Ы М тетрауксусной кислоты динатриевая соль, роданистого аммония,нитрата натрия илн магния, так какаммонийная соль фосфорной кислотыявляется одновременно стабилизаторомэлектролита и катализатором основнойреакции электролиза,Целесообразность выбранного предела (0,1-0,5 г/л) солей фосфорнойкислоты обьясняется тем, что при содержании соли Фосфорной кислоты ниже 0,1 г/л увеличения выхода ло токуне происходит и при содержании выше0,5 г/л расход соли фосфорной...
Расплав для нанесения защитных покрытий
Номер патента: 1687644
Опубликовано: 30.10.1991
Авторы: Кирицева, Кукушкин, Пахалуев, Пишванов, Тычинин, Филиппова
Метки: защитных, нанесения, покрытий, расплав
...хрома при соотношении с барием, равном 1:10, обеспечивает повышение коррозионной стойкости покрытия в 1,5 раза, 2 табл стойкость покрытия не обнаружено. Введение хрома выше предлагаемого количества приводит к ухудшению качества покрытия вследствие ограниченной растворимости хрома при данных условиях, появлению на поверхности покрытия крупинок и повышению потерь при коррозионных испытаниях,Для получения наилучших результатов по коррозионной стойкости покрытия хром а расплав вводится в указанном интервале при отношении его содержания к содержанию бария, равном 1:10. Экспериментально установленное в этом случае снижение коррозионных потерь при испытаниях объясняется повышением растворимости бария в алюмоцинковом расплаве в присутствии...
Предыдущий патент: Способ регулирования уровня мощности ядерного реактора
Следующий патент: Электронно-лучевая сварочная пушка
Случайный патент: Способ изготовления огнеупорных гранул
