Способ изготовления рентгеношаблона
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1217196
Авторы: Глуздакова, Домахина, Иванцова, Чесноков
Формула
1. СПОСОБ ИЗГОТОВЛЕНИЯ РЕНТГЕНОШАБЛОНА, включающий формирование на подложке слоя прозрачного для рентгеновского излучения и получение на нем маскирующего рисунка из материала, поглощающего рентгеновское излучение, формирование мембраны и опорного кольца по периферии подложки путем избирательного травления подложки, отличающийся тем, что, с целью увеличения выхода годных рентгеношаблонов путем предотвращения разрушения мембраны, перед избирательным травлением подложки на слой мембраны с маскирующим рисунком наносят упрочняющий слой, а после травления упрочняющий слой удаляют.
2. Способ по п.1, отличающийся тем, что в качестве материала упрочняющего слоя используют медь.
Описание
Цель изобретения увеличение процента выхода годных рентгеношаблонов путем предотвращения разрушения мембраны.

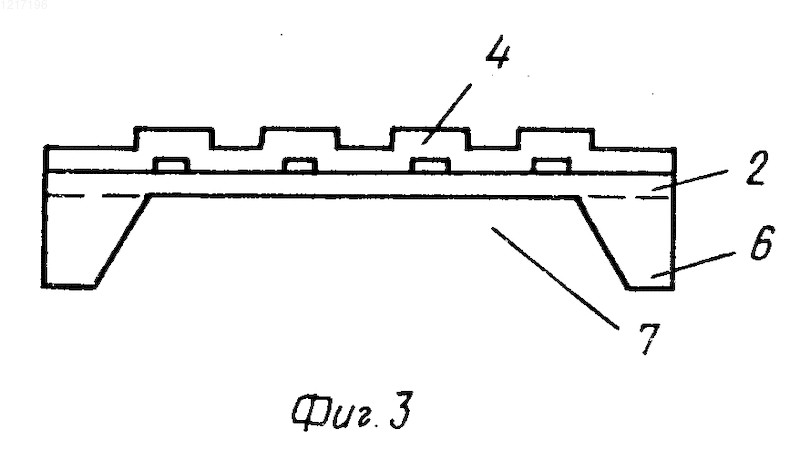

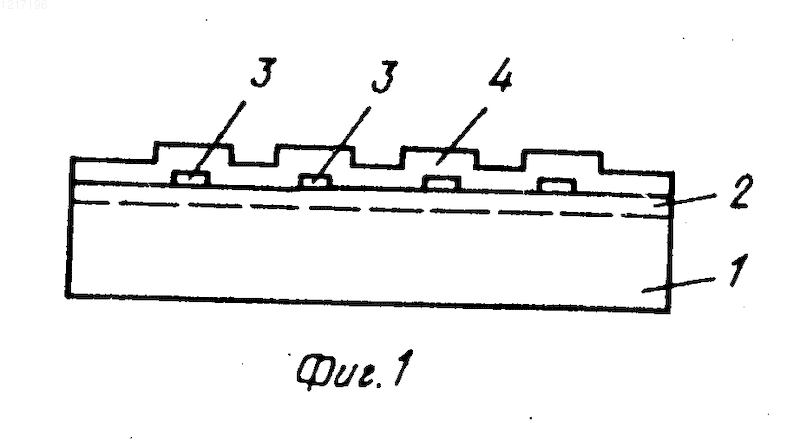

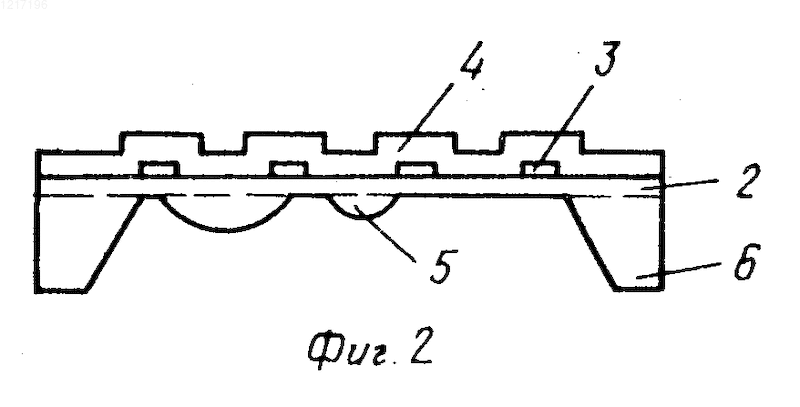

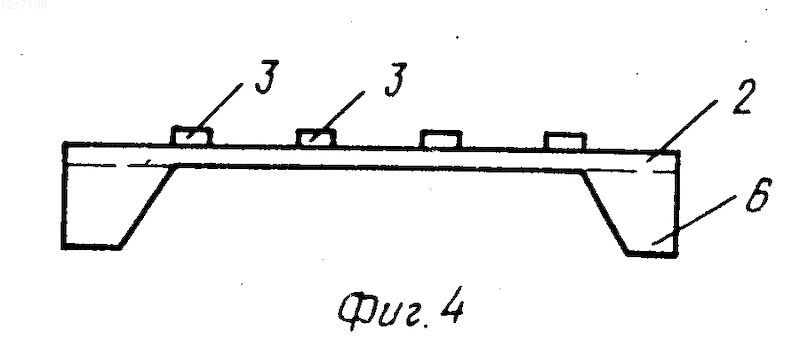

На фигурах 1-4 представлена последовательность операций изготовления рентгеношаблона способом согласно изобретению.
На фигурах показана подложка 1 со слоем мембраны 2, на которой нанесен слой 3 из материала, поглощающего рентгеновское излучение, сформированный в соответствии с топологическим рисунком. На слой 3 нанесен упрочняющий слой 4. При избирательном травлении подложки на слое мембраны остаются недотравленные островки 5 материала подложки и опорное кольцо 6. При продолжении травления островки растворяются с формированием полости 7.
П р и м е р. В кремниевой подложке 1 толщиной 0,5 мм с ориентацией (100) формировали слой мембраны 2 толщиной 2 мкм диффузионным легированием подложки бором до концентрации
1020 см3. На этом слое формировали слой 3, поглощающий рентгеновское излучение, из золота толщиной 0,25 мкм. Затем нанесли вспомогательный упрочняющий пленочный слой 4 меди электролитическим осаждением толщиной 2.10 мкм (фиг.1).Травление полости 7 в кремниевой подложке проводилось в растворе этилендиаминпирокатехин вода при температуре кипения раствора. На первом этапе травления образуются островки 5 недотравленного материала (фиг.2), которые удаляются при последующем травлении (фиг.3).
Медный подслой 4 удаляли в водном растворе хромового ангидрида и серонокислого аммония, в результате чего получали рентгеношаблоны с мембраной диаметром 80 мм с выходом годных 80-90% и более (фиг.4).
1. СПОСОБ ИЗГОТОВЛЕНИЯ РЕНТГЕНОШАБЛОНА, включающий формирование на подложке слоя прозрачного для рентгеновского излучения и получение на нем маскирующего рисунка из материала, поглощающего рентгеновское излучение, формирование мембраны и опорного кольца по периферии подложки путем избирательного травления подложки, отличающийся тем, что, с целью увеличения выхода годных рентгеношаблонов путем предотвращения разрушения мембраны, перед избирательным травлением подложки на слой мембраны с маскирующим рисунком наносят упрочняющий слой, а после травления упрочняющий слой удаляют.
2. Способ по п.1, отличающийся тем, что в качестве материала упрочняющего слоя используют медь.
Рисунки
Заявка
3773255/21, 12.07.1984
Чесноков В. В, Домахина А. М, Иванцова Н. Д, Глуздакова Г. В
МПК / Метки
МПК: H01L 21/312
Метки: рентгеношаблона
Опубликовано: 10.05.1996
Код ссылки
<a href="https://patents.su/0-1217196-sposob-izgotovleniya-rentgenoshablona.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления рентгеношаблона</a>
