Трансформатор-выпрямитель
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1190906
Авторы: Блащенко, Сапачев, Серебряков
Формула
ТРАНСФОРМАТОР-ВЫПРЯМИТЕЛЬ, содержащий магнитопровод с расположенными на нем первичной и вторичной обмотками, размещенными в баке с жидким диэлектриком, два изолятора, каждый из которых имеет проходную полость с размещенным в ней основным выпрямительным элементом, прикрепленным к разъемному токовыводу, отличающийся тем, что, с целью улучшения массогабаритных и энергетических показателей, каждый из изоляторов выполнен с дополнительными проходными полостями по числу фаз, в каждой из которых размещен дополнительный выпрямительный элемент, соединенный с основным элементом одноименными электродами и подключенный к соответствующему разъемному токовыводу, и свободными электродами - к соответствующему выводу вторичной обмотки, образуя при этом мостовой выпрямитель.
Описание
Цель изобретения - улучшение массо-габаритных и энергетических показателей.

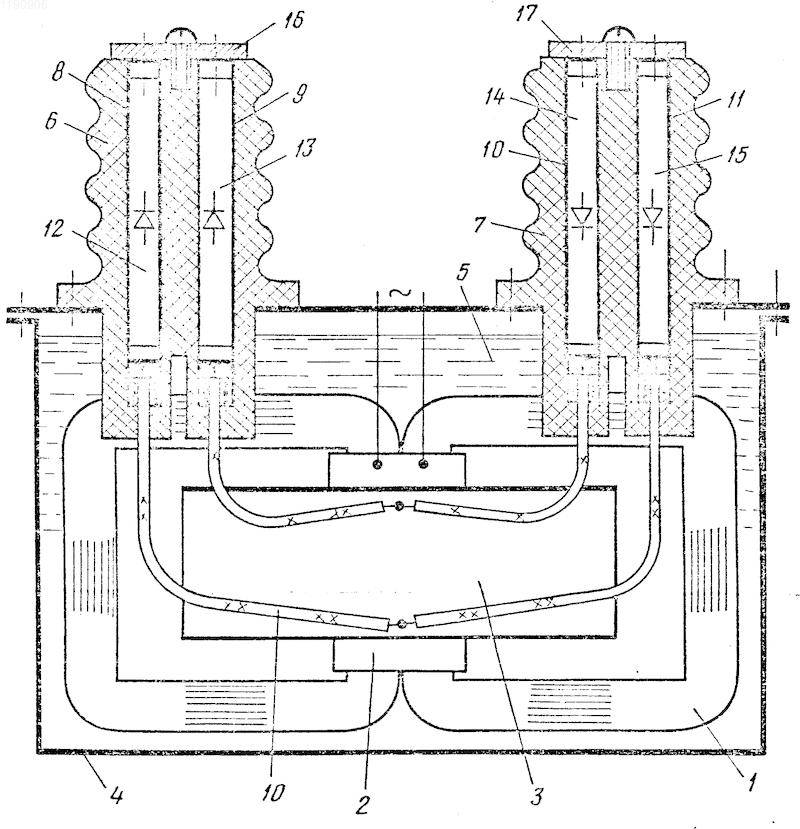

На чертеже изображена конструкция частотного исполнения трансформатора-выпрямителя, собранного по двухфазной мостовой схеме.
Трансформатор-выпрямитель содержит магнитопровод 1 с расположенными на нем первичной обмоткой 2 и вторичной обмоткой 3, которые размещены в баке 4 с жидким диэлектриком 5, изоляторы 6, 7. Каждый из изоляторов 6 или 7 имеет проходные полости 8 и 9 и 10 и 11 с размещенными в них выпрямительными элементами 12 и 13 и 14 и 15, которые прикреплены к разъемным токовыводам 16 и 17 соответственно. Выпрямительные элементы 12, 13 соединены катодами, выпрямительные элементы 14, 15 - анодами и подключены к разъемным токовыводам 16, 17 соответственно. Аноды выпрямительных элементов 12, 13 и катоды выпрямительных элементов 14, 15 подсоединены к выводам вторичной обмотки 3.
Предлагаемый трансформатор работает следующим образом.
На первичную обмотку 2 подается переменное напряжение питания. С выводов вторичной обмотки 3 снимается трансформированное переменное высокое напряжение, поступающее на вход двухфазного мостового выпрямителя, собранного на выпрямительных элементах 12-15. С выхода мостового выпрямителя, образованного разъемными токовыводами 16 и 17 снимается выпрямленное напряжение. Контакт выпрямительных элементов 12-15 с выводами обмотки 3 может обеспечиваться пружиной. Монтаж и демонтаж выпрямительных элементов 12-15 осуществляется через торцы изоляторов 6 и 7 после отсоединения разъемных токовыводов 16 и 17. Изоляторы 6 и 7 для трансформатора могут быть изготовлены как цельными с проходными полостями, так и со вставками, снабженными проходными полостями.
В качестве примера приведена конструкция трансформатора с двумя фазами переменного тока. Возможна конструкция с большим числом фаз. При этом количество проходных полостей в каждом из изоляторов равно числу фаз.
Рисунки
Заявка
3683204/07, 02.01.1984
Проектно-конструкторское бюро электрогидравлики АН УССР
Сапачев В. И, Блащенко А. Д, Серебряков А. А
МПК / Метки
МПК: H02M 7/04
Метки: трансформатор-выпрямитель
Опубликовано: 20.02.1995
