Распределительное устройство
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1173852
Автор: Зорин
Формула
1. РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО, содержащее корпус, золотник с пружиной, приводной кулачок с пазом и коромысло, шарнирно установленное в корпусе, при этом золотник шарнирно связан со свободным концом коромысла, в средней части которого установлен ролик с возможностью взаимодействия с пазом приводного кулачка, имеющим рабочий и нерабочий участки профиля, отличающееся тем, что, с целью повышения надежности путем предотвращения контакта ролика с нерабочим участком профиля паза кулачка, в корпусе со стороны, противоположной пружине, дополнительно установлен упор золотника с возможностью осевого перемещения.
2. Устройство по п. 1, отличающееся тем, что между золотником и коромыслом установлена плоская пружина.
Описание
Цель изобретения повышение надежности распределительного устройства путем предотвращения контакта ролика с нерабочим участком профиля паза кулачка.

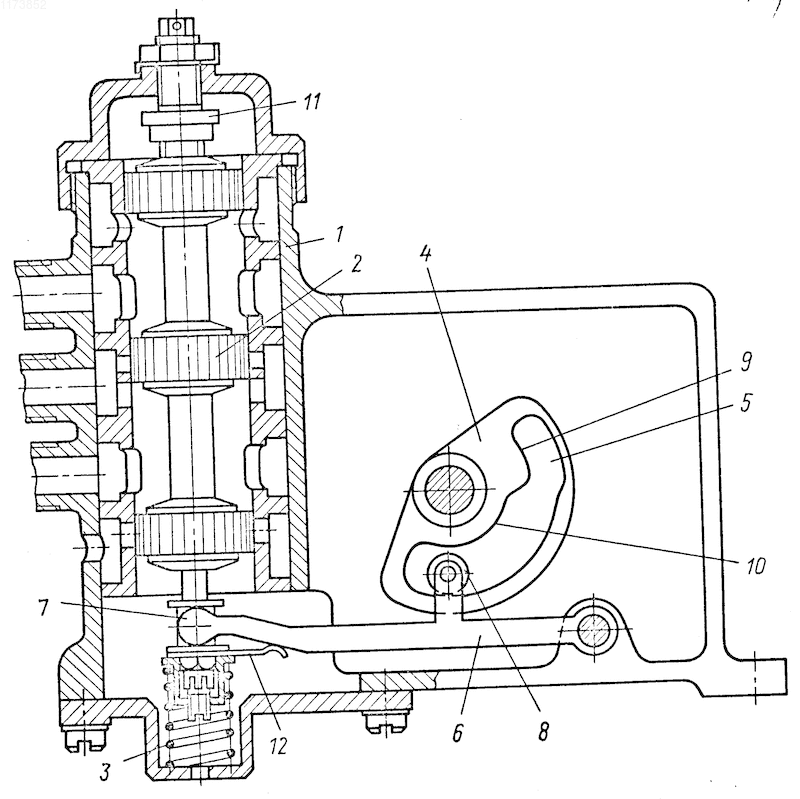

На чертеже представлена конструктивная схема описываемого устройства. Распределительное устройство содержит корпус 1, золотник 2 с пружиной 3, приводной кулачок 4 с пазом 5 и коромысло 6, шарнирно установленное в корпусе 1, при этом золотник 2 шарнирно связан со свободным концом 7 коромысла 6, в средней части которого установлен ролик 8 с возможностью взаимодействия с пазом 5 приводного кулачка 4, имеющим рабочий 9 и нерабочий 10 участки профиля. В корпусе 1 со стороны, противоположной пружине 3, дополнительно установлен упор 11 золотника 2 с возможностью осевого перемещения. Между золотником 2 и коромыслом 6 установлена плоская пружина 12.
Распределительное устройство работает следующим образом. При вращении кулачка 4 из положения, изображенного на чертеже, по часовой стрелке контакт между роликом 8 и нерабочим участком 10 профиля паза 5 исключен благодаря тому, что золотник 2 прижат пружиной 3 к упору 11. Контакт наступает только при достижении роликом рабочего участка 9 профиля, в результате чего золотник переключается в новое рабочее положение. Пружина 12 поддерживает постоянный контакт золотника 2 и коромысла 6. Отсутствие контакта кулачка 4 и ролика 8 на большей части хода снижает износ этой пары.
1. РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО, содержащее корпус, золотник с пружиной, приводной кулачок с пазом и коромысло, шарнирно установленное в корпусе, при этом золотник шарнирно связан со свободным концом коромысла, в средней части которого установлен ролик с возможностью взаимодействия с пазом приводного кулачка, имеющим рабочий и нерабочий участки профиля, отличающееся тем, что, с целью повышения надежности путем предотвращения контакта ролика с нерабочим участком профиля паза кулачка, в корпусе со стороны, противоположной пружине, дополнительно установлен упор золотника с возможностью осевого перемещения.
2. Устройство по п.1, отличающееся тем, что между золотником и коромыслом установлена плоская пружина.
Рисунки
Заявка
3248927/06, 16.02.1981
Зорин А. Т
МПК / Метки
МПК: F15B 13/02
Метки: распределительное
Опубликовано: 20.04.1996
