Взрывоэмиссионный катод
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1143246
Автор: Коренев
Формула
ВЗРЫВОЭМИССИОННЫЙ КАТОД, содержащий металлическую подложку с закрепленным на ней инициатором катодной плазмы графитоволоконного типа, отличающийся тем, что, с целью увеличения длительности импульса и плотности тока электронного пучка, инициатор катодной плазмы выполнен в виде слоев графитовой ткани, разделенных ферромагнитной прокладкой, при этом толщина ткани и прокладки удовлетворяют выражению
0,1 h/a
4,
где h толщина ферромагнитной прокладки,
a толщина графитовой ткани.
Описание
Известен взрывоэмиссионный катод для электронных устройств, содержащий металлическую подложку и инициатор катодной плазмы, выполненный в виде металлического цилиндра. При этом конструктивно металлическая подложка и цилиндрический электрод могут представлять единую деталь.
Недостаток этого устройства состоит в малой величине длительности импульса тока. Малая величина длительности импульса тока объясняется большой скоростью расширения катодной плазмы в сторону анода. Так при зазоре между анодом и катодом, равном 1 см, и скорости катодной плазмы



Известен также взрывоэмиссионный катод, содержащий металлическую подложку с закрепленным на ней инициатором катодной плазмы графитоволоконного типа В этой конструкции инициатор катодной плазмы выполнен в виде отдельных пучков графитовых волокон. С целью уменьшения плотности тока, протекающего через пучки графитовых волокон, эти пучки включены в цепь источника тока через резисторы типа ТВО-2. Максимально возможная длительность импульса тока пучка электронов, полученная в работе составляет


Недостаток этого устройства состоит в резком уменьшении длительности импульса тока при увеличении плотности электронного тока до значений j > 10-1 A/cм2. Известно, что с многоострийных взрывоэмиссионных катодов можно снимать токи микросекундной длительности при плотности тока j







Целью изобретения является увеличение длительности импульса и плотности тока электронного пучка.
Указанная цель достигается тем, что во взрывоэмиссионном катоде, содержащем металлическую подложку с закрепленным на ней инициатором катодной плазмы графитоволоконного типа, инициатор катодной плазмы выполнен в виде слоев графитовой ткани, разделенных ферромагнитной прокладкой, при этом толщина ткани и прокладки удовлетворяют напряжению:
0,1


h толщина ферромагнитной прокладки.
На чертеже изображен предлагаемый катод.

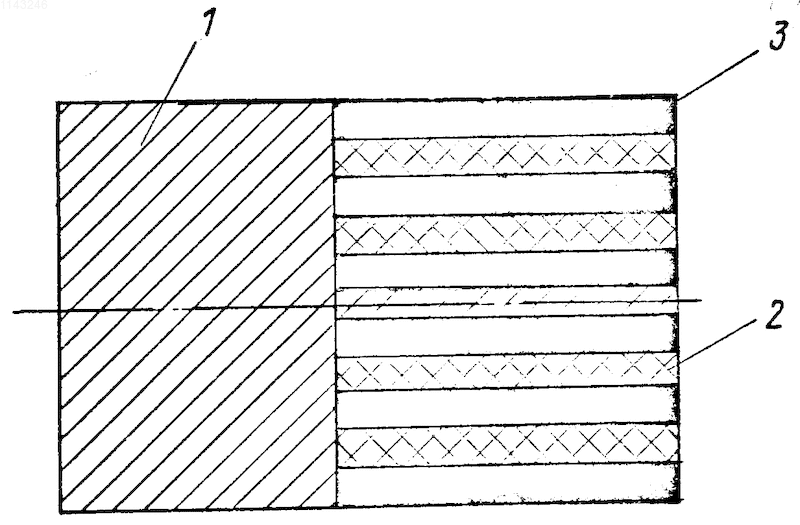

Катод содержит металлическую подложку 1 с закрепленным на ней инициатором катодной плазмы, выполненным из графитовой ткани, слои 2 которой отделены друг от друга ферромагнитной прокладкой 3. В различных вариантах конструкции ткань и прокладка могут быть свернуты в спираль, набраны в виде стопки чередующихся отрезков ткани и прокладки и т.п.
Предложенный катод со взрывной эмиссией работает следующим образом. При подаче импульса напряжения на катод на остриях волокон графитовой ткани концентрируется электрическое поле, которое достаточно для возникновения катодной плазмы за счет взрывных эффектов. Катодная плазма расширяется в сторону анода с некоторой скоростью, которая при плотности тока j



Как показывают проведенные измерения при помощи осциллографического метода, значение скорости V для целого ряда ферромагнетиков составляет V


Опытные образцы катодов содержали металлическую подложку, в которую вворачивался металлический стержень с инициатором катодной плазмы, который был выполнен из графитовой ткани с проложенной магнитной лентой типа 7. При этом инициатор катодной плазмы сворачивался в спираль. При использовании ферромагнитных прокладок из ферритов типа 200 НН и 300 НН инициатор катодной плазмы собирался в виде последовательного набора отрезков графитовой ткани, которые разделялись ферромагнитными пластинками.
Проведенные эксперименты показали, что для создания однородной катодной плазмы и уменьшения скорости плазмы V важную роль играет соотношение между толщинами ферромагнитной прокладки и графитовой ткани.
При толщине ферромагнитной прокладки h, большей 4а (где а толщина графитовой ткани), катодная плазма неоднородна по своему сечению и величина электронного тока уменьшается за счет уменьшения площади плазменного эмиттера. При h < 0,1а скорость катодной плазмы увеличивается и составляет V

Таким образом, предложенный катод со взрывной эмиссией позволяет одновременно увеличить длительность импульса тока электронов и плотность электронного тока. Эксперименты, проведенные при напряжении на диоде
