Устройство индексирования подвижного узла цилиндрической формы

УСТРОЙСТВО ИНДЕКСИРОВАНИЯ ПОДВИЖНОГО УЗЛА ЦИЛИНДРИЧЕСКОЙ ФОРМЫ, содержащее опорный элемент и сухари, отличающееся тем, что, с целью повышения надежности и упрощения конструкции, сухари выполнены с наклонными контактными поверхностями, взаимодействующими с соответствующими наклонными поверхностями, выполненными на опорном элементе, причем сухари установлены с возможностью перемещения в направлении, перпендикулярном оси опорного элемента.

Изобретение относится к машиностроению, в частности станкостроению, предназначено для зажима шпиндельных пинолей и может быть использовано в любой отрасли народного хозяйства для установочных перемещений и закрепления различных по размерам цилиндрической поверхности узлов.
Известно устройство, снабженное опорным элементом, выполненным в виде выступа, противоположные контактные плоскости которого расположены параллельно образующей цилиндрической поверхности пиноли, и к которому поджимаются два стягиваемых винтом сухаря.
Недостатком устройства является то, что такая конструкция не исключает возможности осевого сдвига зажимаемой детали в процессе работы под действием осевых динамических нагрузок и, кроме того, в этом устройстве необходимо наличие специального механизма для установочных осевых перемещений зажимаемой детали.
Целью изобретения является повышение надежности и упрощение конструкции.
Указанная цель достигается тем, что сухари выполнены с наклонными контактными поверхностям, взаимодействующими с соответствующими наклонными поверхностями опорного элемента, причем перемещение сухарей осуществляется параллельно друг к другу в направлении, перпендикулярном оси опорного элемента.

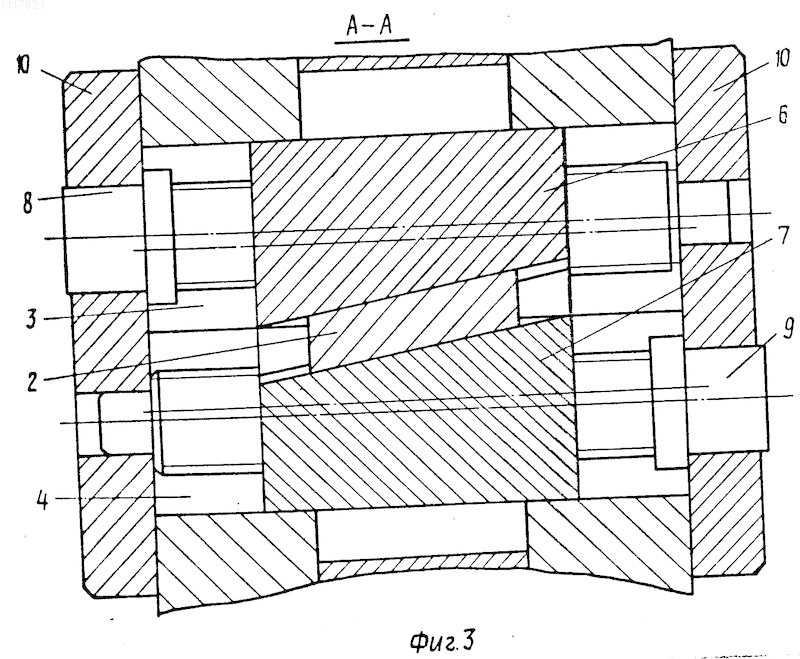

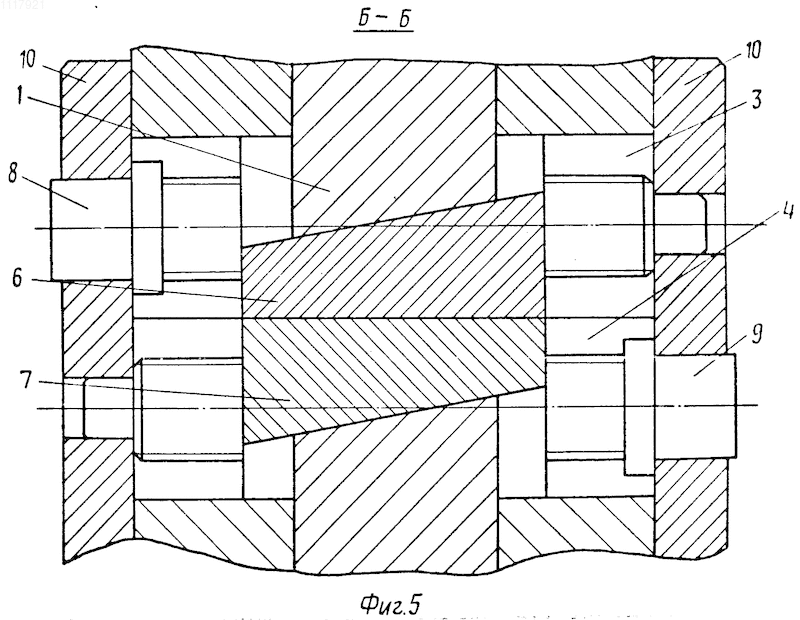

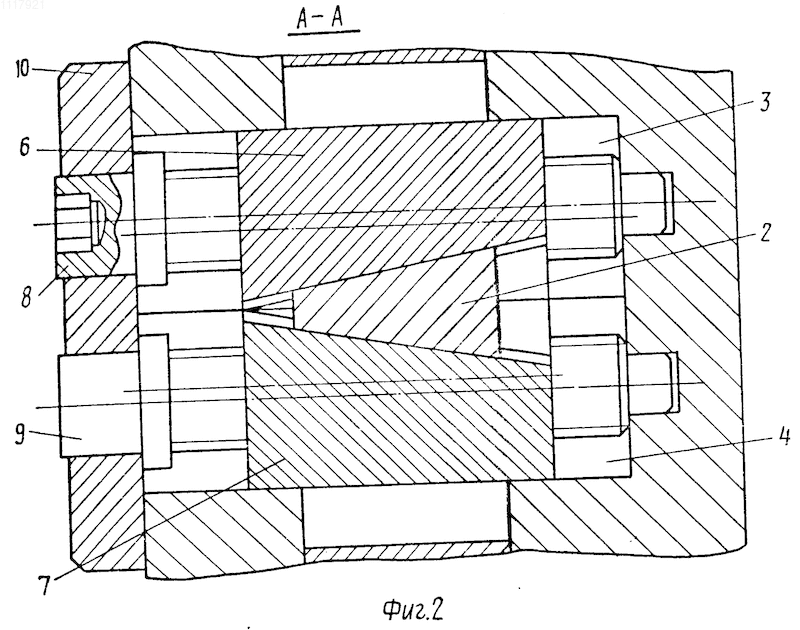

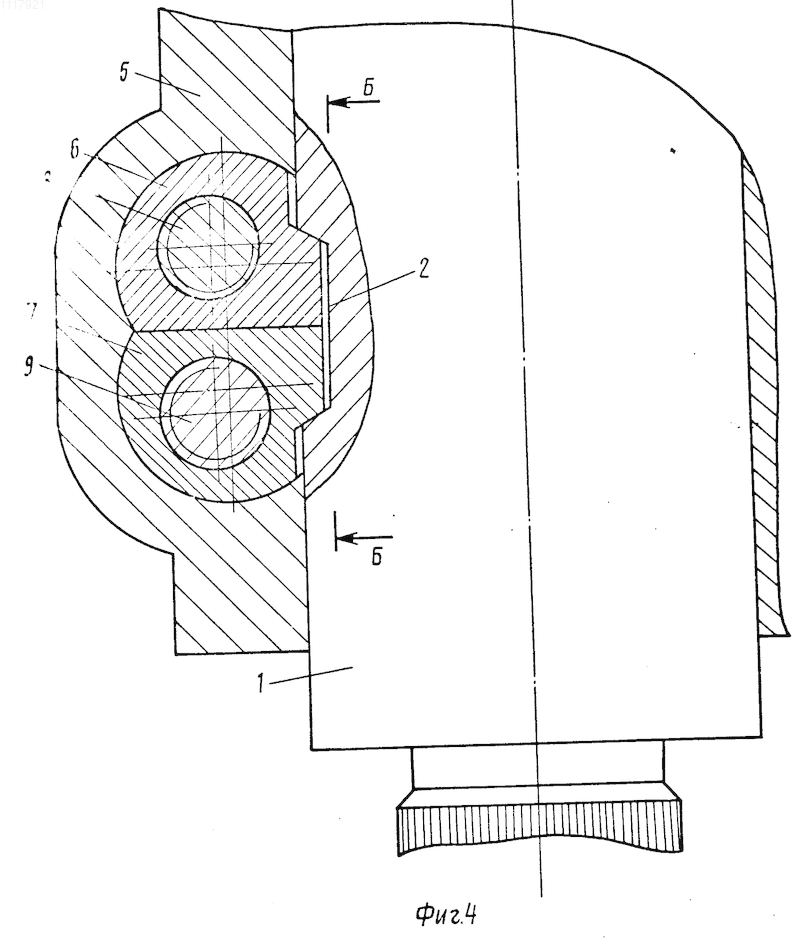

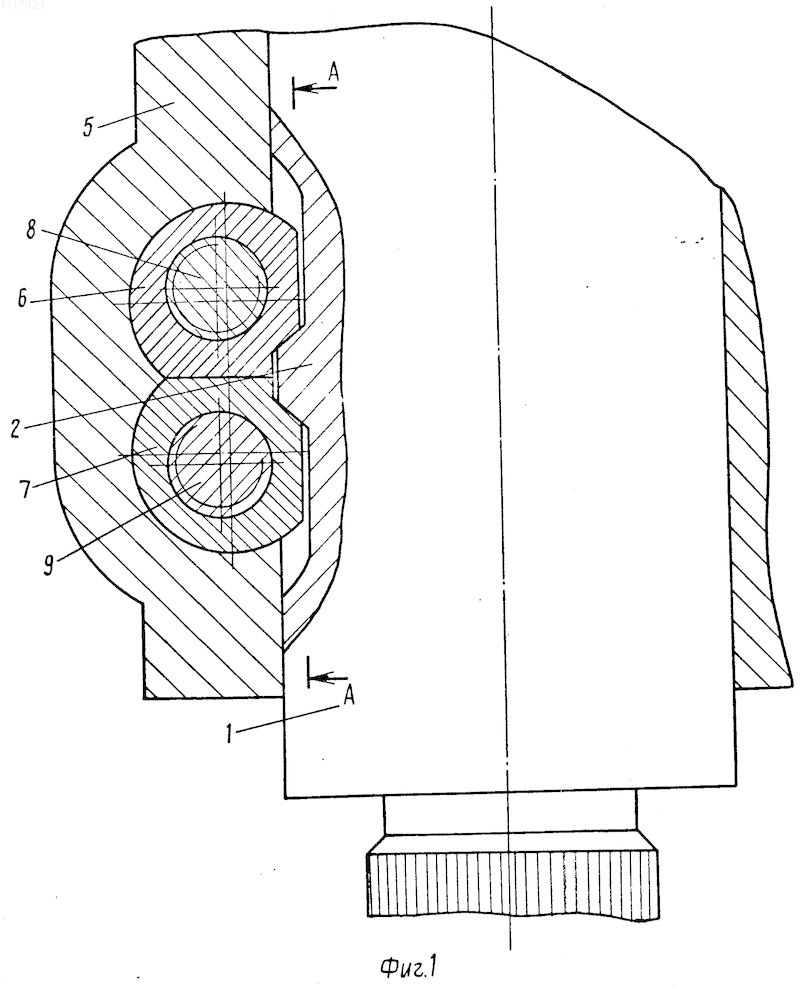

На фиг. 1 изображен общий вид устройства в разрезе (вариант с опорным элементом в виде выступа); на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение А-А на фиг. 1 (вариант исполнения); на фиг. 4 - общий вид устройства в разрезе (вариант с опорным элементом в виде паза); на фиг. 5 - сечение Б-Б на фиг. 4.
Пиноль 1 по наружной цилиндрической поверхности снабжена опорным элементом 2, который может быть выполнен в виде выступа или паза. Выполнение опорного элемента и его расположение на пиноли выбирается в зависимости от конкретных условий эксплуатации узла и обуславливается выполнением его контактных плоскостей. Они могут быть выполнены параллельными или под углом друг к другу. Расположение их по отношению к образующей цилиндра пиноли также варьируется. При этом непременно соблюдение условия - контактная плоскость составляет с образующей цилиндра угол. Значение угла выбирается в зависимости от конкретных условий применения устройства: от соотношения скручивающего усилия и осевого, необходимой величины осевого перемещения пиноли и т.п., и должно быть не менее угла самоторможения.
В отверстиях 3 и 4 корпуса 5 размещены с прилеганием друг к другу, исключающим взаимный поворот, два зажимных сухаря 6 и 7, подвижных по винтам 8 и 9, соответственно. Винты зафиксированы от осевого сдвига крышкой 10. Ось перемещения каждого из сухарей 6 и 7 расположена под углом к его контактной плоскости, которая не превышает угла самоторможения. Контактные плоскости зажимных сухарей выполнены в соответствии с контактными плоскостями опорного элемента.
Устройство работает следующим образом.
Для перемещения пиноли, зажимной сухарь 6 поворотом винта 8 переместится к выходу отверстия 3, обеспечивая между контактными плоскостями опорного элемента 2 и сухаря 6 зазор, равный необходимой величине перемещения пиноли 1. Затем, поворотом винта 9, сухарь 7 перемещается вглубь отверстия 4 на величину, необходимую для выбора образующегося зазора и создания натяга, обеспечивающего зажим пиноли в установленном положении.
Перемещение пиноли 1 назад достигается за счет перемещения зажимных сухарей в обратной последовательности: сухарь 7 в сторону выхода отверстия 4, затем сухарь 6 - вглубь отверстия 3.
Зажим и освобождение пиноли осуществляется перемещением зажимных сухарей вглубь посадочных отверстий при зажиме и к выходу отверстий - при освобождении.
Такая конструкция устройства позволяет повысить надежность зажима пиноли, так как расположение контактных поверхностей опорного элемента и сухарей под углом к образующей цилиндрической поверхности пиноли, фиксирует ее как от воздействия крутящих нагрузок, так и осевых, препятствуя ослаблению зажима под воздействием динамических нагрузок. Кроме того, наклон контактных поверхностей сухарей к осям их перемещения позволяет менять осевое положение пиноли взаимным осевым перемещением сухарей, что дает возможность отказаться от дополнительного механизма осевого перемещения пиноли.
