Парогенератор
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ПАРОГЕНЕРАТОР, преимущественно ядерной энергетической установки, содержащий корпус с водоподводящим и пароотводящим патрубками и верхней камерой греющего теплоносителя, подключенной к установленным в корпусе теплообменным трубам, охваченным кожухом, отличающийся тем, что, с целью повышения безопасности путем увеличения запаса питательной воды в корпусе, он снабжен пароперепускными трубами, входные концы которых подключены к полости кожуха, а выходные соединены с пароотводящим патрубком.
Описание
Известен парогенератор ядерной энергетической установки, содержащий корпус с водоподводящим и пароотводящим патрубками и верхней камерой греющего теплоносителя, подключенной к установленным в корпусе теплообменным трубам, а также гидроаккумулирующую емкость, подключенную к полости корпуса для увеличения в нем запаса питательной воды.
Недостатком такого парогенератора являются повышенные его габариты, обусловленные наличием в нем гидроаккумулирующей емкости, расположенной за пределами корпуса.
К настоящему изобретению наиболее близким техническим решением из известных является парогенератор ядерной энергетической установки, содержащий корпус с водоповодящим и пароотводящим патрубками и верхней камерой греющего теплоносителя, подключенной к установленным в корпусе теплообменным трубам, охваченным кожухом, образующим с корпусом гидроаккумулирующую полость.
Недостатком такого парогенератора является низкая безопасность из-за малого запаса питательной воды в корпусе, обусловленного невозможностью подъема ее уровня выше пароотводящего патрубка.
Целью изобретения является повышение безопасности парогенератора путем увеличения запаса питательной воды в корпусе.
В парогенераторе, преимущественно ядерной энергетической установки, содержащем корпус с водоподводящим и пароотводящим патрубками и верхней камерой греющего теплоносителя, подключенной к установленным в корпусе теплообменным трубам, охваченных кожухом, указанная цель достигается тем, что парогенератор снабжен пароперепускными трубами, входные концы которых подключены к полости кожуха, а выходные соединены с пароотводящим патрубком.

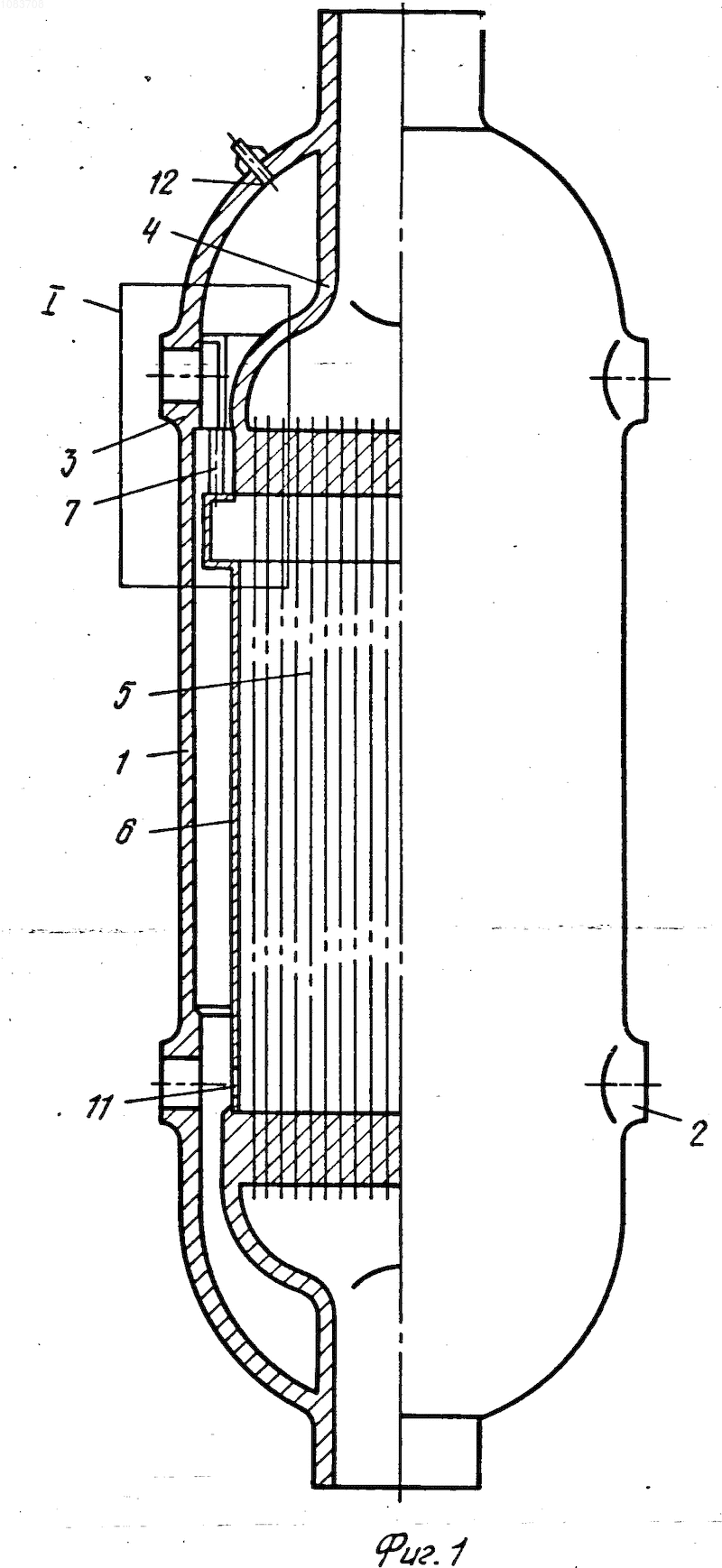

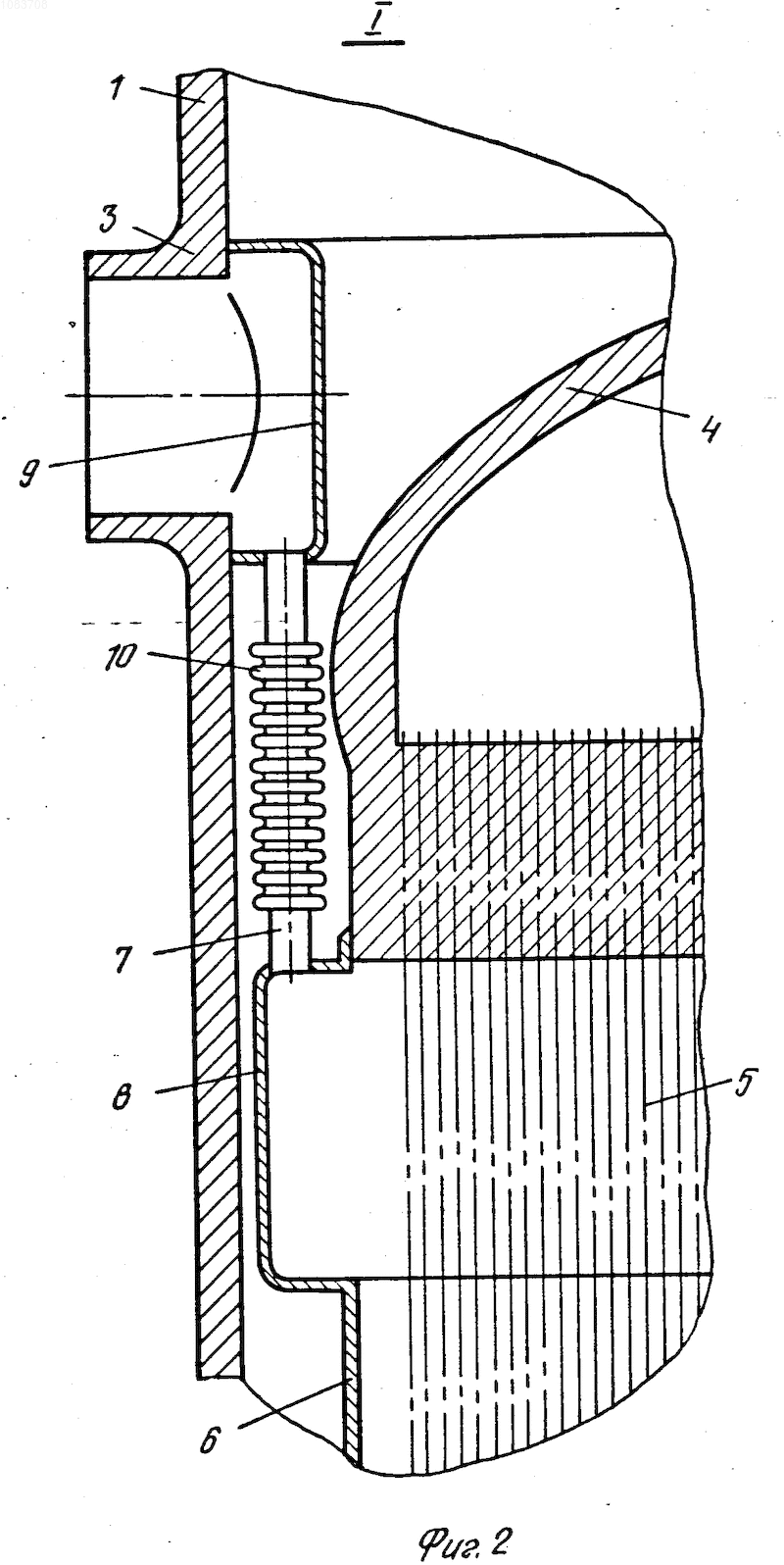

На фиг. 1 схематично изображен общий вид парогенератора; на фиг. 2 узел I на фиг. 1.
Парогенератор ядерной энергетической установки содержит корпус 1 с водоподводящим патрубком 2, пароотводящим патрубком 3 и верхней камерой 4 греющего теплоносителя, подключенной к установленным в корпусе 1 теплообменным трубам 5, охваченным кожухом 6. Парогенератор снабжен также пароперепускными трубами 7, входные концы которых подключены к полости кожуха 6, а выходные соединены с пароотводящим патрубком 3. Причем входные концы труб 7 подключены к полости кожуха 6 при помощи сборного коллектора 8, а выходные концы труб 7 соединены с патрубком 3 посредством отводящего коллектора 9. Трубы 7 выполнены овального поперечного сечения и имеют сильфонные компенсаторы 10. Кожух 6 в нижней части имеет водовпускные отверстия 11, а корпус в верхней части воздушник 12.
Парогенератор работает следующим образом.
Греющий теплоноситель из верхней камеры 4 подают в теплообменные трубы 5, где он охлаждается, нагревая среду, находящуюся в межтрубном пространстве корпуса 1, которая при этом вскипает. Пар собирается в коллекторе 8, откуда по трубам 7, коллектору 9 и патрубку 3 выводится из парогенератора. В пространстве между кожухом 6 и корпусом 1, а также между последним и камерой 4 находится аварийный запас воды, которая начинает поступать в межтрубное пространство через отверстия 11 в кожухе 6 по мере упаривания воды.
Благодаря тому, что парогенератор снабжен пароперепускными трубами 7, входные концы которых подключены к полости кожуха 6, а выходные соединены с пароотводящим патрубком 3, водой можно заполнить все свободное пространство полости корпуса 1 вплоть до верхней его образующей, что повышает запас питательной воды в корпусе 1 парогенератора и повышает безопасность ядерной энергетической установки.
