Винтовой насос
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ВИНТОВОЙ НАСОС, содержащий корпус, в котором размещена обойма с профилированными винтами, кожух с каналом всасывания, жестко сопряженный с корпусом и образующий с обоймой полость всасывания, крышку и полость нагнетания с каналом нагнетания, причем крышка, обойма и корпус жестко соединены между собой с помощью болтового соединения, отличающийся тем, что, с целью снижения трудоемкости при регламентных проверках и ремонтных работах в эксплуатационных условиях и заводских испытаниях, полость нагнетания выполнена в крышке, которая жестко соединена с обоймой.
Описание
Известны винтовые насосы, содержащие корпус с крышкой, в котором размещена обойма с профилированными винтами, образующая с корпусом камеры всасывания и нагнетания, причем обойма и крышка жестко скреплены с корпусом [1] .
Недостатком известных насосов является большая трудоемкость при регламентных проверках и ремонтных работах в эксплуатационных условиях и заводских испытаниях.
Наиболее близким по технической сущности является винтовой насос, содержащий корпус, в котором размещены обойма с профилированными винтами, кожух с каналом всасывания, жестко сопряженный с корпусом и образующий с обоймой полость всасывания, крышку и полость нагнетания с каналом нагнетания, причем крышка, обойма и корпус жестко соединены между собой с помощью болтового соединения [2] .
Недостатком винтового насоса является большая трудоемкость при регламентных проверках и ремонтных работах в эксплуатационных условиях и заводских испытаниях.
Цель изобретения - снижение трудоемкости при регламентных проверках и ремонтных работах в эксплуатационных условиях и заводских испытаниях.
Указанная цель достигается тем, что в винтовом насосе, содержащем корпус, в котором размещена обойма с профилированными винтами, кожух с каналом всасывания, жестко сопряженный с корпусом и образующий с обоймой полость всасывания, крышку и полость нагнетания, причем крышка, обойма и корпус жестко соединены между собой с помощью болтового соединения, напорная камера выполнена в крышке, которая жестко соединена с обоймой.

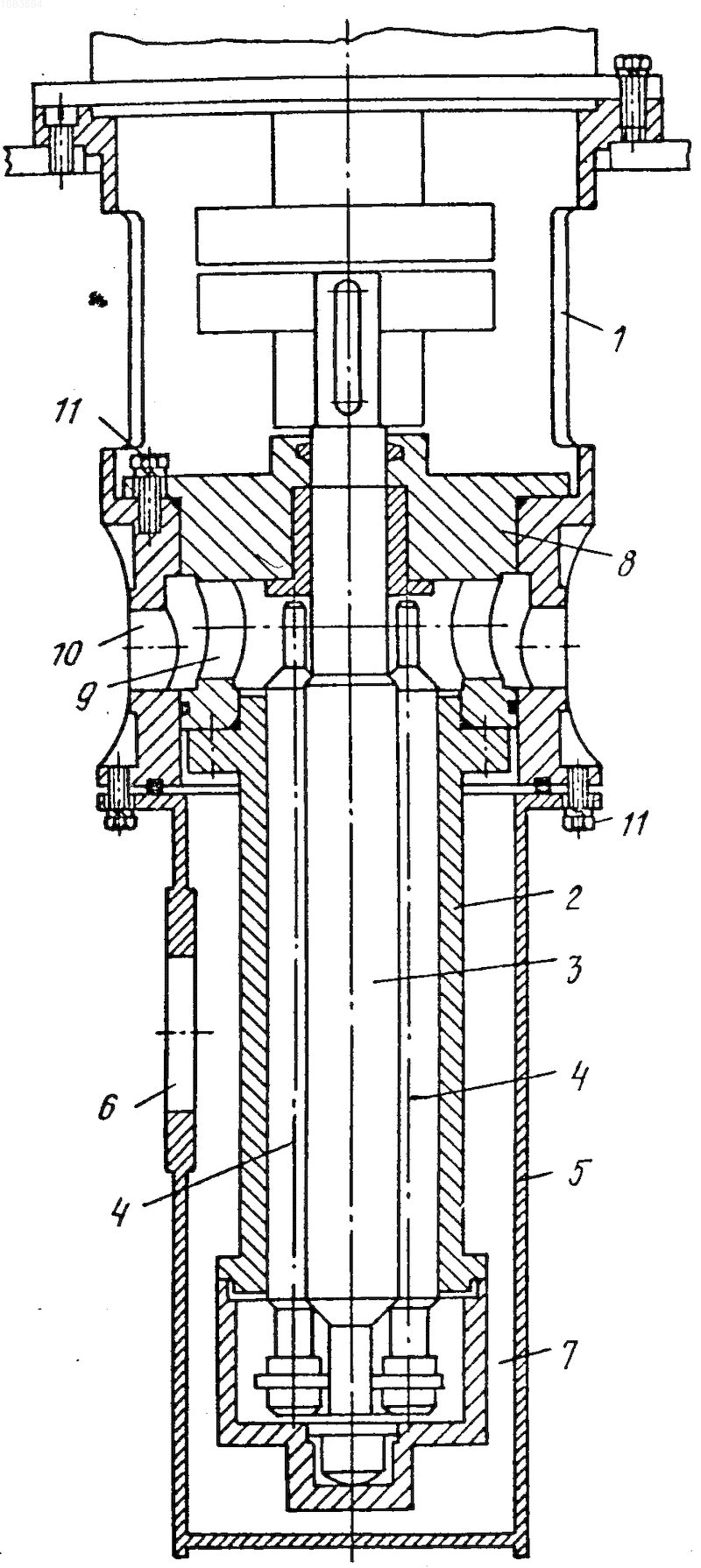

На чертеже представлен продольный разрез винтового насоса.
Винтовой насос содержит корпус 1, в котором размещена обойма 2 с профилированными винтами 3 и 4, кожух 5 с каналом 6 всасывания, жестко сопряженный с корпусом 1 и образующий с обоймой 2 полость всасывания 7, крышку 8 и полость нагнетания 9 с каналом нагнетания 10, причем крышка 8, обойма 2 и корпус 1 жестко соединены между собой с помощью болтового соединения 11, при этом полость нагнетания 9 выполнена в крыше 8, которая жестко соединена с обоймой 2.
Винтовой насос работает следующим образом.
При вращении ведущего винта 3 поступающая через канал всасывания 6 в полость всасывания 7 рабочая жидкость заполняет с торцовой стороны открытые в полость всасывания 7 нарезки винтов 3 и 4, а при дальнейшем вращении винтов 3 и 4 отсеченный поверхностью раздела объем рабочей жидкости перемещается вверх и вытесняется в полость нагнетания 9. При регламентных проверках и ремонтных работах обойма 2 с винтами 3 и 4 и легко извлекается из корпуса 1 без отсоединения корпуса от гидросистемы за счет соединения обоймы 2 с крышкой 8, которая соединена с корпусом.
Технико-экономический эффект заключается в существенном уменьшении трудоемкости при регламентных проверках и ремонтных работах в эксплуатационных условиях и заводских испытаниях. (56) 1. Жмуль А. Е. Винтовые насосы с циклоидальным зацеплением. М. -Л. : Машгиз, 1963, с. 21, фиг. 6.
2. Жмуль А. Е. Винтовые насосы с циклоидальным зацеплением. М. -Л. : Машгиз, 1963, с. 23, фиг. 8.
Рисунки
Заявка
3380153/06, 08.01.1982
Производственное объединение турбостроения "Ленинградский металлический завод"
Петров В. И, Галкин В. А, Шмелева Г. А
МПК / Метки
МПК: F04D 3/02
Опубликовано: 15.05.1994
