Сепаратор для обогащения вспученного вермикулита
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СЕПАРАТОР ДЛЯ ОБОГАЩЕНИЯ ВСПУЧЕННОГО ВЕРМИКУЛИТА, включающий каскадно расположенные наклонные вибросита, переходящие в виброплоскости, осадительные камеры с вытяжными приспособлениями, загрузочное и разгрузочное приспособления, отличающийся тем, что, с целью повышения качества сепарации, длины вибросит возрастают от верхнего каскада к нижнему, а виброплоскости в поперечном сечении выполнены вогнутыми с отношением высоты кривизны к хорде от 1/30 до 1/50.
Описание
Известен сепаратор, включающий корпус, загрузочное приспособление, виброплоскости, эжекционные приспособления с конфузорно-диффузорным элементом, шахты, трубки для подачи воздуха.
Недостатками этого сепаратора являются:
Невозможность получения на нем материала заданного фракционного состава и заданной объемной массы.
Рассев материала до или после сепарации на других агрегатах, а также последовательная сепарация на нескольких сепараторах вызывает технические сложности и повышенные материальные затраты.
Наиболее близким по технической сущности и достигаемому результату к предложенному является сепаратор для обогащения вспученного вермикулита, включающий каскадно расположенные вибросита, переходящие в виброплоскости, осадительные камеры с вытяжными приспособлениями, загрузочное и разгрузочные приспособления. Недостатком известного сепаратора является низкое качество сепарации из-за перемешивания пустой породы с вермикулитом при переходе из одного каскада на другой.
Цель изобретения повышение качества сепарации.
Поставленная цель достигается тем, что длины вибросит возрастают от верхнего каскада к нижнему, а виброплоскости в поперечном сечении выполнены вогнутыми с отношением высоты кривизны к хорде от 1/30 до 1/50.
Устройство поясняется чертежом.

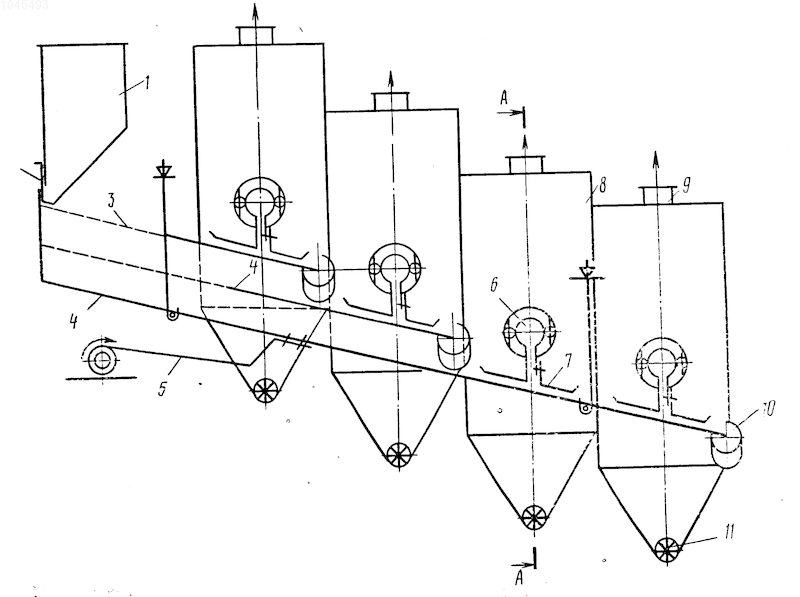

Сепаратор включает расходный бункер 1, шибер регулировочный 2, вибросито 3 с виброплоскостью 4, вибропривод 5, эжекционное приспособление 6, открылки 7, осадительную камеру 8, вытяжное приспособление 9, виброжелоба 10 и питатель-затвор 11.
Сепаратор работает следующим образом.
Включается вытяжное приспособление 9, регулируется расстояние между открылками 7 и виброплоскостью 4, включаются эжекционное приспособление 6 и вибропривод 5, из бункера 1 открытием шибера 2 материал подается на сепарацию. Фракция более 5 мм с первого каскада вибросита 3 переходит на виброплоскость, расслаивается по объемной массе и полученный вермикулит с поверхностного слоя подхватывается восходящим потоком воздуха эжекционного приспособления 6 и выносится в осадительную камеру 80, а пустая порода с виброплоскости сходит в виброжелоб 10 и выдается в сторону. Фракция 0,6-5 мм просеивается через вибросито и сепарируется на втором каскаде как фракция более 5 мм.
Фракция 0-0,6 мм на виброплоскости 4, имеющей значительно большую длину, чем первые яруса, хорошо расслаивается, и вспученный вермикулит с наименьшей объемной массой забирается первым эжекционным приспособлением 6 в осадительную камеру, а более тяжелый вспученный вермикулит и гидрослюды вторым эжекционным приспособлением выносятся в другую осадительную камеру. Получение материала разной объемной массы с одного исходного продукта, т. е. одной фракции возможно и на других ярусах сепаратора путем удлинения виброплоскости.
Использование предлагаемого сепаратора позволит:
1. Повысить качество продукции каскадно-пофракционного обогащения вспученного вермикулита путем удаления пустой породы каждой фракции отдельно.
2, Повысить качество продукции удлинением времени рассева и расслоения материала по мере уменьшения размера фракции путем соответствующего увеличения длины вибросита и виброплоскости.
Рисунки
Заявка
2887285/03, 20.02.1980
Уральский научно-исследовательский и проектный институт строительных материалов
Ахтямов Я. А, Ахтямов Р. Я, Савельев А. М
МПК / Метки
МПК: B07B 4/08
Метки: вермикулита, вспученного, обогащения, сепаратор
Опубликовано: 27.12.1995
Код ссылки
