Устройство для крепления обтекателя к рабочему колесу вентилятора газотурбинного двигателя

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ОБТЕКАТЕЛЯ К РАБОЧЕМУ КОЛЕСУ ВЕНТИЛЯТОРА ГАЗОТУРБИННОГО ДВИГАТЕЛЯ, содержащее внутренний фланец обтекателя и съемный фланец с кольцевым буртом, закрепленный на рабочем колесе, причем во фланцах выполнены отверстия, в которых установлены с возможностью ограниченного осевого перемещения болты с головками, размещенными в кольцевой полости, образованной внутренним фланцем и кольцевым буртом, отличающееся тем, что, с целью повышения технологичности сборки, устройство снабжено дополнительным фланцем, расположенным на внутренней поверхности обтекателя и имеющим расточку и отверстия, размещенные соосно с отверстиями внутреннего фланца, и в последних установлены втулки, охватывающие болты, а конец кольцевого бурта расположен в расточке.

Изобретение относится к энергетическому машиностроению и может быть использовано в компрессорах газотурбинных двигателей.
Известно устройство для крепления обтекателя к рабочему колесу компрессора газотурбинного двигателя, содержащее внутренний фланец обтекателя и фланец рабочего колеса, соединенные болтами, причем во фланце рабочего колеса выполнены резьбовые отверстия, а во внутреннем фланце обтекателя отверстия, совмещенные в собранном положении со штифтами, установленными на фланце рабочего колеса.
Однако в указанной конструкции устройства крепления обтекателя наличие фасонных отверстий и необходимость проворота обтекателя и фиксации от проворота при сборке требует специальных приспособлений, что снижает технологичность сборки.
Известно также устройство для крепления обтекателя к рабочему колесу вентилятора газотурбинного двигателя, являющееся ближайшим решением к описываемому, содержащее внутренний фланец обтекателя и съемный фланец с кольцевым буртом, закрепленный на рабочем колесе, причем во фланцах выполнены отверстия, в которых установлены с возможностью ограниченного осевого перемещения болты с головками, размещенными в кольцевой полости, образованной внутренним фланцем и кольцевым буртом.
Однако такая конструкция устройства крепления обтекателя требует постепенного завинчивания противоположно расположенных болтов для предотвращения перекоса и заклинивания обтекателя и не исключает возможности забивания его краев и лопаток рабочего колеса при вводе инструмента в щель между обтекателем и колесом при монтаже и демонтаже, что снижает технологичность сборки.
Целью изобретения является повышение технологичности сборки.
Указанная цель достигается тем, что устройство для крепления обтекателя к рабочему колесу вентилятора газотурбинного двигателя, содержащее внутренний фланец обтекателя и съемный фланец с кольцевым буртом, закрепленный на рабочем колесе, причем во фланцах выполнены отверстия, в которых установлены с возможностью ограниченного осевого перемещения болты с головками, размещенными в кольцевой полости, образованной внутренним фланцем и кольцевым буртом, снабжено дополнительным фланцем, расположенным на внутренней поверхности обтекателя и имеющим расточку и отверстия, размещенные соосно с отверстиями внутреннего фланца, и в последних установлены втулки, охватывающий болты, а конец кольцевого бурта расположен в расточке.

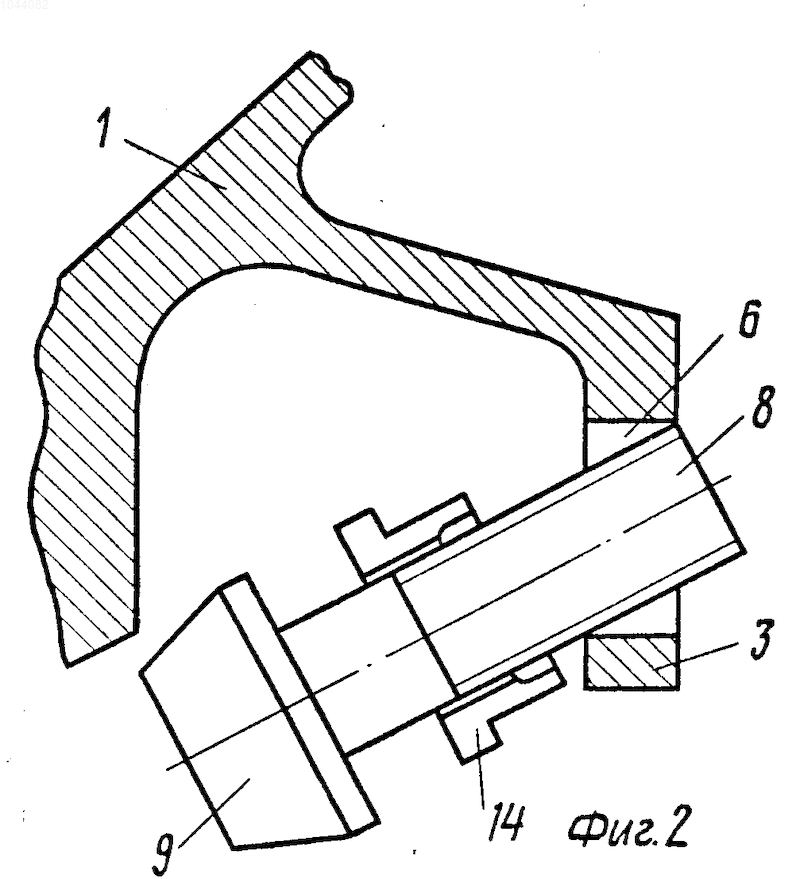

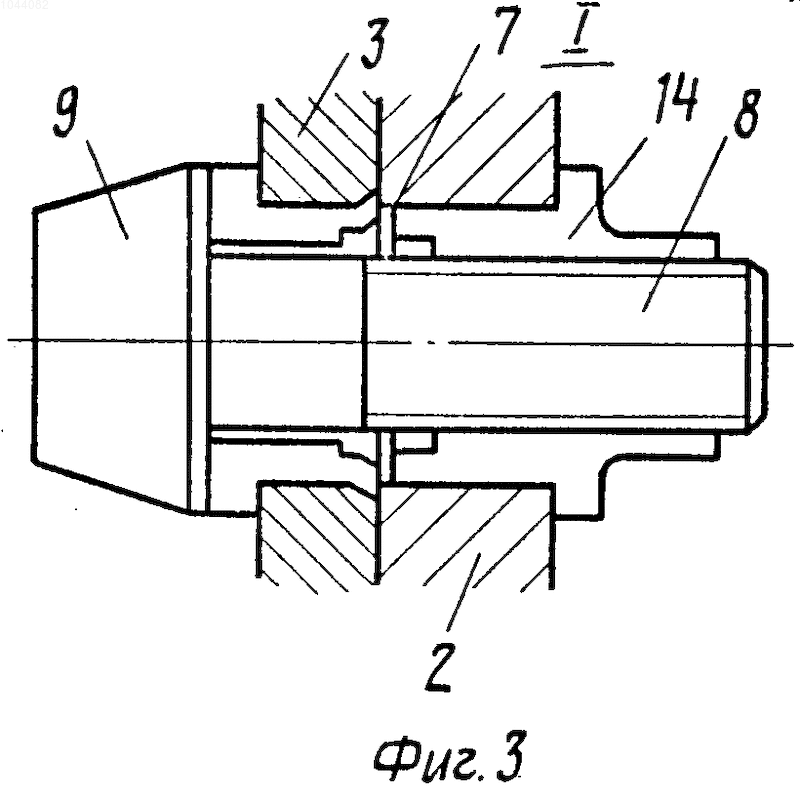

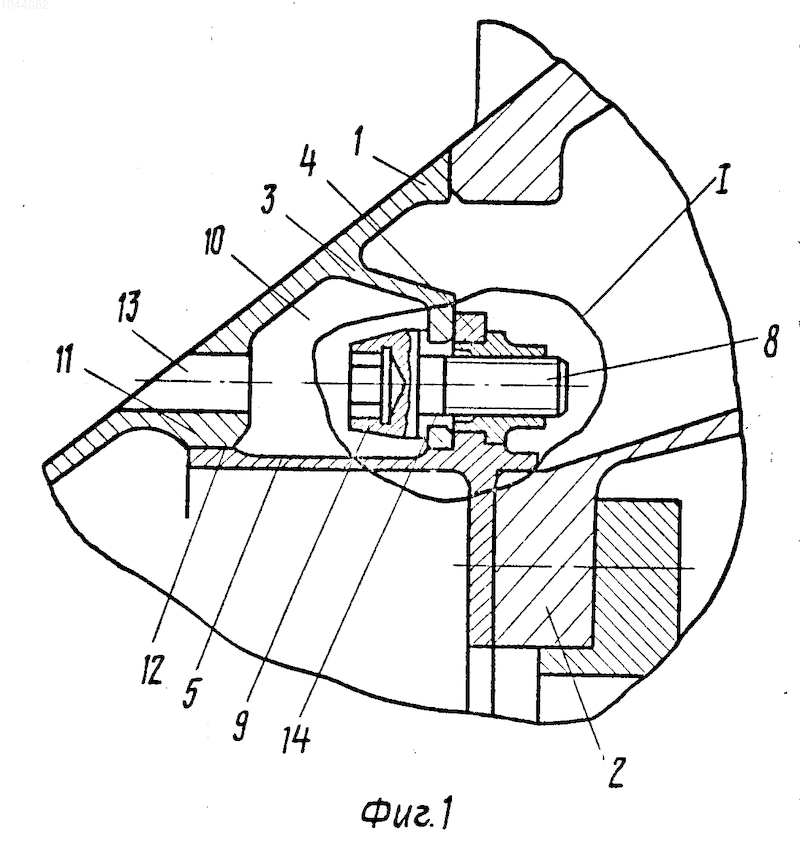

На фиг.1 показан частичный продольный разрез устройства; на фиг.2 схема монтажа болта и втулки в отверстии внутреннего фланца; на фиг.3 узел I на фиг.1.
Устройство для крепления обтекателя 1 к рабочему колесу 2 вентилятора газотурбинного двигателя содержит внутренний фланец 3 обтекателя 1 и съемный фланец 4 с кольцевым буртом 5, закрепленный на рабочем колеса 2, причем во фланцах 3 и 4 выполнены отверстия 6 и 7, в которых установлены с возможностью ограниченного осевого перемещения болты 8 с головками 9, размещенными в кольцевой полости 10, образованной внутренним фланцем 3 и кольцевым буртом 5.
Устройство снабжено дополнительным фланцем 11, расположенным на внутренней поверхности обтекателя 1 и имеющим расточку 12 и отверстия 13, размещенные соосно с отверстиями 6 внутреннего фланца 3, и в последних установлены втулки 14, охватывающие болты 8, а конец кольцевого бурта 5 расположен в расточке 12.
При сборке втулка 14 надевается на болт 8, который вводится в отверстие 6 внутреннего фланца 3, которое имеет диаметр, равный диаметру втулки 14. При этом ввод осуществляется таким образом, что ось болта 8 наклонена к оси отверстия 6, что позволяет завести головку 9 в кольцевую полость 10. Затем в отверстие 6 вводится втулка 14, которая фиксируется в осевом направлении, например, развальцовкой, что исключает впоследствии наклон болта 8 относительно оси отверстия 6. Таким образом, обтекатель 1 совместно с болтами 8 и закрепленными в отверстиях 6 втулками 14 представляет собой неразъемный узел, который при монтаже на колесе 2 устанавливается своим фланцем 11 на конце кольцевого бурта 5 с последующим завинчиванием болтов 8.
Такое выполнение устройства для крепления обтекателя не требует применения специальных приспособлений, позволяет предотвратить перекосы и заклинивание обтекателя при монтаже и тем самым повышает технологичность сборки.
