Компенсатор для трубопроводов воздушных систем летательного аппарата
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
КОМПЕНСАТОР ДЛЯ ТРУБОПРОВОДОВ ВОЗДУШНЫХ СИСТЕМ ЛЕТАТЕЛЬНОГО АППАРАТА, содержащий присоединительные патрубки с размещенными на них тягами, компенсирующий и разгружающий элементы, а также качалку, соединенную с разгружающим элементом и тягой второго присоединительного патрубка, отличающийся тем, что, с целью упрощения конструкции и уменьшения габаритов, качалка закреплена на втором присоединительном патрубке, посредством шарнира, размещенного на одном из концов качалки, и соединена с тягой первого присоединительного патрубка посредством промежуточного шарнира, при этом ось качалки установлена перпендикулярно оси компенсатора.
Описание
Известен компенсатор, содержащий присоединительные патрубки с размещенными на них тягами, компенсирующие и разгружающие элементы, а также качалку, соединенную с разгружающим элементом и тягой второго присоединительного патрубка.
Известный компенсатор имеет большие габариты, вес и ненадежность, обусловленную большим количеством конструктивных элементов и неблагоприятной передачей уравновешивающих силовых потоков с одного присоединительного патрубка на другой.
Целью изобретения является уменьшение габаритов и упрощение конструкции.
Поставленная цель достигается тем, что в компенсаторе, содержащем присоединительные патрубки с размещенными на них тягами, компенсирующий и разгружающий элементы, а также качалку, соединенную с разгружающим элементом и тягой второго присоединительного патрубка, достигается тем, что качалка закреплена на втором присоединительном патрубке посредством шарнира, размещенного на одном из концов качалки, и соединена с тягой первого присоединительного патрубка посредством промежуточного шарнира, при этом ось качалки установлена перпендикулярно оси компенсатора.

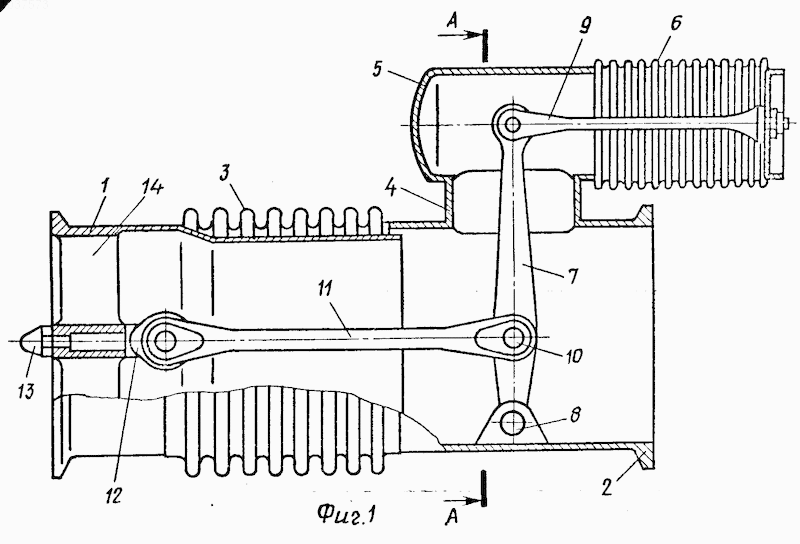

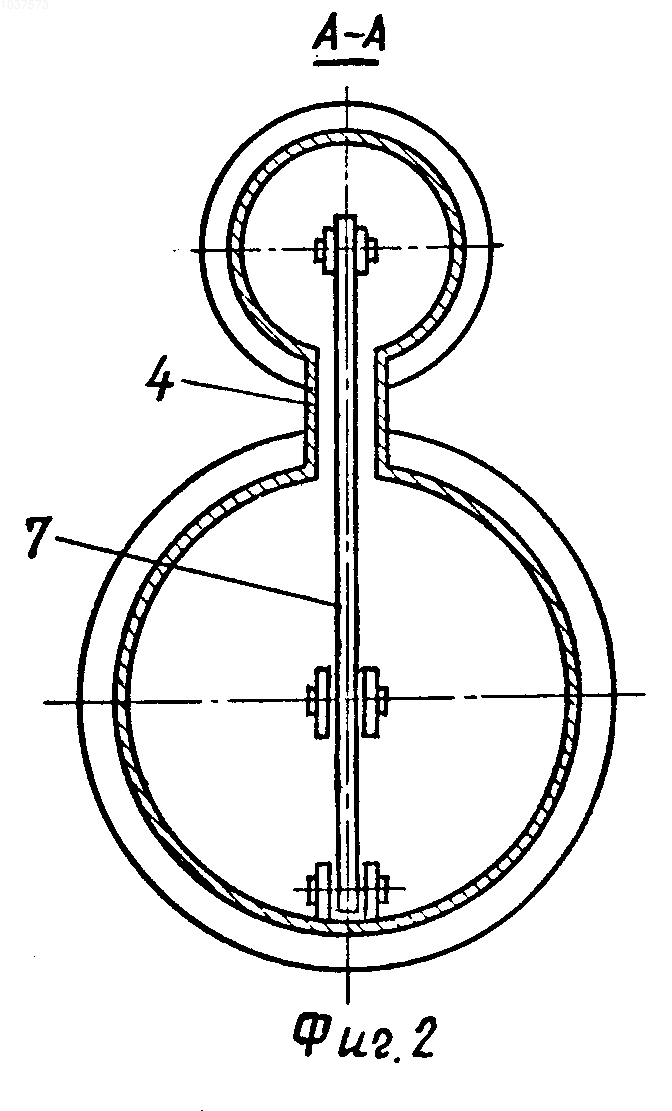

Изобретение поясняется чертежом, где на фиг. 1 изображен общий вид компенсатора в разрезе; на фиг. 2 сечение А-А фиг. 1.
Компенсатор содержит присоединительные патрубки 1 и 2, связанные между собой компенсирующим элементом 3. Присоединительный патрубок 2 и закрепленные на нем пустотелый пилон 4, стакан 5 и разгружающий элемент 6 образуют полость, в которой перпендикулярно оси компенсатора расположена качалка 7, один из концов которой посредством шарнира 8 закреплен на присоединительном патрубке 2, а второй тягой 9 связан с дном разгружающего элемента 6. Промежуточный шарнир 10 качалки 7 соединен с тягой 11, шарнирно связанной с присоединительным патрубком 1 посредством наконечника 12, гайки 13 и стоек 14.
Компенсатор работает следующим образом.
Присоединительный патрубок 1, благодаря податливости компенсирующего элемента 3, перемещается относительно присоединительного патрубка 2 на величину равную температурному удлинению трубопровода. При этом распорные осевые усилия от действия избыточного давления воздуха уравновешиваются в компенсаторе через присоединительные патрубки 1 и 2, тягу 11, качалку 7 и тягу 9 действием избыточного давления воздуха на дно разгружающего элемента 6 и не передаются на внешние связи трубопровода.
Представленный компенсатор обладает преимуществом по сравнению с прототипом, заключающимся в том, что распорные осевые усилия уравновешиваются и не передаются на опорные крепления трубопровода, исключено также появление изгибающих моментов, воздействующих на трубопровод. Все это приводит к укреплению конструкции, уменьшению габаритов, снижению веса всей системы и повышению надежности в работе.
КОМПЕНСАТОР ДЛЯ ТРУБОПРОВОДОВ ВОЗДУШНЫХ СИСТЕМ ЛЕТАТЕЛЬНОГО АППАРАТА, содержащий присоединительные патрубки с размещенными на них тягами, компенсирующий и разгружающий элементы, а также качалку, соединенную с разгружающим элементом и тягой второго присоединительного патрубка, отличающийся тем, что, с целью упрощения конструкции и уменьшения габаритов, качалка закреплена на втором присоединительном патрубке, посредством шарнира, размещенного на одном из концов качалки, и соединена с тягой первого присоединительного патрубка посредством промежуточного шарнира, при этом ось качалки установлена перпендикулярно оси компенсатора.
Рисунки
Заявка
3400335/23, 22.02.1982
Шишков В. В, Пильтенко В. Г
МПК / Метки
МПК: B64D 13/00, F16L 15/02
Метки: аппарата, воздушных, компенсатор, летательного, систем, трубопроводов
Опубликовано: 10.02.1996
