Диффузор камеры сгорания газотурбинного двигателя

Номер патента: 1032866

Авторы: Бобров, Логовиков, Фетисов, Шамбан, Шухов

Формула

ДИФФУЗОР КАМЕРЫ СГОРАНИЯ ГАЗОТУРБИННОГО ДВИГАТЕЛЯ, содержащий наружную и внутреннюю обечайки и расположенные между ними радиальные стойки обтекаемой формы, отличающийся тем, что, с целью повышения надежности работы, внутренняя обечайка снабжена кольцевым фланцем и вырезами, и стойки расположены в последних с зазорами и имеют кронштейны, закрепленные на фланце.

Описание

Изобретение относится к газотурбостроению, в частности к диффузорам камер сгорания газотурбинных двигателей.
Известен диффузор камеры сгорания газотурбинного двигателя, образованный наружной и внутренней обечайками.
Недостаток такого диффузора заключается в его малой жесткости.
Известен также диффузор камеры сгорания газотурбинного двигателя, ближайший по технической сущности к изобретению, содержащий наружную и внутреннюю обечайки и расположенные между ними радиальные стойки обтекаемой формы, которые соединены с наружной и внутренней обечайками посредством сварки или пайки.
Недостаток этого диффузора заключается в неудовлетворительной надежности его работы, так как из-за высокого избыточного давления внутри корпуса камеры сгорания наружная обечайка диффузора деформируется и усиления от ее деформации, передающиеся через стойки к внутренней обечайке, вызывают возникновение избыточно высоких напряжений в месте соединения обечайки и стойки и образование трещин на внутренней обечайке.
Целью изобретения является повышение надежности работы диффузора камеры сгорания.
Указанная цель достигается тем, что в диффузоре камеры сгорания газотурбинного двигателя, содержащем наружную и внутреннюю обечайки и расположенные между ними радиальные стойки обтекаемой формы, внутренняя обечайка снабжена кольцевым фланцем и вырезами, и стойки расположены в последних с зазорами и имеют кронштейны, закрепленные на фланце.

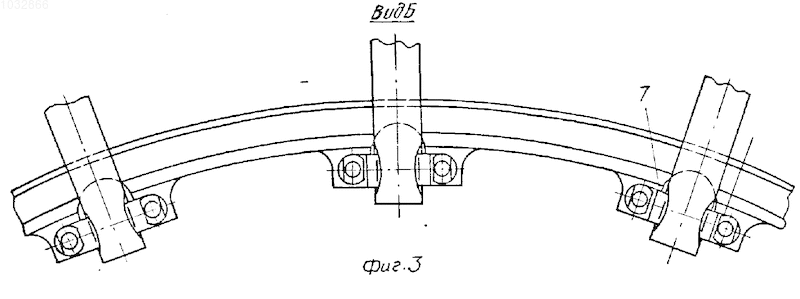

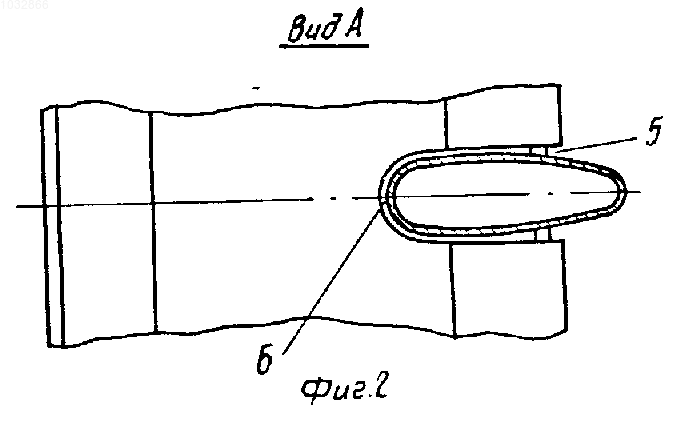

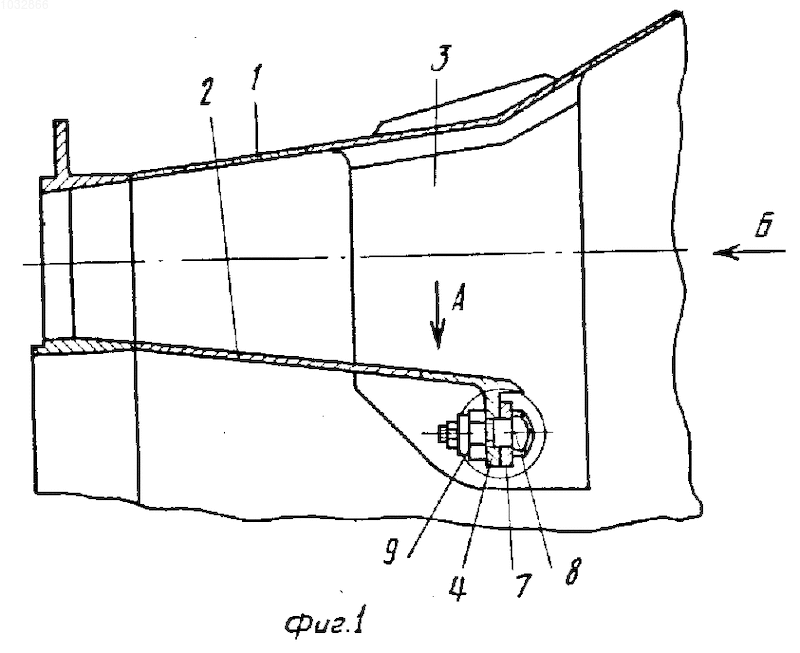

На фиг. 1 показан диффузор с фланцевым соединением, общий вид; на фиг.2 - вид по стрелке А на фиг.1; на фиг.3 - вид по стрелке Б на фиг.1.
Диффузор камеры сгорания содержит наружную и внутреннюю обечайки 1 и 2 и расположенные между ними радиальные стойки 3 обтекаемой формы. Внутренняя обечайка 2 снабжена кольцевым фланцем 4 и вырезами 5. Стойки 3 расположены в вырезах 5 с зазорами 6 и имеют кронштейны 7, которые закреплены на фланце 4 болтами 8 и гайками 9.
При работе такого диффузора в системе газотурбинного двигателя внутренняя обечайка 2 благодаря наличию вырезов 5 становится более податливой по отношению к действующим на нее нагрузкам, передающимся через стойки 3 от наружной обечайки 1, и приобретает возможность деформироваться без растрескивания. Через зазоры 6 между внутренней обечайкой 2 и стойками 3 в диффузорный канал между обечайками 1 и 2 подается воздух за счет перепада статического давления на внутренней обечайке 2, что приводит к сдуву пограничного слоя, уменьшению пульсаций потока воздуха и снижению гидравлических потерь в диффузоре.
Такое выполнение конструкции позволяет повысить надежность работы диффузора и снизить гидравлические потери в данном устройстве.

Рисунки

Заявка

3354996/06, 18.11.1981

Фетисов В. И, Бобров Ю. И, Шамбан М. А, Шухов Ф. В, Логовиков Б. С

МПК / Метки

МПК: F23R 3/04

Метки: газотурбинного, двигателя, диффузор, камеры, сгорания

Опубликовано: 09.02.1995
