Генератор сверхзвуковой струи

Номер патента: 998753

Опубликовано: 23.02.1983

Авторы: Гармаш, Зыбинская, Лавриненко, Манакин, Солодова

МПК: E21C 37/16

Метки: газа, минеральных, нагретого, разрушения, сверхзвуковой, сред, струей, термического

...способа,10 15Это устройство содержит газогенератор 1 в виде камеры 2 сгорания с ,распределительной головкой 3, в которой выполнены каналы 4 для подвода в камеру 2 сгорания газообразного окислителя и встроена форсунка 5 для распыливания жидкого горючего. На выходе камеры 2 сгорания смонтирова-. но сопло б для формирования истекающей газовой струи, образующейся в результате сгорания топливной смеси в. камере 2 сгорания. Газогенератор 1 размещен в корпусе 7, имеющем патрубки 8 и 9 соответственно для подвода окислителя и горючего.На корпусе 7 газогенератора 1 посредством резьбы, имеющейся на приливах 10 корпуса 7, прикрепляется соосно соплу б полый резонатор 11 в виде трубы с выходным отверстием 12. Благодаря наличию резьбового соединения...

Номер патента: 1048101

Опубликовано: 15.10.1983

Авторы: Гармаш, Лавриненко, Манакин, Солодова

МПК: E21B 7/14

Метки: газа, минеральных, нагретого, разрушения, сверхзвуковой, сред, струей, термического

...1 (фиг. 1), расположенный в корпусе 2 и включающий распылитель 3 для горючего, камеру 4 сгорания с соплом 5 на выходе и распределительной головкой 6 на входе, где выполнены каналы 7 для прохода отсекателя. На корпусе 2 имеются выступы 8 с наружной резьбой, посредством которой удерживается на корпусе 2 трубчатый резонатор 9, установленный соосно соплу 5 на выходе из него. Собственно резонатор 9 состоит из трубы 10 и торцовой крышки 11 с отверстием 12. При вращении резонатора 9 он может перемещаться по резьбе выступов 8 вдоль корпуса 2. Между соплом 5 и резонатором 9 соосно им размещен дроссель 13,служащий для регулирования скорости истечения струи газа при входе ее в резонатор 9, Дроссель 13 представляет собой фланец 14, в котором...

Номер патента: 1253246

Опубликовано: 20.01.1996

Авторы: Андреев, Васильев, Лукьянчиков, Лютиков

МПК: F42B 3/04

Метки: генератор, сверхзвуковой, струи

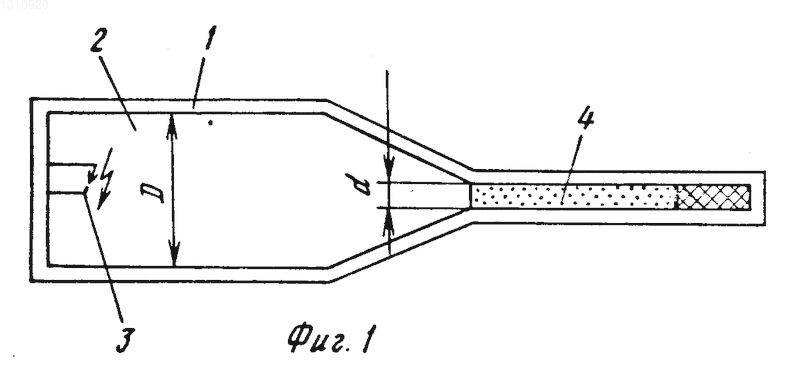

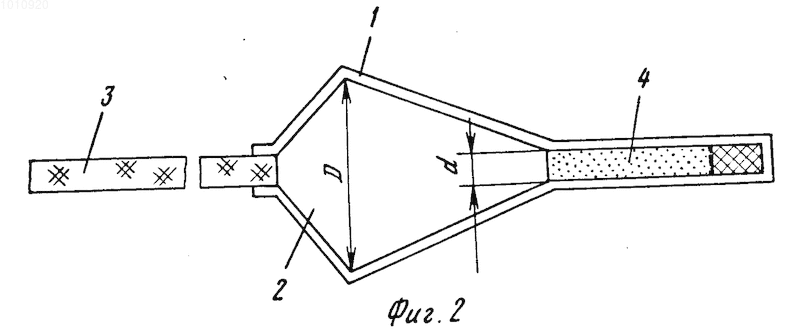

ГЕНЕРАТОР СВЕРХЗВУКОВОЙ СТРУИ по авт. св. N 10110920, отличающийся тем, что, с целью повышения надежности срабатывания при его произвольном пространственном расположении, заряд вторичного порошкового взрывчатого вещества выполнен двухслойным, при этом внешний газопроницаемый слой, контактирующий со взрывчатой газовой смесью, выполнен из частиц взрывчатого вещества, жестко соединенных между собой корпусом гильзы.

Номер патента: 1695060

Опубликовано: 30.11.1991

Авторы: Дун, Макаренко, Поздняков

МПК: F23R 3/16

Метки: газов, генератора, инертных, камера, сгорания

...Камера сгорания содержит испарительную камеру 1, топливный коллектор 2 и жаровую трубу 3, на входе в которую установлено перфорированное днище 5. Через отверстия днища 5 пропущены трубки 6, входные концы которых сведены в пучок с образованием. газоплотной перегородки 7 на выходе из камеры 1, а противоположные их концы за днищем 5 изогнуты по винтовым линиям, 3 ил.1695060 Вид Б оставитель М,Зубковхред М,Моргентал . Редактор Н,Цалихина орректор А.Осауленк Тираж Подписноеарственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 аз 4151ВНИИПИ Производственноательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 Камера сгорания генератора инертных газов, содержащая испарительную камеру с...
