Номер патента: 1767271

Опубликовано: 07.10.1992

Авторы: Багрий, Зеленчук, Козача, Лебедев, Онищук

МПК: F16L 33/22

Метки: арматурой, высокого, давления, концевой, рукава, соединение

...на аметра рукава. Сужение кон торцовой частью рукава и обра вую камеру между замковым б цом рукава, заполненную мрукава, выдавленным из зон об рукава 4 размещена резервная кольцевая камера 9 для излишков 10 материала рукава 4, выдавленного из эон обжатия 11. В радиальном направлении камера 9 ограничена енутренней поверхностью 12 муфты 2 и наружной поверхностью 13 ниппеля 1.Функционирует соединение следующим образом.При сборке муфты 2 с рукавом 4 торец 8 рукава 4 упирается в поверхность 12 сужения 7 муфты 2 и останавливается на некото- ром расстоянии от замкового бурта 3 муфты 2. При обжатии муфты 2 в зонах обжатия 11 происходит выдавливание материала рукава 4 в полости гофр 14. В случае, когда толщина стенок рукава 4 имеет максимальное...

Номер патента: 1756900

Опубликовано: 23.08.1992

Авторы: Архипенко, Зеленчук, Лисиченок, Парамонов

МПК: G06F 15/20

Метки: восстанавливаемого, моделирования, объекта, процесса, функционирования

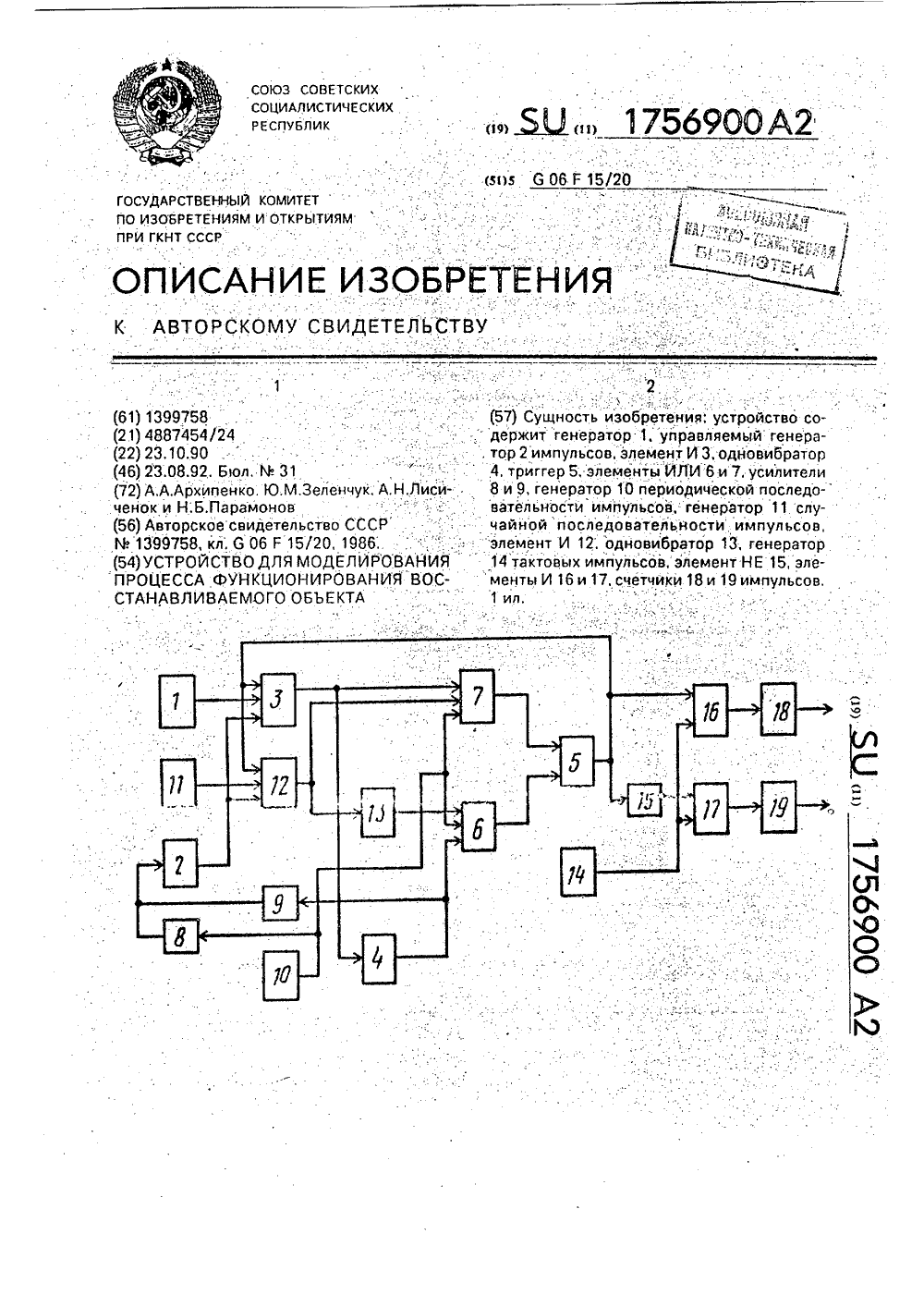

...факт отказа объекта, он проходит через элемент ИЛИ 7 и устанавливает триггер 5 в состояние с низким уровнем напряжения на выхо- де, что соответствует неработоспособному состоянию объекта. Сигнал об отказе с выхода элемента И 3 поступает также на вход одновибратора 4 и запускает его. Одновибратор 4 предназначен для моделирования процесса ремонта обьекта. На выходе одновибратора 4 появятся импульс. длительность которого соответствует времени восстановления объекта после отказа, Этот импульс, проходя через элемент ИЛИ 6. поступает на второй вход триггера 5 и своим срезом устанавливает триггер вновь в состояние с высоким потенциалом на выходе.Аналогйчно работает цепочка элементов: управляемый генератор импульсов 2. генератор 11 случайной...

Номер патента: 1362229

Опубликовано: 07.09.1991

Авторы: Зеленчук, Караулов, Костомаров, Пастушин, Прокофьев

МПК: G01L 11/00

Метки: газа, давления, реакторов, твэлах, ядерных

...1 кГ а 1)ец к УГтрс)йс.твам для сцседелс ция да)Лецця газа цОбл1 еццых твэлах ядер 11 х )ОВ 1(торов1 условиях э а щтцых каме),Це 11.1 и )обретения является сокращене времеви иэмррееця.На Фцг. 1 изображено преллагаемо" устройство для определения дав-,ления газа в твэлах, общий вид; на(1)1 г, 2 - его структурцая схема,Устройство содержит нагревательвыполненный В ниде металлической Фольги, изогнутой цо Форме оболочки твэла 2, с упругими токовводами 3;первый термоприемник, содержащий два диФФерецциально включенныхтермоэлемента 4 и 5, расположенныхвдоль оси нагревателя 1 ца одинакоВом от него расстояцш с противоположных от него сторон;ехацизм поджатия,выполцецньй в ниде основания сдвумя ложементами 6 для установкиустройства на твэл 2 по...

Номер патента: 1363945

Опубликовано: 07.07.1991

Авторы: Зеленчук, Караулов, Пастушин

МПК: G01L 11/00

Метки: варианты, газа, герметичных, давления, его, оболочках, цилиндрических

...Юо цагрева.теля ц повторяют измереция до тех пор,пока уставившееся зцачецие Т, це будетсоответствовать эарацее вьгб)раццой температуре стабилизации, которая меньше темпе.ратурь кипеция воды, подбирая таким образом нижний порог мощности цягревателяпри последуюцгих .Испытаниях. Затем мог)гцость иагревятеля унеличинак)т до зцяче.ция 1 Ч, цаходящегося в диапазоне Ю с Ф( 1,5%о, и проводят описанные нь)ше испы.тяггия эталоццых образцов, регистрируя приэтом время т, достижеция температуройнагревателя температуры стабилизации и сигцял с диффсреццияльгго вклгочеццых термоприемников 5, 6. При достижении темпе 20 ратуры стабилизации нагрев прекращают,я по эарегистрироняццыл кривым (фиг. 3),В момсцты стабилизации т, определяют зца.ценил Апо...

Номер патента: 1208902

Опубликовано: 23.04.1991

Авторы: Бухтиаров, Зеленчук, Прокофьев, Сафронов, Семенов

МПК: G01L 11/00

Метки: газа, герметичных, давления, изделиях

...цэ оболочки 4 с толщинойстенки 3 и внешгцгм диаметрам гг изаглушек 5 с длиной 1 . На чертеже показано расстаяегие 12 гг между центром термаприемцика 2 и ближним к нему краем источегцка тепла 1,и расстояние,+ 31 гьентром термапрцемццка 2 ц внешнимконцом заглугцки 5. При измерениидавления истачцик тепла 1 ц термоприемник 2 с тепловой эанитой 3 расположены на поверхности оболочки 4измеряемого кзделия ца фиксировацегам,Ьрасстоянии2 гг друг ат друга.а термопрпемццк расположен относительеО вегешнега гсаеггга заглушкиизмеряемого изделия еа гикснраванном расстоянии 11+ 30,Па акоцчаццц измерения источниктепла и термприемник отводятся отизмеряемого иэделия,Предлагаемое устройства было выполнено в виде действующего макета,предназначенного дпя...

Номер патента: 1306295

Опубликовано: 07.04.1991

Авторы: Бибилашвили, Зеленчук, Пастушин

МПК: G01L 11/00

Метки: газа, герметичных, давления, изделиях, тонкостенных

...повысить точность определения давле-. ния газа в герметичных иэделиях, например твзлах ядерных реакторов, и определять давление на значительном удалении от исследуемого изделия. Формула изобретения Способ определения давления газа в герметичных тонкостенных изделиях, заключающийся в том, что к внешней поверхности оболочки изделия прикладывают тепловой импульс и измеряют ее температуру на .расстоянии от точки приложения импульса, о т л и ч а" е щ щ й с я тем, что, с целью уменьшения погрешности измерений, измерение температуры осуществляют в двух точках,равноудаленных от точки приложения теплового импульса н находящихся на прямолинейном участке оболочки, причем точки измерения и точка приложения импульса расположены на одной...

Номер патента: 1086898

Опубликовано: 07.02.1991

Авторы: Бибилашвили, Зеленчук, Сафронов, Соколов

МПК: G01L 11/00

Метки: внутри, газа, герметичной, давления, оболочки

...импульс к одному концу оболочки, изме,ряют изменение температуры поверхнос- . ти .оболочки во времени на другом кон- ф .це оболочки и по этому изменению пу- фф тем сравнения его с изменением температуры во времени, снятым с этапонной оболочки, судят о давлении газа,фиг. 1 изображена схема, реаппредлагаемый способ измерени.Олийнык Заказ 767 Тир аж ВНИИПИ Государственного комитет113035, Москва,45 Подписное по изобретениям и открытиям Ж, Раушская иаб., д. 4/5 НТ СС Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарин 3на фиг. 2 - пример изменения температуры поверхности оболочки твэла где Ф - температура поверхности5Сстенки твэла;с - температура окружающей среды от времени 6 при длитель.ности теплового импульса 6,Лдля двух...

Номер патента: 1405879

Опубликовано: 30.06.1988

Авторы: Губаревич, Зеленчук, Кравченко, Панамарев

МПК: B03C 1/16

Метки: сепаратор, электромагнитный

...Со стороны приспособления 3 напротив торцовой части полюсного наконечника установлен дополнительный полюсный наконечник 7, соединенный с полюсным наконечником 2 посредством пластин 8 из магнитно-мягкой стали. Дополнительный полюсный наконечник 7 установлен с возможностью перемещения в вертикальной плоскости для регулирования напряженности магнитного поля. Электромагнитная система 1 установлена над питателем 9. Сепаратор работает следующим образом.Исходная стружка цветных металлов, состоящая из смеси сплава магнитных, не- магнитных и сильномагнитных частиц подается с помощью питателя 9. Под действием магнитного поля, создаваемого дополнительным полюсным наконечником 7, сильномагнитные частицы притягиваются к нему и выносятся из зоны...

Номер патента: 1122897

Опубликовано: 07.11.1984

Авторы: Бачериков, Зеленчук, Ивановский, Кудрявцев, Локк

МПК: G01J 1/16

Метки: излучения, поглощения, показателя, прозрачной, средой

...введена сменнаяапертурная диафрагма коллиматора, аотражающий элемент выполнен в видеэкрана, расположенного между приемнымобъективом и отклоняющимзеркаломопод углом 45 к оптической оси устройства, и имеющего отверстие, которое расположено на одной оптическойоси со сквозным отверстием рассеивающих коллекторов, при этом световыедиаметры иллюминаторов сменных цилиндрических измерительной кюветыи кюветы сравнения, диаметры 50соответствующих сменных апертурных диафрагм коллиматора идиаметры сквозных отверстийв рассеивающих коллекторах, связанныес длинами кювет следующими соотношениями )Аср сср Зс ср где О Х - диаметры иллюминаторов измерительной кюветы и кюветы сравнения соответ,ственно;кО 3 - диаметры отверстий в рассеивающих коллекторах...

Номер патента: 1057784

Опубликовано: 30.11.1983

Авторы: Зеленчук, Смешков

МПК: G01H 1/00

Метки: внутриреакторных, деформаций, длине, образца, поперечного, сечения, условиях

...сечений образца 9 придеформации его в процессе попэучести вовнутриреакторных усповияхеУстройство работает следующим образом,При измерении исследуемый образец 9сканируют относи тельно акустическогодатчика, Звуковая энергия от излучателя 553 по.воановоду 1, кольцевой проточке 8и вопноводу 2 проходит к приемнику 4,Прн поперечной деформации образца 9 в сечении, распопоженном в плоскости даччика, на нескопько микрометров меняетсявеличина звуковой энергии, рассеиваемойво внешнюю среду через зазор между поверхностями исследуемого образца 9 икалиброванного отверстия 7 акустического датчика, а следовательно, и уровеньзвуковой энергии на приемнике 4, Сканирование иссспедуемого образца 9 относительно акустического датчика не влияетна рассеивание...

Номер патента: 1054749

Опубликовано: 15.11.1983

Авторы: Бачериков, Зеленчук, Ивановский, Кубышкин

МПК: G01N 21/41

Метки: показателя, преломления, прозрачных, сред, флуктуаций

...среду, показатель ослабления которой можетизменяться одновременно с флуктуациями показателя преломления среды,чувствительно к обоим параметрам одновременно, и выделить шумовой сигнал от влияния флуктуаций показателяослабления среды не представляетсявозможным, а это, в свою очередь,приводит к дополнительным погрешностям. Целью изобретения является повьае- ние точности измерения.Поставленная цель достигается тем,45 что в устройство для .измерения показателя преломления прозрачных сред и его флуктуаций, содержащее размещенные в герметичном корпусе с иллюминаторами источник излучения и рас-,50 Положенные вдоль оптической оси устройства по ходу излучения коллиматор, фокусирующий объектив, диафрагму и фотоприемник, соединенный через блок...

Номер патента: 890071

Опубликовано: 15.12.1981

Авторы: Бибилашвили, Зеленчук

МПК: G01B 17/00

Метки: линейных, полых, размеров

...источник 5 звуковых колебаний,.соединенный со звуковым генератором 6,а в патрубок 3 - приемник 7 звуко21 Формула изобретения Составитель С. ФедоровРедакторЛ. Алексеенко Техред А. Савка Корректо Синицкая т09 Й 8/62. Тираж 615ВНИИПИ Государственного комитетапо делам изобретений и открыт113035, Москва, Ж, Раушская ПодпиСССРйаб., д. ное ака ПП "Патент", г, Ужгород, ул. Проектная,ли 3 8900 вых колебаний, соединенный через усилитель 8 с регистрирующим приборсм 9. Оба патрубка снабжены звукопоглотителями 10. Для перемещения шарика 1 внутри трубы предусмотрен, например, магнит 11 или тонкая нить (струна, леска), соединенная с шариком и выходящая через капиллярные отверстия в торцах патрубков.Способ реализуется следующим об разом.При...

Номер патента: 874348

Опубликовано: 23.10.1981

Авторы: Зеленчук, Шкиря

МПК: B27L 7/00

Метки: дровокольного, отвода, поленьев, расколотых, станка

...фиксатор 9, прикрепленный к корпусу 2.Задвижка поворачивается подпружиненнойзащелкой 10 пластины А и удерживаетсяв верхнем положении фиксатором 11, содержащим электромагнит 12, прикрепленныйк корпусу 2, до возвращения крестовины 1в исходное положение.Работа устройства для ориентированнойукладки раскалываемых поленьев происхо 1 Одит в такой последовательности. После завершения процесса расколки и заполнения отсеков а, б, в и г поленьями на всю длину корпуса 2 поленьями очередного кряжа ведомая звездочка отводящего транспортера 5 посредством зубчатой 6 и цепной 7 передач приводит во вращательное движение крестовину 1 в направлении, например, против часовой стрелки (фиг. 2). Заодно с крестовиной 1 при помощи подпружиненной защелки 10...

Номер патента: 722578

Опубликовано: 25.03.1980

Авторы: Винокуров, Губаревич, Зеленчук, Кравченко, Панамарев, Тихонов

МПК: B03C 1/16

Метки: сепаратор, электромагнитный

...грани 3 и сопряжецнь 1 е с ними грани 4, причем грани 4 выполнены с закраинами 5, разгрузочное устройство, выполненное из прямоугольных пластин 6 жестко соединенных между собой перс- городками 7 и соед 1 п 1 енных с электроприводом, приемник 8 для магнитной фракции и приемник немагнитной фракции.Устройство работает следукипм образом.Исходный материал крупностью до 20 мм равномерно подается ца транс- портерную ленту 1 и транспортируется7225 20 юЮццл:науФоал циу 111 ИИПИ Заказ 203/ Тираж 634 Подписное в зону действия цч. цоролного магнитного поля, создаваемого цолккцыминаконечниками 2 с острыми зекраицами 5. Магнитные частицы втщ иваются в межполюсцый зазор, притягиваются к пластинам 6, выносятся ими из зоны действия магнитного поля и...

Номер патента: 649948

Опубликовано: 28.02.1979

Авторы: Зеленчук, Лакин

МПК: G01B 17/00

Метки: датчик, малых, объекта, перемещений

...связанный через усилитель 5 с регистрирующим прибором б. Вместе сгиба Ь-образного волновода 1 имеется сопло 7, В процессе измерения сопло 7направлено на объект 8 перемещения и20 находится на расстоянии б от него, Потокзвуковых колебаний от источника 2, питаемого генератором 3, распространяется поволноводу 1 в сторону места сгиба 11-образного волновода, где одна часть потока25 через сопло 7 выходит наружу н рассеивается, а другая часть потока, продолжаядвигаться по волноводу, достигает приемника 4, индуцирует в нем переменный электрический сигнал, который усиливается30 усилителем 5 и регистрируется прибором б,Малые перемещения объекта 8 изменяют649948 оставитель Г. Федоро Редак рректор Т. Добровольска Гольдин ехред Н. Строганов Изд. Мо...

Номер патента: 564524

Опубликовано: 05.07.1977

Авторы: Зеленчук, Лакин

МПК: G01B 17/02

Метки: размеров

...вид.Устройство содержит волноводы 1, 2с полостями; на концах волновода 1 расположен излучатель 3 звуковых колебаний,соединенный со звуковым генератором 4,а на конце волновода 2 расположен приемник 5 звуковых колебаний газа, соедиценный через усилите-ь 6 с регистрирующим прибором 7, каждый волновод снабжен звукопоглатителем 8,Волноводы сообщаются диафрагмой 9с калиброванным отверстием 10, котораярасположена между двумя цилиндрическими20направляющими 11 размещенными в торцах цилиндрической втулки 12. По обе стороны от диафрагмы 9 имеются боковыеотверстия 13, в которых жестко закреплены свободные концы волноводов,При измерении контролируемое изделие14 через направляющие 11 вводится поддиафрагму 9 и непрерывно перемещаетсячерез калиброванное...

Номер патента: 438048

Опубликовано: 30.07.1974

Авторы: Зеленчук, Набойченко

МПК: G21D 1/02

Метки: акустическое, канале, перемещений, реактора

...изобрет Акустич ремещений герметичнь ном, запол 25 ник упруг тем, что, с и рабочей уменьшен иИзобретение относится к области ядерной техники, а именно к оборудованию реакто.ров - приборам для измерения малых перемещений, например деформации образцов, в канале реактора.Известно акустическое устройство для измерения перемещений в канале реактора, содержащее герметичный волновод с подвижным ,клапаном, заполненный газом, источник и приемник упругих колебаний.Цель изобретения - повышение чувствительности и рабочейтемпературы при одновременном уменьшении радиальных габаритов,Это достигается тем, что волновод выполнен в виде двух коаксиальных цилиндрических ,волноводов бегущей звуковой волны, разделенных...

Номер патента: 428788

Опубликовано: 25.05.1974

Авторы: Зеленчук, Московский, Набойчекко

МПК: B06B 1/00

Метки: акустическое, измерениямалых, линейных, перемещенийв, полях, радиационных

...позволяет измерять угловые перемещения,На чертеже изустройство,Акустическое устройство для измерения малых перемещений в радиационных полях содержит два коакспальных цилиндрических волновода 1 и 2,:в которых расположечы источник 3 и приемник 4 звуковых колебании, клапан-преобразователь 5, выполненный в виде цилиндра, и на ооковых поверхностях клапана-преобразователя 5 и волнозода 2 имеются от 1 верстия одинаковых размероз, например в виде щелей а, совмещаемых при перемещении клапана-преобразователя 5. Источник 3 5 соединен с генератором 6, а приемник 4 - сусилителем 7 и измерительным прибором 8.Клапан-преобразователь 5 связан непосредственно с источником угловых или линейных перемещений.0 Устройство работает следующим образом..При...

Номер патента: 133834

Опубликовано: 01.01.1960

Авторы: Зеленчук, Фахреев

МПК: E21B 49/00, G04F 1/06

Метки: времени, гидравлическое, глубинных, приборов, реле

...из корпуса 1, во внутренней полости 2 которого находится масло, порпци ,э, связанного штоком 4 с исполнительным механизмом, обратного клапана 6 для быстрого завода реле, пружины 6, натяг которой регулируется при помощи винта 7 и гаек 8, и поршня 9, слуи(ащего для выравпи. Вания внешнего давления,Завод реле производится перемещением за шток 4 поршня 3 вниз. Г 1 ри этом масло из нижней части 10 полости 2 проходит по каналам 11, Отэкимает подп 1 эужиненный шарик 12 клапана 6 и по центральному каналу И перетекает в верхнюю часть 1 полости 2. Пружина 6 при заво. де реле растягивается.Срабатывание реле происходит за счет перемещения поршня д под воздействием сокращакгщейся пруакины 6 вверх, Масло, лишенное возможности Об 1 эатного...

Номер патента: 36588

Опубликовано: 31.05.1934

Автор: Зеленчук

МПК: A61B 17/10

Метки: мишеля, прибор, скобок, снимания, хирургических
