Замалин

Номер патента: 1789310

Опубликовано: 23.01.1993

Автор: Замалин

МПК: B07C 5/04

Метки: сортировкой

...в единичное состояние, На его инверсном выходе будет низкий уровень напряжения, который закроет схему И 2 для прохокдения второго и последующих импульсов узла запуска. Следовательно, когда изделие находится на позиции измерения, на вход записи блока памяти 4 поступает только первый импульс узла запуска 1. Сигнал с датчика 6 поступает на вход сдвига информации памяти 4, После того как транспортирующий орган сдвинет изделие с позиции измерения, на выходе датчика положения 6 появится низкий урорень напряжения, информация о параметрах изделия сдвинется в блоке памяти 4 на новую позицию(на следующий разряд, если элемент 4 - сдвигающий регистр, на другую ячейку, если элемент 4 - оперативное запоминающее устройство и т,д.). Смещение...

Номер патента: 1675658

Опубликовано: 07.09.1991

Автор: Замалин

МПК: G01B 7/00

Метки: автогенераторный, измеритель

...автогенератора 4., а реверсивный счетчик 8 - импульсы тактовсго генератора б в режиме сложения, При превышении числом поступивших на вход блока 5 импульсов за,аанног 1 порогового значения на его выходе формируется сигнал, поступающий на вход распределителя 9, на его первом выходе при этом появляется запрещающий сигнал, который, пройдя схему ИЛИ 11, поступает на вход разрешения счета реверсивного счетчика 8 и блока 5. Счетчик 8 и блок 5 счет прекращают. На счетчике 8 будет зафиксирован код,определенный периодом колебаний тактового генератора б и временем заполнения пересчетного блока 5 импульсами автогенератора 4, На этом кончается первый такт измеоения, После прихода первого сигнала с блока 5 на третьем выходе распределителя 9...

Номер патента: 1601750

Опубликовано: 23.10.1990

Автор: Замалин

МПК: H03J 3/00

Метки: автоматической, контура, настройки

...сигнала.Сигнал с выхода дополнительного триггера 7 также откроет второй элемент И 13, поступив на вычитающий вход реверсивного.счетчика 5, изменит направление его счета на противоположное и, следовательно, направление перестройки частоты настройки контура 1, Импульсы генератора 14 проходят через второй элемент И 13 на вход второго счетчика 12, Как только состояния счетчиков 10 и 12 совпадут, элемент 11 сравнения выдаст сигнал, который, пройдя открытый тоетий ключ 18, опрокинет триггер 17. Сигнал с инверсного выхода триггера 17 поступает на второй элемент И 13 и первый ключ 4, запрещая прохождение импульсов генератора 14 на входы счетчиков 10 и 12. Тэк как в исходном состоянии в счетчиках 10 и 12 записаны нули, то после опрокидывания...

Номер патента: 1585654

Опубликовано: 15.08.1990

Авторы: Васильев, Замалин

МПК: G01B 7/04

Метки: барабана, длины, кабеля, сматываемого

...4,5,6 формируются прямоугольные импульсы с длительностью, пропорциональной напряжению на первых входах. На входе схемы 9 сравнения формируется короткий импульс, соответствующий расхождению напряжений от потенциометров 1 и 2, Импульс заполняется тактовой частотой, и пачка импульсов просчитывается счетчиком 12, при переполнении счетчика на вход Р-триггера 13 поступает сигнал о переполнении. Схема сравнения производит вычитание длительностей предельной длины с входа компаратора 6 и намотанной с выхода компаратора 5 и формирует импульс, соответствующий смотанной длине. Входом управления мультиплексора 15 выбирается, какой из импульсов выводить на информационный выход. С помощью тактовой частоты, схемы 16 И и счетчика 18 длительность...

Номер патента: 1523893

Опубликовано: 23.11.1989

Автор: Замалин

МПК: G01B 7/00

Метки: автогенераторный, измеритель

...22. Импульсы одновибратора 22 через открытый элемент И 17 поступают на счетный вход распределителя импульсов,через схему ИЛИ 8 этот импульс поступает на реверсивный счетчик 7, устанавливая его в исходное (нулевое) 20состояние. Распределитель 15 импульсов изменяет состояние. Сигнал навыходной шине элемента 15 изменяетсостояние. Сигнал с элемента ИЛИ 16поступает на К-вход третьего триггера 30, ключ 24 отключается. Сигналс второго выхода распределителя 15импульсов поступает на Б-вход триггера 29 . Ключ 9 открывается, автогенератор 4 начинает вырабатывать колебания с частотой Г (фиг. 2), Предположим, что выполняется соотношение1ц ( К 1. Имея две контрольные точки нелинейной функции, можноразличными способами аппроксимироватьзначения этой...

Номер патента: 1441174

Опубликовано: 30.11.1988

Авторы: Замалин, Курзин

МПК: G01B 7/00

Метки: автогенераторный, величин, датчик, линейных

...делителя 6 частоты, станет равным его коэффициенту деления, на выходе блока 6 появляется импульс, который поступает на вход распределителя 7 импульсовПо, этому импульсу рас пределитель 7 импульсов вырабатывает сигналы, закрывающие ключ 3 и элемент И 9 и открывающие ключ 4 и элемент. И 8, В реверсивном счетчике 10 будет зафиксирован код, определяеиийчастотой тактового генератора 11 и:временем заполнения делителя 6 частоты импульсами автогенератора 5,частота которого, в свою очередь,определяется параметрами образцовогочувствительного элемента 1,Во втором такте - такте измерения - к входу автогенератора 5 черезключ 4 подключается рабочий чувствительный элемент 2, в начальное состояние устанавливается делитель 6частоты. Автогенератор 5...

Номер патента: 1406650

Опубликовано: 30.06.1988

Авторы: Замалин, Капланас, Маркунас

МПК: H01F 41/00

Метки: герметизированного, компаундом, моточного, электрорадиоэлемента

...и чожт быть использовано н процссизготовлсния изделий любого назначни я, Грмт)1 зиронац)1 ых компаундом11 л), изобртсция повышение цалежцос 33 изделия и снижение трудоемкости 1 О из(отовлци я.(;ц(н(б Осу 31(стля(ог лЛхющим Обра 3 О Х 1 111 нн(зводят нам(гкх обмотки, монтаж, соорку, герчетцзацик), например, четодоч многократной вакууч ной цроцитки поли эфирным кочпауцдоч, содержащич полиэфирнук счолу, ускоритель цоличеризации и Отврлит.11. 11 анрих 1 р,цри герметизации тр,нс форм 3 ора ГВс.-(ОГ 1 Ц 11 испо,ьзх кт нолиэфирный компаунд цри следующем соОтцошсции компонентов, вес ч.:Поли (3111)на я . чо.1311 Н)7(1 ОНфт 131 т коб 3,ь Г(3111 х 1 5 25 Гицриз 3В процссгерчтизации высоковольтный вывод, ко 3 трхкт 13 вцо выполненный в вид...

Номер патента: 1397711

Опубликовано: 23.05.1988

Автор: Замалин

МПК: G01B 7/04

Метки: изделия, прокатном, размеров, стане

...выходе схемы ИЛИ 8 появляется единичный уровень напряжения.При поступлении с фотоприемника 5 более двух импульсов во время одного цикла измерений триггеры 9-12 не изменяют своего состояния и на выходе схемы ИЛИ сохраняется единичный уровень напряжения, Импульс с выхода фотоприемника 6, который приходит после импульсов с фотоприемника 5 вновь сбрасывает триггеры 9 и -0 в нулевое состояние, и на выходе схемы ИЛИ появляется опять нулевой уровень напряжения, Следовательно, при наличии непрозрачных элементов на поверхности световода 3 на выходе схемы ИЛИ 8 появляется последовательность импульсов с низкой частотой следования, равной частоте сканирования. Эти импульсы направляют на дальнейшую обработку.При отсутствии на поверхности...

Номер патента: 1319097

Опубликовано: 23.06.1987

Авторы: Гирининкас, Замалин, Капланас

МПК: H01F 41/06

Метки: катушек, электрических

...с определенной скоростью, препятствующей вытеканию пропиточного состава с окунаемого торца.Так, при использовании пропиточных составов РПи ППнаиболее низкой температурой самовоспламенения обладает отвердитель, входящий в оба состава, - гидроперекись изопропилбензола. Его температура самовоспламенения 220 С. В целях обеспечения безопасности максимальная температура потока воздуха не должна превышать 200 С. Нижний температурный предел подаваемой на изделие струи воздуха установлен экспериментально и равен 180 С. При более низкой температуре резко увеличивается время отверждения поверхностного слоя пропиточного состава, что приводит к более глубокому прогреву и снижению надежности изделий.Скорость направленного на катушку воздуха...

Номер патента: 1135006

Опубликовано: 15.01.1985

Авторы: Замалин, Немиченицер, Ушаков

МПК: H03K 17/00

Метки: коммутатор, матричный

...выводы обмоток отключения соединены с выходами элементов РАВНОЗНАЧНОСТЬ, первые входы элементов ИЛИ и РАВНОЗНАЧНОСТЬ в строке подключены к замыкающему контакту управления строкой и через балластный резистор - к плюсовой шине источника питания, вторые входы элементов ИЛИ и РАВНОЗНАЧНОСТЬ в столбце подключены к замыкающему контакту управления столбцом и через балластный резистор . к плюсовой шине источника питания, а объединенные первые выводы обмоток включения поляризованных реле соединены с плюсовой шиной источника питания.На чертеже представлена функциональная схема предлагаемого коммутатора.Коммутатор содержит поляризованные реле 1-6, первые концы обмоток включения и отключения которых подключены к плюсовой шине 7 источника питания,...

Номер патента: 1088038

Опубликовано: 23.04.1984

Авторы: Замалин, Коганов

МПК: G07C 3/10

Метки: прокатном, стане

...последовательно соединенные временной селектор импульсов и детектор соединен с входом счетчика.На чертеже приведена функциональная схема устройства.Устройство содержит источник 1 света, вращающееся зеркало 2, свето- воды 3 и 4, фотоприемники 5 и 6, формирователь 7 временных интервалов, временной селектор 8 импульсов, детектор 9 и счетчик 10. Кроме того, на чертеже показано контролируемое изделие 11 (полоса проката .Устройство работает следующим образом.Световой луч источника 1 света, . отраженный вращающимся зеркало 2 сканируется поперек направления перемещения контролируемого изделия 11 с постоянной угловой скоростью. По мере прохождения луч попадает на световод 3, при этом фотоприемник 5 формирует импульс. В момент пересечения лучом...

Номер патента: 1081751

Опубликовано: 23.03.1984

Авторы: Замалин, Ярецкас

МПК: H02K 15/12

Метки: многослойных, обмоток, открытого, пропитки, типа

...близким к изобретению является способ, при котором обмотку многократно пропитывают путем погружения ее одним из торцов в пропиточный состав с последующим отверждением 3.).35Недостатками известного способа являются: недостаточная надежность изделия вследствие свободного вытекания пропиточного состава до завершения отверждения; высокая энергоемкость и трудоемкость изготовления и большой расход пропиточного состава.Цель изобретения - снижение трудоемкости, материалоемкости и повышение надежности изделия.Указанная цель достигается тем, что согласно способу, .при котором обмотку одним из торцов погружают в пропиточный состав, извлекают ее и производят отверждение, перед по Р гружением укаэанный торец защищаютэлементом, установленным...

Номер патента: 997123

Опубликовано: 15.02.1983

Авторы: Замалин, Корчевский, Немиченицер, Ушаков

МПК: H01H 51/28

Метки: реле

...связи ) построение соответствующих коммутационных устройств требует применения большого количества вышеуказанных реле, что усложняет конструкцию этих устройств, увеличивает их габариты и стоимость.997123 формула изобретения ираж 701 Подписное ИИПИ Зака лиал ППП "Патен Целью изобретения является расширение функциональных возможностей реле, т.е. увеличение количества коммутационных положений реле при сохранении габаритов реле.Цель достигается тем, что в реле другиераэвикающийи замыкающий контакты герконов также соединены между собой, а входы реле подсоединены к точкам соединения замыкакщих и раэмыкающих контактов герконов. 16На чертеже схематически изображено предложенное реле.Реле состоит иэ двух герконов переключающего типа 1 и 2,...

Номер патента: 985842

Опубликовано: 30.12.1982

Авторы: Замалин, Леоненков, Немиченицер, Ушаков

МПК: H01H 51/28

Метки: реле

...1 10 соединен с контактом 8 геркона 2. Остальные контакты обоих герконов подсоединейы к выводам б реле.Работа реле на герконах происходит следующим образом. 15При отсутствии управляющего магнитного поля е герконах 1 и 2 кон" такт 8 прижат к контакту 9. В этом случае в реле через замкнутые контакты 9 и 8 герконови 2 имеется 20 цепь для прохождения сигнала с входного вывода на выходной вывод реле.При подаче постоянного напряжения на управляющую катушку 3 в реле контакт 8 геркона 1 размыкается с кон тактом 9 и замыкается с контактом 7. При этом образуется цепь с входного вывода на выходной вывод реле через контакты 9 и 8 герконаи контакты 7 и В геркона 2,30При подаче постоянного напряжения на управляющую катушку 4 контакт 8 геркона 2...

Номер патента: 972609

Опубликовано: 07.11.1982

Авторы: Замалин, Корчевский, Немиченицер, Ушаков

МПК: H01H 51/28

Метки: реле, электромагнитное

...к замыкающим контактам6, управляемые компенсирующие элементы 7 (варикапы), включенные междуэкраном 1 и размыкающими контактами25 8, соединенные между собой переключающие контакты 9, блок 10 управления, вход которого подключен к коаксиальному выводу 5, входу реле,а выход - к управляющему входу вари 30 капов 7,972609 Формула изобретения В, Шибанарь Составител БобКова Техред Л.Пв Корректор А. Гриценко акт 6 ,Тираж 761ВНИИПИ Государствпо делам иэобр 13035, Москва, Ж,Заказ 8528/4 Подписноного комитета СССРений и открытийаушская наб., д, 4/5 Филиал ППП Патент, г. Ужгород, ул, Проектная, 4 Электромагнитное реле работает следующим образом.При отсутствии постоянного напряжения на обмотке 4 управления входной высокочастотный сигнал поступает на...

Номер патента: 951673

Опубликовано: 15.08.1982

Автор: Замалин

МПК: H03K 5/00

Метки: импульс, импульсов, одиночный, последовательности

...к входупервого триггера.На фиг. 1 приведена принципиальо ная электрическая схема преобразователя последовательности импульсовв одиночный импульс; на фиг. 2 - временные диаграммы, поясняющие его ра 3 95167Преобразователь содержит генера-". тор импульсов 1 и триггеры 2 и 3.Преобразователь работает следующим образом.При приходе входного импульса на прямых выходах триггеров 2, 3 появля" ются сигналы, соответствующие логическому "0", а на выходе преобразова" теля - логический1".Первый же после входного тактовый щ импульс перебрасывает триггер 2 в состояние соответствующее логичес" кой и 1" на выходе, а триггер 3 не изменяет своего состояния, и на выходе преобразователя сохраняется сигнал, соответствующий логической "1".Второй импульс на...

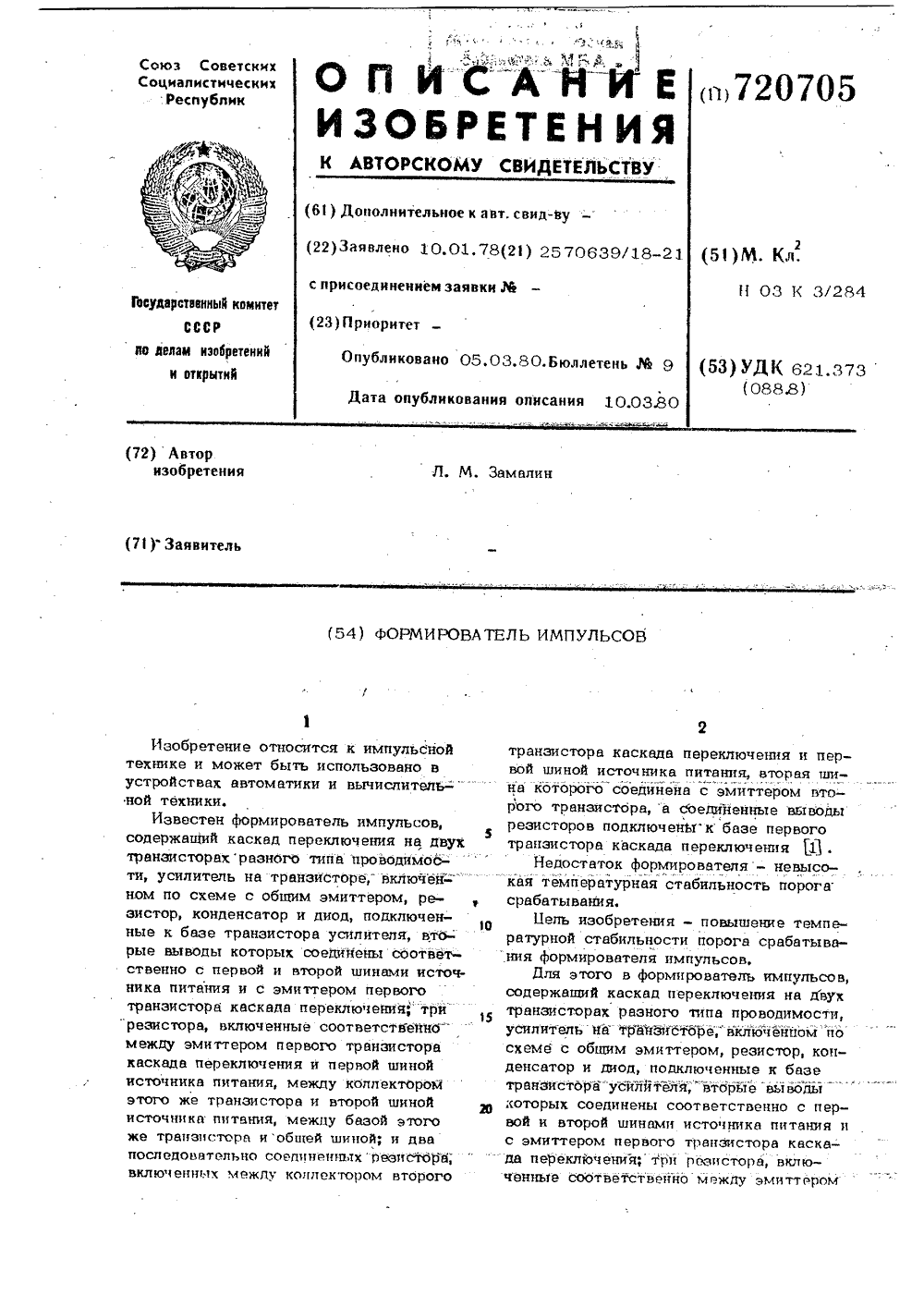

Номер патента: 720705

Опубликовано: 05.03.1980

Автор: Замалин

МПК: H03K 3/284

Метки: импульсов, формирователь

...соответственно с первой и второй шинами источника питания и с эмиттером первого транзистора каскада переключения три резистора, включенные соответствейно между эмиттером первого транзистора каскада переключения и первой шиной источника питания, между коллектором этого же транзистора и второй шиной источника питания, между базой этого же транзистора иобщей шиной ,и два последовательно соепинееппхрезпс"гбРа, включенных между коллектором второго транзистора каскада переключения и первой шиной источника питания, вторая шина которого соединена с эмиттером второго транзистора, а с,оединенные выводырезисторов подключенык базе первоготранзистора каскада переключения Ц .Недостаток формирователя - невысокая темйературная стабильность...

Номер патента: 645254

Опубликовано: 30.01.1979

Авторы: Замалин, Мальцев

МПК: H03K 5/156

Метки: импульс, импульсов, одиночный, последовательности, прямоугольный

...а на выходе триггера 2 - запрещающий уровень напряжения, По окончании входного импульса на выходе триггера 1 устанавливается запрещающий уровень напряжения, закрывающий для прохождения входных импульсов логический элемент И 4.ЖЮЪ; сФ 645254 Составитель Л. Плетнева Техред Н. Строганова Редактор Е. Караулова Корректор С. файн Заказ 1127/27 Изд.121 Тираж 1059 Подписное НПО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Тип, Харьк. фил, пред. Патент Следующим после входного импульсом тактового генератора б триггеры 1 и 2 возвратятся в исходное состояние, причем триггер 2 лишь после окончания тактового импульса, Триггер 3 не изменит своего состояния, так как на его входе У...

Номер патента: 115869

Опубликовано: 01.01.1958

Авторы: Ганторенко, Гонтовенко, Замалин, Маркман, Розенберг, Сытнянский, Цукерман

МПК: F27B 1/08

Метки: вагранка, вместе, газа, использованием, коксом, природного

...газовые горелки с запорной иглой и туннельным огнеупорным каналом, выполненным в футеровке вагранки и служащим для сжигания газа.На фиг, 1 показано расположение кольцевого газового коллектора и горелок; на фиг. 2 - сечение вагранки на уровне горелок.Двухпроводные газовые горелки 1, помещены над фурменным поясом 2. Горелки оканчиваются туннельным каналом 3, в которсм происходит горение газа. Подача газа в горелки регулируется запорной иглой 4. Кольцевой газовый коллектор б расположен выше фурменного пояса на 700 - 800 л,и. Для регулирования подачи воздуха используется поворотная заслонка б,Предмет изобретенияВагранка с использованием природного газа вместе с коксом, о тл и ч а ю щ а я с я тем, что, с целью обеспечения зкономии кокса, в...
