Янно

Номер патента: 1120896

Опубликовано: 27.01.1999

Авторы: Кротов, Сосунов, Теплицкий, Чернолес, Янно, Яхонтов

МПК: H01Q 11/10, H01Q 21/00

Метки: антенна, многовибраторная

Многовибраторная антенна, содержащая вибраторы, укрепленные на несущей полой диэлектрической трубе, и двухпроводную линию питания, соединенную с вибраторами и выполненную из ленточных проводников, отличающаяся тем, что, с целью уменьшения влияния несущей полой диэлектрической трубы на электрические характеристики многовибраторной антенны, двухпроводная линия питания выполнена в виде компланарных ленточных проводников, кромки которых имеют продольные загибы, и размещена внутри несущей полой диэлектрической трубы, заполненной диэлектриком с относительной диэлектрической проницаемостью, не превышающей 1,1, причем минимальное расстояние в поперечном сечении от компланарных ленточных проводников до внутренней поверхности несущей полой...

Номер патента: 1079133

Опубликовано: 27.01.1999

Авторы: Куш, Сосунов, Чернолес, Янно

МПК: H01Q 9/18

Метки: антенна, вибраторная, ультракоротковолновая

Ультракоротковолновая вибраторная антенна, содержащая центральный проводящий стержень, размещенный над экраном и соединенный с центральным проводником коаксиального фидера, внешний проводник которого соединен с экраном, и несколько проводящих стержней, установленных параллельно центральному проводящему стержню вокруг него и замкнутых своими нижними концами на экран, отличающаяся тем, что, с целью расширения диапазона рабочих частот, дополнительно введены наклонные проводящие стержни, каждый из которых соединен своим верхним концом с верхним концом соответствующего проводящего стержня, а своим нижним концом - с экраном, причем угол наклона наклонных проводящих стержней составляет 40 - 60o относительно плоскости экрана, а...

Номер патента: 824845

Опубликовано: 10.01.1999

Авторы: Буткевич, Власенко, Терехов, Чернолес, Янно

МПК: H01Q 11/00

Метки: v-образная, антенна

V-образная антенна, содержащая двухлучевое полотно, закрепленное на мачте, нагрузочные сопротивления, выполненные в виде отрезков проводников, изолированных от земли, и запитывающее устройство, отличающаяся тем, что, с целью устранения рассогласования при работе с передатчиком с несимметричным выходом, каждый луч полотна выполнен в виде расширяющегося к вершине мачты пучка проводников, а запитывающее устройство выполнено в виде коаксиального фидера, оплетка которого присоединена к одному из лучей по всей его длине, а центральный проводник подсоединен у вершины мачты к второму лучу.

Номер патента: 757079

Опубликовано: 10.01.1999

Авторы: Буткевич, Велегура, Сосунов, Чернолес, Янно

МПК: H01Q 21/06

Метки: ненаправленная, свч-антенна

Ненаправленная СВЧ-антенна, содержащая четыре изогнутых вибратора, расположенных во взаимно ортогональных плоскостях над металлическим экраном, отличающаяся тем, что, с целью создания близкой к изотропной в верхнем полупространстве диаграммы направленности, каждый вибратор выполнен в виде четверти окружности с линейным участком, направленным по радиусу, линейные участки расположены вблизи центра антенны и замкнуты на экран, а концы вибраторов, удаленные от центра, возбуждены равноамплитудно с прогрессивным девяностоградусным сдвигом по фазе, причем длина каждого вибратора равна 3/4 средней длины волны, а длина линейной части не менее четверти длины волны.

Номер патента: 803800

Опубликовано: 10.01.1999

Авторы: Журауский, Сосунов, Чернолес, Янно

МПК: H01Q 21/06

Метки: антенна, сверхвысокочастотная, турникетная

Сверхвысокочастотная турникетная антенна, содержащая изогнутые вибраторы, расположенные во взаимно ортогональных плоскостях над металлическим экраном, соединенные каждый одним плечом с экраном, а другим - с системой питания, и запитываемые со сдвигом фаз, равным 90o, отличающаяся тем, что, с целью повышения изотропности излучения в верхнем полупространстве, в каждое плечо каждого вибратора последовательно включены короткозамкнутые шлейфы, отстоящие от концов плеч вибратора на четверть общей длины вибратора, причем периметр каждого вибратора выбран не более 0,75 средней длины волны рабочего диапазона волн, а длина каждого короткозамкнутого шлейфа - не менее 0,3 средней длины волны рабочего диапазона волн.

Номер патента: 847856

Опубликовано: 20.12.1998

Авторы: Буткевич, Карпухин, Лысенко, Фитенко, Чернолес, Янно

МПК: H01Q 7/00

Метки: автомобильное, антенное, коротковолновое

Автомобильное коротковолновое антенное устройство, содержащее вертикальную рамку, к одному из концов которой подключен блок настройки, а к другому - блок коммутации, который подключен к блоку реактивных нагрузок, отличающееся тем, что, с целью увеличения коэффициента усиления в низкочастотной части рабочего диапазона радиоволн, в устройстве установлена дополнительная вертикальная рамка, которая размещена на кузове с возможностью изменения ориентации ее плоскости относительно продольной оси автомобиля, при этом один конец дополнительной вертикальной рамки соединен с блоком настройки, а другой - с корпусом автомобиля.

Номер патента: 1758731

Опубликовано: 30.08.1992

Авторы: Буткевич, Вишневецкий, Красовский, Соснин, Филиппов, Янно

МПК: H01Q 11/00

Метки: антенна

...вид предлагаемой антенны.Антенна содержит вертикальную мачту 1, два наклонных расходящихся под острым углом провода 2, верхние концы которых закреплены через изоляторы 3 на мачте 1 и подключены к симметричному фидеру 4, изолятор 5, установленный в основании мачты 1. К основанию мачты 1, являющемуся входом антенны в дополнительном низкочастотном диапазоне, присоединен введенный фидер 6. Провода симметричного фидера 4 расположены на одинаковом расстоянии от мачты параллельно ей, наклонные провода 2 закреплены на мачте 1 в средней ее части, причем высота мачты составляет не менее 0,7 максимальной длины волны дополнительного низкочастотного диапазона, а отношение длины части мачты 1, расположенной ниже точки крепления наклонных...

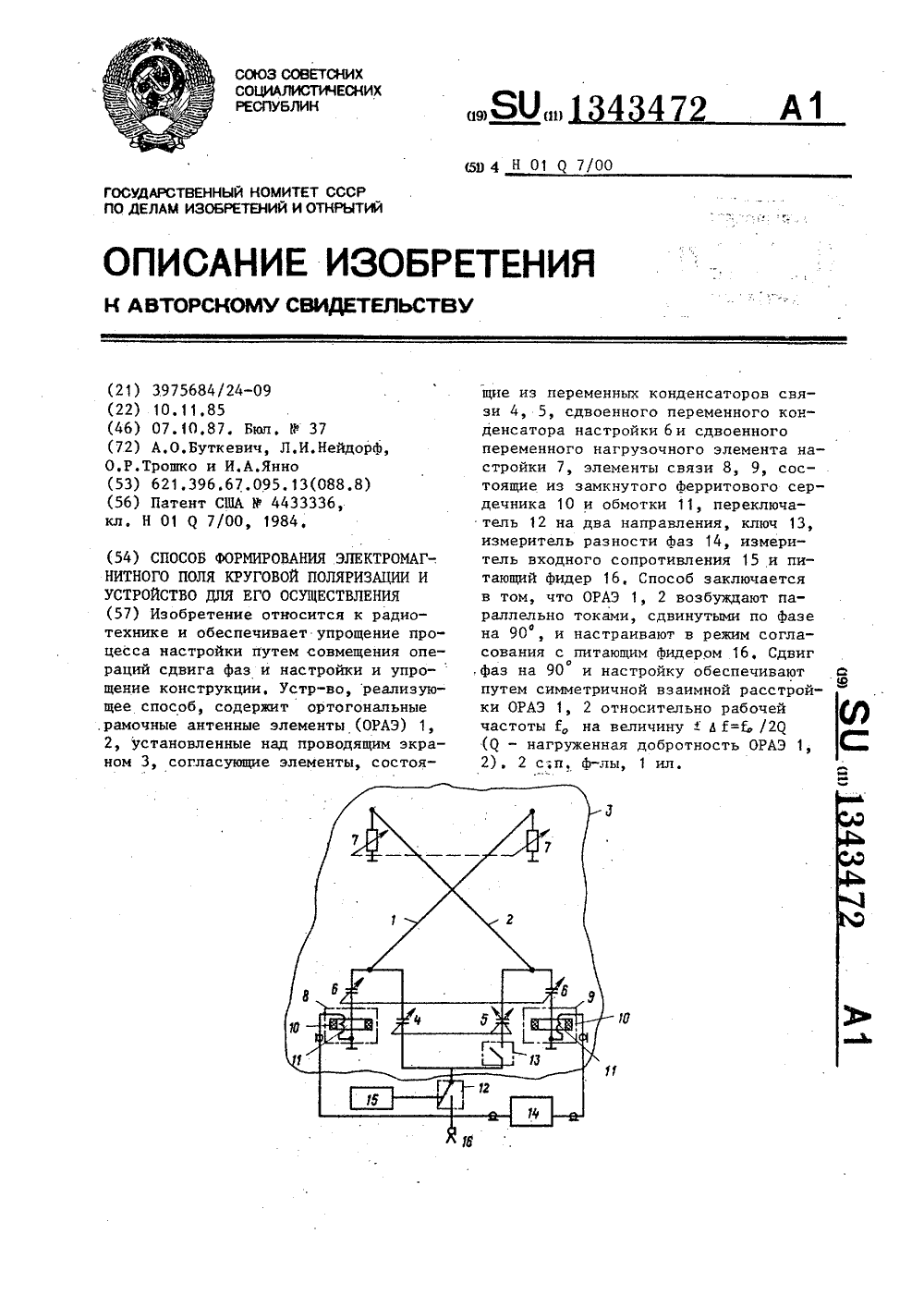

Номер патента: 1343472

Опубликовано: 07.10.1987

Авторы: Буткевич, Нейдорф, Трошко, Янно

МПК: H01Q 7/00

Метки: круговой, поля, поляризации, формирования, электромагнитного

...взаимнуюрасстройку первого 1 и второго 2 ортогональных рамочных антенных элементов относительно рабочей частоты Г,0 на величинуй К=1 /2 Ц, где ( - нагруженная добротность ортогональныхантенных элементов. Это достигаетсяпутеМ противоположного изменения величины емкости первого 4 и второго 515 переменных конденсаторов связи, В результате этого обеспечивается режимсогласования параллельно включенныхпервого 1 и второго 2 ортогональныхрамочных антенных элементов с питаю 20 щим фидером 16 и одновременно 90-градусный фазовый сдвиг питающих токовза счет 45-градусного сдвига фаз вортогональных элементах, что контролируется, соответственно, измерите 25 лем 15 входного сопротивления и измерителем 14 разности фаз питающих токов, ответвляемых...

Номер патента: 1224873

Опубликовано: 15.04.1986

Авторы: Буткевич, Жиляев, Нейдорф, Попов, Трошко, Янно

МПК: H01Q 13/10, H01Q 13/18

Метки: антенна, коротковолновая, приемная

...с соответствующим выходным высокочастотнымразъемом 10, который установленна корпусе резонатора 1. Праводящии ни 1 ак 3, плско которого Ортагональна щели 2, проходит через отверстия всех замкнутых ферритоныхсердечникон 4 и его концы замкнутына плоскость резонатора 1 в тачках11 на расстоянии не более 2-3 шири 35ны щели 2, размещенных на линии 12,проходящей через середину щели 2, Ферритовые сердечники 4 равномерно размещены по периметру проводящеговитка 3 с зазорам не менее половиныдиаметра выходной обмотки 5.Приемная КВ антенна работает следующим образам.Принимаемые радиосигналь, возбуждая резонатор 1 через щель 2создают так проводимости которыйзамыкается через проводящий виток 3.На частсте, не совпадающей с частотой настройки узла...

Номер патента: 862280

Опубликовано: 07.09.1981

Авторы: Буткевич, Смирнов, Сосунов, Ушаков, Янно, Яшин

МПК: H01Q 13/18

Метки: антенна, коротковолновая, щелевая

...эффективное возбуждение щели и ослабляется взаимная связь между витками спирали, так как имеет место интенсивное замыкание силовых линий поля на экран. За счет такого возбуждения щели и ослабления взаимного влияния витков спирали обеспечивается повышение коэффициента полезного действия (КПД) антенны.Длина спирали (количество витков) ограничена требованием синфазного возбуждения щели. Это означает, что ток в проводнике спиральной линии не должен менять направления, и тогда токи, возбуждающие щель, окажутся синфазными. Соблюдение этого требования необходимо для обеспече-, ния максимальной эффективности антенны, так как в противном случае будет иметь место компенсация возбуждения щели отдельными витками. С другой стороны, длина...

Номер патента: 637175

Опубликовано: 15.12.1978

Авторы: Бычков, Голубев, Кузнецов, Толмачев, Тоцкий, Янно

МПК: B21C 37/08

Метки: прямошовных, сварных, труб

...трех клетях калибровочного стана - степень ее овализации постепенно 20 уменьшается до единицы, т.е, до получения круглого профиля.Полное отсутствие заневоливания профиля трубы при ее осадке в процессе калибровки обеспечивается за счет посте- -5 пенного увеличения от клети к клети (по ходу процесса) радиуса рабочего профиля валков калибровочного стана. Изменение радиусов рабочего профиля валков находится в интервале между вели- ЗО чиной, меньшей радиуса готовой трубы на 0,2-0,4 % (в первой гладильной клети), и величиной, большей радиуса готовой трубы иа 0,7-0,9% (в последней клети калибровочного стана), Как показа ли проведенные эксперименты, указанноеизменение радиусов обеспечивает приосадке трубы по высоте большую степеньСВОбОдЫ ЕЕ...

Номер патента: 350533

Опубликовано: 01.01.1972

Авторы: Андреев, Давыдов, Мальцев, Меньщиков, Танцырев, Толмачев, Тоцкий, Янно

МПК: B21B 13/10, B21B 17/04, B21C 37/06 ...

Метки: 11шт-шш1, ivj, клеть, прокатки, труби, щ"1библиотека

...Изобретение относится к области производства труб.Известна клеть для прокатки труб, содержащая установленную на станине с возможностью вертикального перемещения кассетус рабочими валками,Однако точная установка такой клети внии трубоэлектросварочного стана невоззна из-за отсутствия регулирования по гозонтали.С целью повышения качества труб, в предлагаемой клети кассета с рабочей клетьюустановлена с возможностью перемещения вгоризонтальном направлении, перпендикулярном оси прокатки,На чертеже показана предлагаемая клеть,общий вид.Кассета 1 с валковой рабочей клетью жесткой конструкции 2 установлена при помощи овка кассеты по производится с Для обеспечения оси валкового направляющими станине 4. Регулири горизонталиеканизмов б и...

Номер патента: 207194

Опубликовано: 01.01.1968

Авторы: Баранов, Богатое, Воробьев, Медведев, Меньшиков, Пичурин, Плотников, Танцырев, Янно

МПК: B21C 37/08

Метки: производства, сварных, труб

...труб на трубоэлектросварочных станах состоит в следующем, Подготавливают штрипс, формируют его в непрерывных трубоформовочных станах, разогревают кромку штрипса и сдавливают для получения сварного шва, калибруют и разрезают непрерывную трубу на отрезки необходимой длины, затем трубы нагревают для нормализации или редуцирования и выполняют отделочные операции,Формовку штрипса осуществляют валками. Для увеличения их стойкости валки поливают эмульсией, стекающей с валков на формуемый штрипс, перемещающейся вместе с ним и за. гсм остающейся во внутренней полости сваренных труб.Сварочные устройства (сжимающие валки, электродные диски, индукторы, ферриты и т. д.) охлаждаются водои, которая такжепопадает во внутреннюю полость свариваемых труб...
