V-образная антенна
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
V-образная антенна, содержащая двухлучевое полотно, закрепленное на мачте, нагрузочные сопротивления, выполненные в виде отрезков проводников, изолированных от земли, и запитывающее устройство, отличающаяся тем, что, с целью устранения рассогласования при работе с передатчиком с несимметричным выходом, каждый луч полотна выполнен в виде расширяющегося к вершине мачты пучка проводников, а запитывающее устройство выполнено в виде коаксиального фидера, оплетка которого присоединена к одному из лучей по всей его длине, а центральный проводник подсоединен у вершины мачты к второму лучу.
Описание
Известна V-образная антенна, содержащая двухлучевое полотно, закрепленное на мачте, нагрузочные сопротивления, выполненные в виде отрезков проводников, изолированных от земли, и запитывающее устройство [1].
Однако при работе такой антенны с передатчиком с несимметричным выходом возникают большие рассогласования.
Цель изобретения - устранение рассогласования при работе с передатчиком с несимметричным выходом.
Для этого в V-образной антенне, содержащей двухлучевое полотно, закрепленное на мачте, нагрузочные сопротивления, выполненные в виде отрезков проводников, изолированных от земли, и запитывающее устройство, каждый луч полотна выполнен в виде расширяющегося к вершине мачты пучка проводников, а запитывающее устройство выполнено в виде коаксиального фидера, оплетка которого присоединена к одному из лучей по всей его длине, а центральный проводник присоединен у вершины мачты к второму лучу.

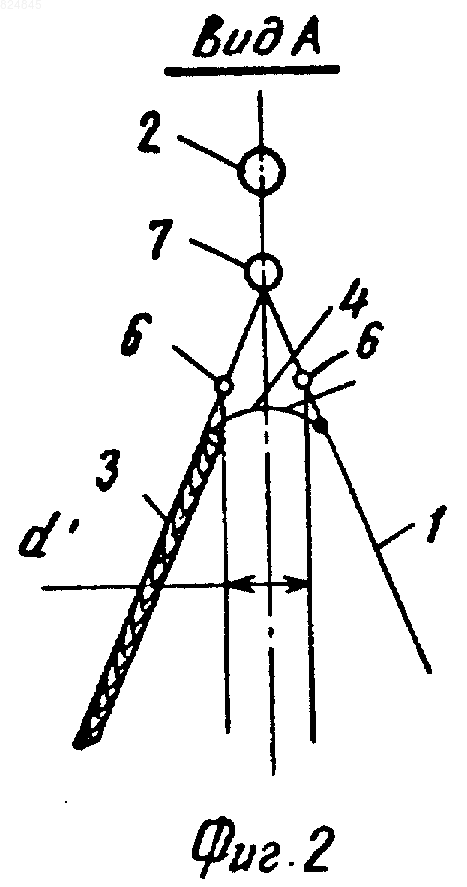

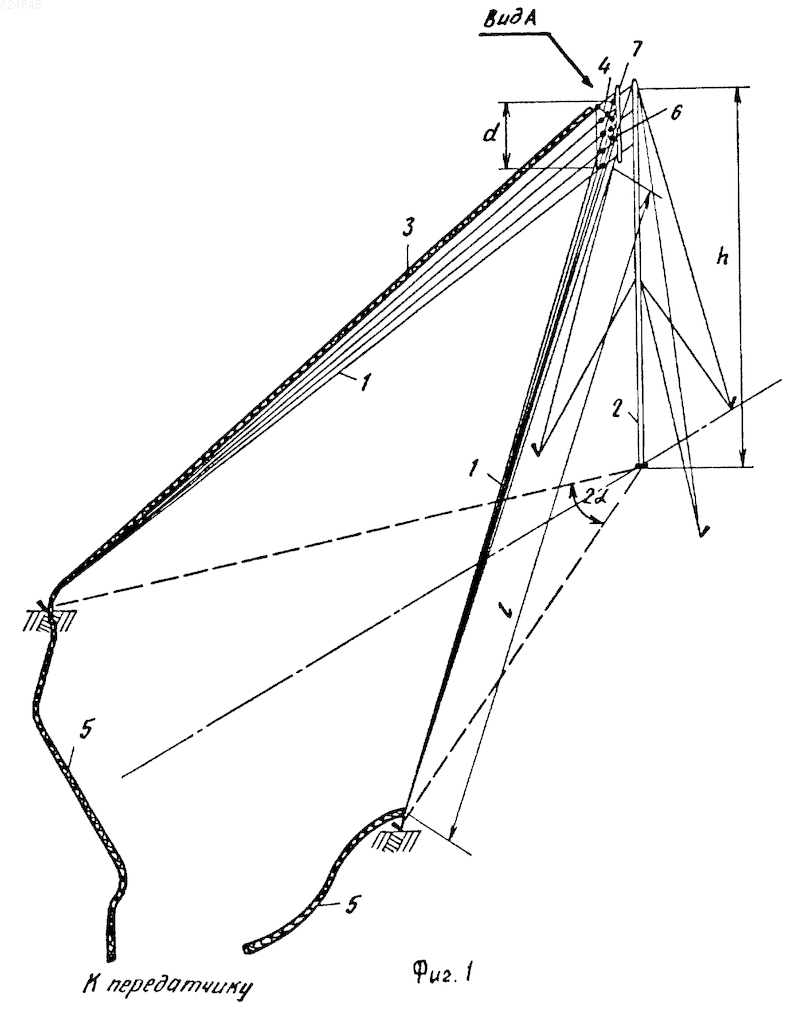

На фиг. 1 изображена конструкция описываемой антенны; на фиг. 2 - вид А на фиг. 1.
Данная V-образная антенна состоит из двухлучевого полотна, каждый луч 1 которого выполнен в виде расходящегося к вершине мачты 2 пучка проводников, запитывающего устройства, выполненного в виде коаксиального фидера 3, центрального проводника 4, нагрузочных сопротивлений 5, изоляторов 6, закрепленных на общей траверсе 7.
Коаксиальный фидер 3 подключен оплеткой к одному из лучей вдоль всей его длины. Центральный проводник 4 подключен у вершины мачты 2 к второму лучу полотна. В качестве нагрузочного сопротивления используется на одном из лучей оплетка коаксиального фидера, на другом - проводник в изоляции. В качестве последнего может использоваться отрезок коаксиального фидера, который подключается к лучу только оплеткой. Для удобства эксплуатации фидер 3 и нагрузочные сопротивления подключаются к лучам 1 через коаксиальные разъемы.
Таким образом, использование данного устройства для работы с КВ-передатчиками средней мощности, имеющими несимметричный выход, позволяет существенно упростить систему питания, при некотором улучшении коэффициента бегущей волны (КБВ), а следовательно, и коэффициента полезного действия (КПД) антенны. Простота конструкции повышает мобильность радиостанции в целом за счет уменьшения времени, необходимого для развертывания антенно-фидерного устройства.
V-образная антенна, содержащая двухлучевое полотно, закрепленное на мачте, нагрузочные сопротивления, выполненные в виде отрезков проводников, изолированных от земли, и запитывающее устройство, отличающаяся тем, что, с целью устранения рассогласования при работе с передатчиком с несимметричным выходом, каждый луч полотна выполнен в виде расширяющегося к вершине мачты пучка проводников, а запитывающее устройство выполнено в виде коаксиального фидера, оплетка которого присоединена к одному из лучей по всей его длине, а центральный проводник подсоединен у вершины мачты к второму лучу.
