Стенд для испытания гидроагрегатов

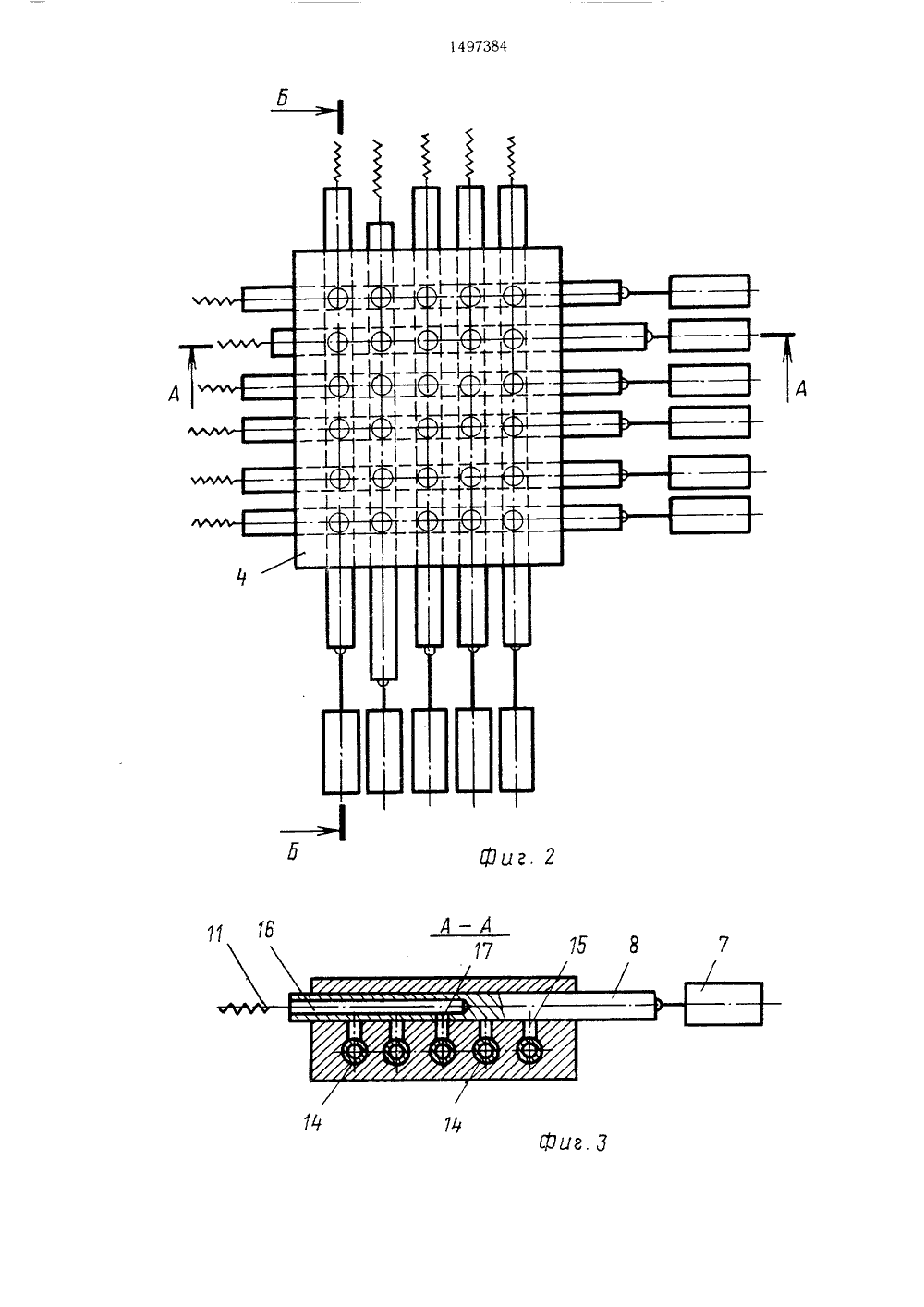

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКРЕСПУБЛИК 384 1 И 9 15/00, Г 04 В Г"г" г ОПИСАНИЕ ИЗОБРЕТЕНИ28 . И. Аверб етельство СССРВ 51/00, 1978,ИСПЫТАНИЯ ГИДРОм.б. испол ханических гателей. Ц е произввано для гуляторов изобрете- процесса ель сти ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР А ВТОРСКОМУ СВИДЕТЕЛЬСТ(57) И зобретениеиспытания гидромегазотурбинных двиния - ловы шени испытаний путем сокращения времени на переналадку оборудования. В состав стенда входят насосная установка 2, расходомер, нагрузочное устр-во 3, распределитель 4 и система 5 управления. Кроме того, в стенде установлены шаговые приводы 6, 7, золотниковые элементы 8, 9 и измерительные датчики 10. Элементы 8, 9 перемещаются приводами 6, 7. Датчики 10 подключены к агрегату 1 через распределитель 4 матричного типа. Элементы 8, 9 находятся в каналах, выполненных в двух взаимно параллельных плоскостях и сообщенных между собой. 4 ил.Формула изобретения 35 40 Изобретение относится к стендам для испытания гидроагрегатов, в частности гидромеханических регуляторов газотурбинных двигателей, имеющих разветвленную гидравлическую схему исшятаний,Цель изобретения - повышение производительности процесса испытаний путем сокрагцения времени на переналадку оборудования.На фиг. 1 приведена схема предлагаемого стенда; на фиг, 2 - схема распределителя матричного типа; на фиг. 3 разрез А-А на фиг, 2; на фиг. 4 - разрез Б-Б на фиг. 2.Стенд содержит испытываемый агрегат 1, насосную установку 2, расходомер (не показан), нагрузочное устройство 3, распределитель матричного типа 4 и систему управления 5.Кроме того, стенд дополнительно оснащен шаговыми приводами 6 и 7, золотниковыми элементами 8 и 9, связанными с шаговыми приводами 6 и 7, и измерительными датчиками 10, Золотниковые элементы 8 соединены с испытываемым агрегатом 1 через гибкие шланги 11, а элементы 9 соединены гибкими шлангами 12 с датчиками 10. Золотниковые элементы 8 и 9 находятся в распределителе 5 в каналах 13 и 14, которые расположены в двух взаимно параллельных плоскостях и сообщены между собой ка нала м и 15.В золотниковых элементах 8 и 9 для соединения датчиков и исследуемого агрегата, выполнены сверления 16 и 17, а для устранения утечек в каналах установлены уплотнительные кольца 18 и 19. Стенд работает следующим образом.Рабочая жидкость насосной установкой 2 подается на вход испытываемого гидро- агрегата 1, приводимого во вращение электроприводом. В испытываемом гидроагрегате 1 рабочая жидкость дозируется по определенным законам и через нагрузочное устройство 3 (эквивалент форсунки) сливается в расходный бак, Реализация законов регулирования обеспечивается в гидро- агрегате 1 узлами, формирующими совокупность изменяемых внутренних давлений и 5 1 О 15 20 25 перепадов давлений, которые и долж ны контролироваться при испытаниях.Для контроля давлений в различных полостях агрегата или их регулирования, подачи командных давлений и т.д. к испытываемому агрегату 1 подключены измерительные датчики 10. При смене типа испытываемого гидроагрегата 1 необходимо подключение стендовых систем в новой, заданной комбинации. Для системы 5 золотниковый элемент 9 перемещается до совпадения его отверстия 17 с отверстием 15, расположенного на пересечении необходимых для соединения каналов3 и 14 (фиг. 2) . Аналогично шаговый привод 7 по командам управляющей системы 5 перемещает золотниковый элемент 8,Таким образом, полость агрегата 1, через гибкий шланг 11 подключенная к каналу 13, через осевое сверление 16 и отверстие 15 и осевое сверление в штоке 9 и далее через гибкий шланг 12 подключается к датчику 10. Таким же образом можно произвести подключение любого датчика 10 к любой полости агрегата 1, что позволяет производить испытание нового типа агрегата без переделки гидросхемы стенда.Использование такого конструктивного решения позволяет значительно сократить время испытаний гидроагрегатов. Стенд для испытания гидроагрегатов, содержащий насосную установку, расходомер, нагрузочное устройство, распределитель и систему управления, отличающийся тем, что, с целью повышения производительности процесса испытаний путем сокращения времени на переналадку оборудования, стенд дополнительно оснащен щаговыми приводами, золотниковыми элементами перемещаемыми щаговыми приводами и измерительными датчиками подключенными к испытываемому агрегату через распределитель матричного типа, золотниковые элементы которого расположены в каналах, выполненных в двух взаимно параллельных плоскостях и сообщенных между собой.1497384 12 77 комитета по сква, Ж - 3 кий комбин дактор М. Недолуженкказ 4421/37ИПИ Государственног113035, Моизводственно-издател Составитель И. ОрлТехред И. ВересТираж 789 зобретения Раушска Патент, Корректор О. КравцоваПодписноеоткрытиям при ГКНТ СССна 6., д. 4/5Ужгород, ул. Гагарина, 101
