Номер патента: 1614071

Опубликовано: 15.12.1990

Авторы: Верещаго, Кутковецкий, Малахов, Митрясов, Новиков

МПК: H02J 3/06

Метки: источника, нагрузки, электрической, энергии

...одного трансформатора не вызывает появление ЗДС в обмотках другого трансформатора,Для дальнейшего уменьшения массы и стоимости устройства первичная и вторичная обмотки каждого трансформатора обьединены в одну совмещенную обмотку 4 одного трансформатора (фиг. 2), Совмещенная обмотка 4 содеркит общее число секций, которое без остатка делится на три и начисло фаз вторичной обмотки, равное в 2, Делается это для того, чтобы иметь возможность выполнить симметричными выводы первичной трехфазной и вторичной гпту фаз- ной обмоток (тг3). На фиг, 2 показано, 5 что совмещенная обмотка 4 через первое равное число секций содержит трехфазные выводы 5 - 7 первичной обмотки,.а через другое равное число секций - многофазные выводы 8-16 вторичной...

Номер патента: 1207477

Опубликовано: 30.01.1986

Авторы: Верещаго, Контуш, Курепина, Милова

МПК: A62C 1/00

Метки: ингибирующей, порошковых, составов, способности

...происходитчерез отверстие вращающегося стробоскопического диска и на пленке получаются прерывистые следы горящихчастиц.Сфотографировав предварительнолинейку 8, измеряют длину пути предпламенного разогрева частицы от отверстия 4 до момента ее воспламенения (Г 4 ), длину следа горящей частицы (гор) и число прерываний наследе (1 г ). Время предпламенногоразогрева частицы (время индукции)определяется по формуле е,цнЯ Чгде Ч - скорость потока,Время горения частицы определяется по формуле 10 15 20 25 30 35 40 45 50 л Игор Ггде п - число прерываний на следечастицы,- частота вращения стробоскопа.Построив интегральные кривые распределения частиц по размерам и поМ лвременам,1 иггр , переходят к зависимости , и г , от размеров...

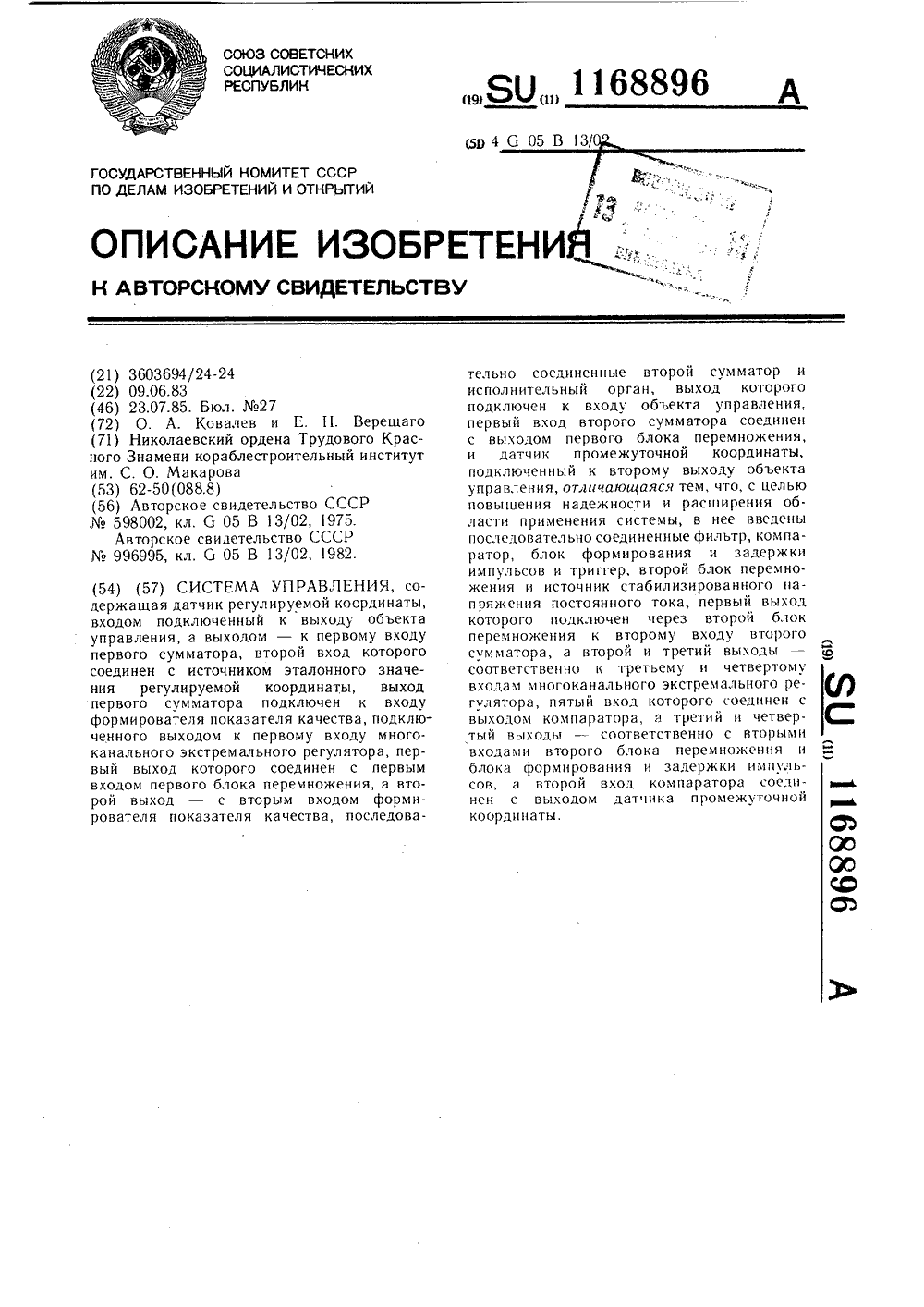

Номер патента: 1168896

Опубликовано: 23.07.1985

Авторы: Верещаго, Ковалев

МПК: G05B 13/02

...выходе сигнал, равный единице (в логическом смысле), если ф - Я-) О, т. е., когда необходимо изменить направление поиска, и ноль, если О 1: - Я;-, ( О. Сигнал с выхода логического элемента поступает на первый вход схемы 21 совпадения, на второй вход которой поступает тактовый импульс с выхода блока 17. Если на выходе элемента 20 сигнал соответствует уровню единицы, то тактовый импульс проходит на выход схемы 21 совпадения, который соединен с входом формирователя 18 кода направпения, являющегося реализацией абстрактного автомата %ура, имеюгцего шесть устойчивых состояний соответственно числу направлений поиска. Каждому состоянию соответствует определенная комбинация нулей ц единиц на выходе блока. Формирователь 18 может быть выполнен...

Номер патента: 1128364

Опубликовано: 07.12.1984

Авторы: Верещаго, Гросицкий, Ковалев

МПК: H02P 9/04

Метки: автономная, дизель-генераторами, синхронными, электроэнергетическая

...иэ 1 которых соединен с выходом .своего сум.мирующего усилителя фазового регулято-. ра частоты вращения, состоящего из последовательно соединенных между собой датчика частоты вращения,функционального преобразователя частота - напряже%выход которого подключен к первомувходу управления суммирующего усили теля, второй вход управления соединен с выходом задатчика частоты через дифференциатор, третий вход управления подключен к выходу фазового детектора частоты, один из входов которого соединен с выходом датчика частоты вращения, а второй вход Офазового детектора частоты -. с выходом общего для обоих каналов генератора эталонной частоты, четвертыйвход управления суммирующего усилителя через датчик активного тока связан с якорными цепями...

Номер патента: 1091190

Опубликовано: 07.05.1984

Авторы: Александровский, Верещаго, Мещанинов

МПК: G06G 7/48

Метки: моделирования, тиристора

...выводу резистора другой вывод которого является входом блока формирования управляющего напряжения, катод второго выпрямительного диода соединен с подвижным выводом пере менного резистора.Генератор пилообразного напряжения выполнен в виде интегратора на операционном усилителе, вход которого подключен к эмиттеру первого 30 транзистора, а выход - к эмиттеру второго транзистора, коллектор второго транзистора и база первого транзистора объединены, объединены также коллектор первого транзистора и база З35 второго транзистора и подключены к подвижному контакту потенциометра, один вывод которого подключен к шине положительного потенциала, а другой " к шине нулевого потенциала.На фиг, 1 представлена схема устройства; на фиг. 2 - вершинные диагр...

Номер патента: 974306

Опубликовано: 15.11.1982

Авторы: Буряк, Верещаго, Зельцерман, Киперин, Мещанинов, Мисаренко, Михайлов, Новиков, Подымака, Федоров

МПК: G01R 31/34

Метки: генератора, испытаний, синхронного

...возбудитель 20 ССД.Функционально АРВ ПСК и ССД содержат первичный быстродействующийрегулятор ( напряжения, соа Ч соответсъвенно для ПСК и ССД) и вторичный медленно действующий регулятор (реактивного тока, угла рассогласования междувекторами ЭДС ПСК и судовой сети),воздействующий на первичный регулятор.Такое структурное построение АРВ обео- ффпечцвает для ПСК регулирование возбуждения по напряжению с коррекцией пореактивному току, а для ССД - регулирование возбуждения на постоянство заданного коэффициента мощности (соэЧ1) ффс коррекцией по углу рассогласованиямежду векторами ЭДС ПСК и судовойсети. Регулирование по реактивному току действует медленно и поддерживает заданную величину реактивного тока из условия требуемого коэффициента...

Номер патента: 851724

Опубликовано: 30.07.1981

Авторы: Верещаго, Качков

МПК: H02P 9/14

Метки: генератора, регулированиявозбуждения, синхронного, системы, стабилизации

...усилителя и выходе .851724 формула изобретения фПатентф,ул.Проектная филиал П г.ужгоро возбудителя, сравнивают их, сигнал, пропорциональный полученной разности, преобразуют .в соответствии с передаточной функцией генератора и с обратным знаком вводят во входную цепь регулятора пропорционального действия по отклонению напряжения.На чертеже изображена структурная. схема системы автоматического регулирования воэбужпения по гредлагаемому способу стабилизации.Система содержит регулятор 1 пропорционального действия по отклоне нию напряжения с передаточной функцией Чр(5), суммирующий магнитный усилитель 2 с передаточной функцией Ч(5),возбудитель 3 с передаточной функцией Ч (5),генератор (объект регулирования) 4 с передаточной функцией Ч ( 5...

Номер патента: 555499

Опубликовано: 25.04.1977

Авторы: Верещаго, Качков, Мещанинов

МПК: H02J 3/12

Метки: автономной, установки, шинах, электроэнергетической

...специальными дополни тельными регуляторами на каждый генератор.99Процесс протекает до тех пор, пока сиг нал на выходе измерителя 5 не станет равным нулю .Наступает равенство действующего значения напрюкения судовой сети напряжению уставки измерительного трансформатора коррехтора 13,Таким образом, система обеспечивает поддержание действующего значения напряжения У=соий, При отключении измерителя действующего значения напряжения устройство обеспечивает поддержание амплитудного значения напряжения. йля регулирования напряжения синхронных генераторов 1, 2 применены регуляторы напряжения 3, 4. Устройство имеет также в своем составе измеритель 5 действующего значвния напряжения. Выход измерителя 5 подключен к обмоткам управления 156, 7...

Номер патента: 292094

Опубликовано: 01.01.1971

Авторы: Верещаго, Овчинникова

МПК: G01N 1/00

Метки: аэрозолей, жидких, фильтрации

...степочного эффекта) с дополнительным кольцом 3, которое содержит натянутые вертикально несоприкасающиеся лиофобные нити 4. Кольцо 3 к кольцевой диафрагме 2 и нити 4 к кольцу 3 приклеены. Кольцевая диафрагма 2 по периферии имеет вырез 5, Дополнительное кольцо 3 прикрепляют к кольцевой диафрагме 2 таким образом, чтобы при установлении кольцевой диафрагмы в цилиндрической трубке 1 вырезом 5 вниз нити 4 были расположены по вертикали. Толщина нитей и расстояние между ними в каждой диафрагме выбираются в зависимости от спектра капель фильтруемого аэрозоля (т. е. толщина нитей должна быть меньше или соизмерима с наименьшим диаметром капель, а расстояние между ними соизмеримо с наибольшим диаметром капель).Число кольцевых диафрагм,...
